铣床用电感分度头结构设计方案

项目分类:通用机械零部件 发布时间:2025-06-05 ID:1019969
  • 铣床用电感分度头结构设计方案
  • 铣床用电感分度头结构设计方案
  • 铣床用电感分度头结构设计方案
  • 铣床用电感分度头结构设计方案

在常规铣床加工场景里,多面体、螺旋槽、齿轮类零件的等分加工始终是工序里的核心难点,普通平口钳或者简易分度装置很难兼顾任意角度分度与重复装夹精度,这款电感分度头就是针对这类加工痛点设计的机床配套附件,直接安装在铣床工作台的T型槽上,配合顶尖、卡盘完成工件的装夹与角度回转,不需要反复拆卸找正就能完成多工位加工。

从实际使用逻辑来看,这款分度头的核心功能是把圆周方向的角度定位精度通过电感元件与标准电阻的信号反馈实现闭环控制,替代传统纯机械分度头依赖刻度环、游标读数的人工识别误差,同时保留了机械分度盘、定位销、交换齿轮组的传统结构,既可以通过手动操作完成常规等分加工,也能通过电感信号反馈实现更精准的角度补偿,哪怕是阿基米德螺线凸轮、螺旋正齿轮这类需要连续回转进给的零件加工,也能通过交换齿轮组和机床工作台的进给丝杠联动,匹配不同导程的螺旋运动轨迹,不需要额外加装数控转台就能完成复杂型面的铣削加工。

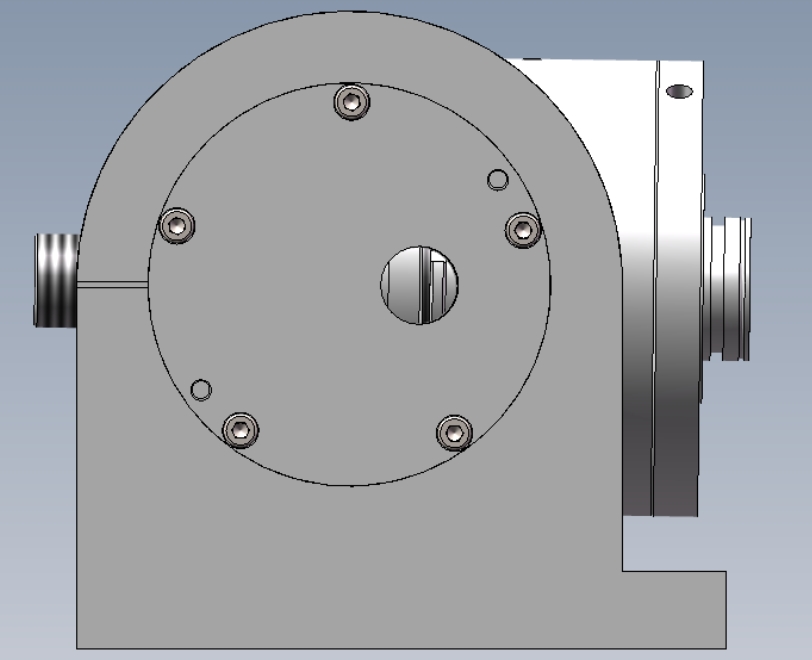

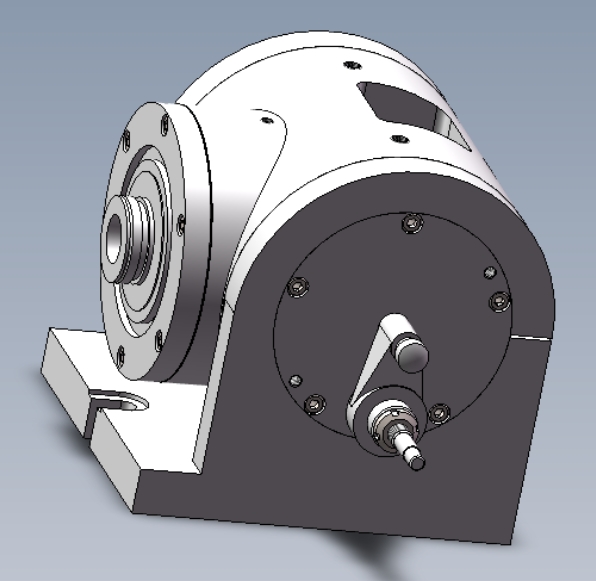

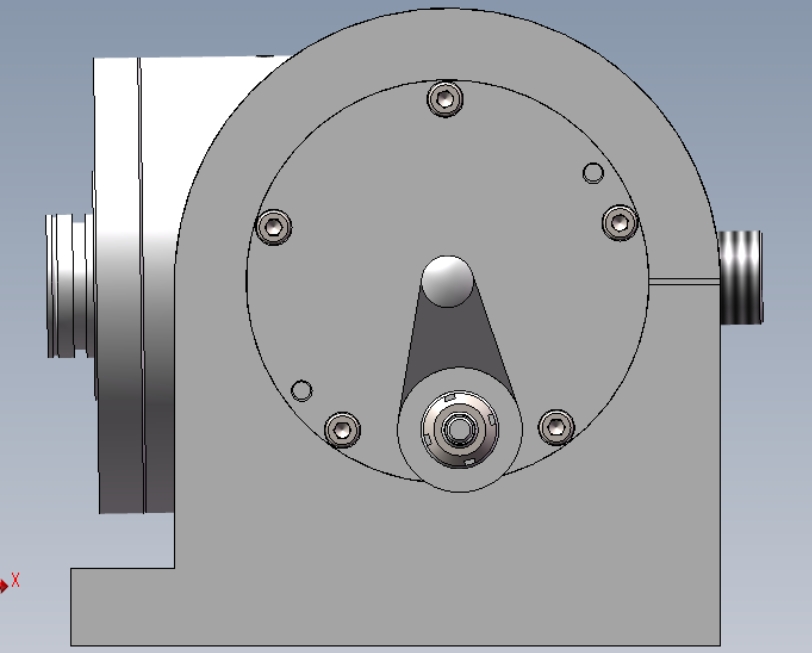

设计过程中首先考虑的是安装边界的适配性,整个分度头的底座采用带安装槽的一体式铸铁结构,底座的安装槽间距匹配通用铣床工作台的T型槽标准尺寸,不需要额外制作过渡连接板就能直接压紧固定,底座的支撑面做了刮研处理,安装后和工作台面的贴合精度能保证回转轴线和工作台进给方向的平行度误差控制在允许范围内。主体壳体分为前后两个腔体,前腔体容纳主轴、轴承组与顶尖安装结构,主轴前端的法兰接口可以直接适配标准三爪卡盘、花盘或者顶尖,装夹不同直径的工件时不需要更换连接座;后腔体容纳电感检测元件、分度定位机构与交换齿轮输出轴,手柄式的定位销操作结构布置在壳体后侧的操作位,操作人员站在铣床常规操作位置就能直接完成分度销的插拔与锁紧,不需要绕到设备另一侧操作。

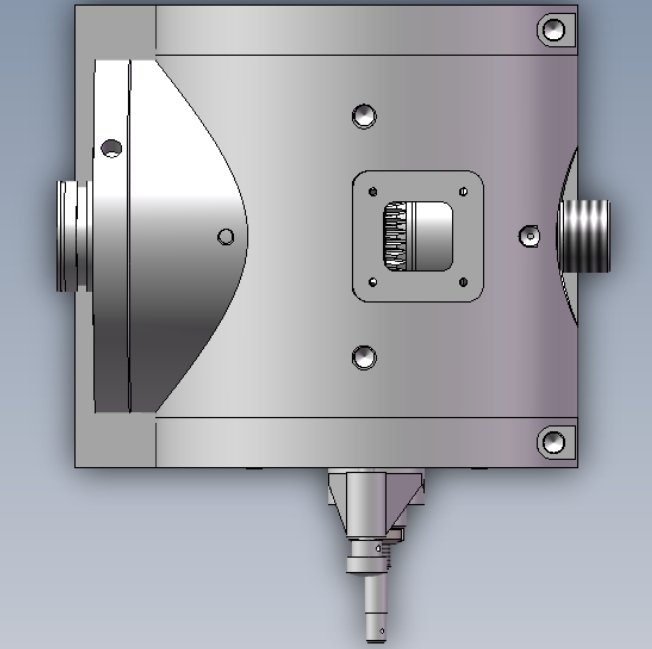

结构设计上特意把电感检测元件和机械分度机构做了分离布置,电感元件通过无接触的感应方式读取主轴的回转角度,不会因为机械磨损影响检测精度,同时标准电阻模块做了密封处理,避免铣削加工时的切削液、金属碎屑进入检测腔体造成信号干扰。主轴的轴承组采用背对背安装的角接触轴承,既可以承受铣削加工时的径向切削力,也能承受加工螺旋槽时产生的轴向分力,长时间重切削工况下也不会出现主轴窜动的问题。壳体外侧的观察窗口可以直接看到内部分度盘的刻度,日常调试或者手动分度时可以直接通过目视做粗定位,再通过电感数显做精确定位,兼顾了操作效率与定位精度。

从加工适配场景来说,这款分度头不仅能完成常规的整数等分加工,比如四方、六方零件的铣削,还能通过交换齿轮组的搭配实现非整数等分、连续螺旋进给的加工需求,比如加工螺旋齿铣刀、蜗轮、阿基米德螺线凸轮这类零件时,只需要更换对应传动比的交换齿轮,就能让分度头主轴和工作台的进给运动保持固定的传动比,加工出符合导程要求的螺旋型面。和普通数控转台相比,这款分度头不需要额外的数控系统对接,普通立式铣床、万能工具铣床都能直接安装使用,对于没有数控改造条件的常规加工车间来说,既能提升分度加工的精度,也不需要额外投入设备改造成本。

安装尺寸上,主轴中心到底座安装面的高度匹配常规铣床的工作台到主轴端面的高度范围,装夹工件后不会出现刀具行程不足的问题,主轴的内孔可以穿过较长的棒料工件,加工长轴类零件的等分槽时不需要多次接长装夹。尾部的交换齿轮输出轴采用标准的挂轮接口,和铣床工作台的丝杠连接时可以直接使用通用挂轮配件,不需要单独定制连接零件。整个设备的外部没有突出的尖锐结构,操作手柄的位置做了防滑处理,锁紧机构的操作力经过优化,操作人员单手就能完成分度后的主轴锁紧,不会因为锁紧力过大造成主轴角度偏移。日常维护时只需要定期向壳体内部的齿轮、轴承加注润滑脂,电感检测模块因为是无接触结构,基本不需要额外维护,相比纯光学分度头的使用门槛更低,更适合生产车间的批量加工场景使用。
