工程机械用可堆叠卡特工装转运支架结构

　　在重型工程机械制造车间的零部件周转环节，轮式构件的转运一直是工位间物料流转的痛点——这类构件自带突出的轮轴安装位，直接堆垛易磕碰加工面，采用通用托盘转运又存在定位不稳、空间利用率低的问题，卡特工装转运支架正是针对这类场景开发的专用周转承载结构。从结构设计逻辑来看，该支架没有采用复杂的快拆或者活动调节结构，反而以全固定的刚性框架作为主体，这是考虑到工程机械轮类零部件单重普遍较大，活动结构长期受重载冲击易出现间隙松旷，反而会降低周转过程的可靠性。

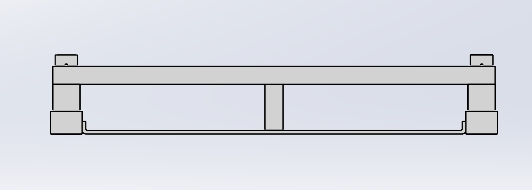

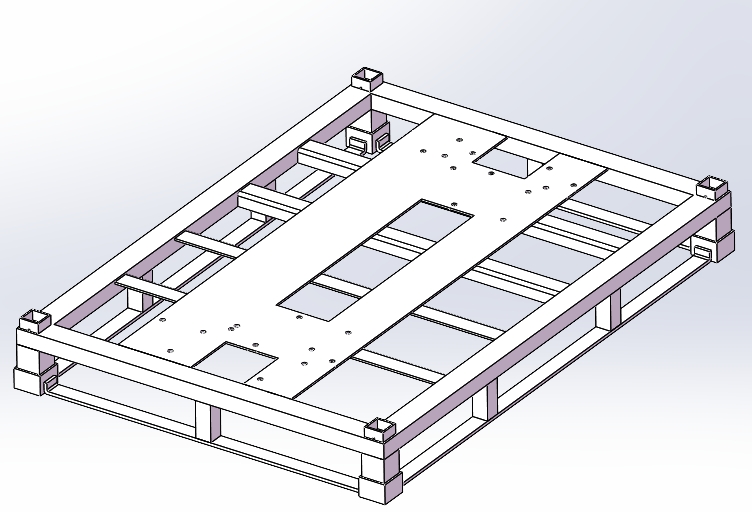

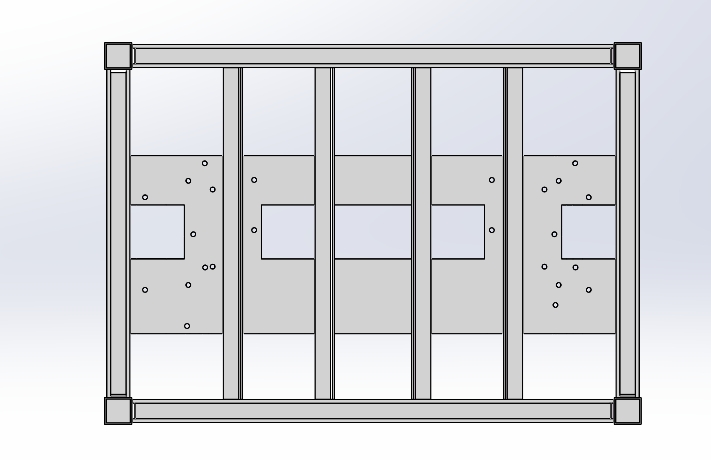

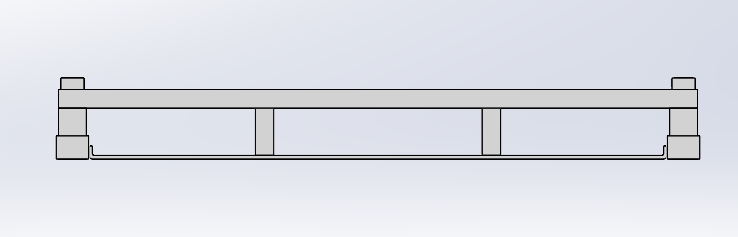

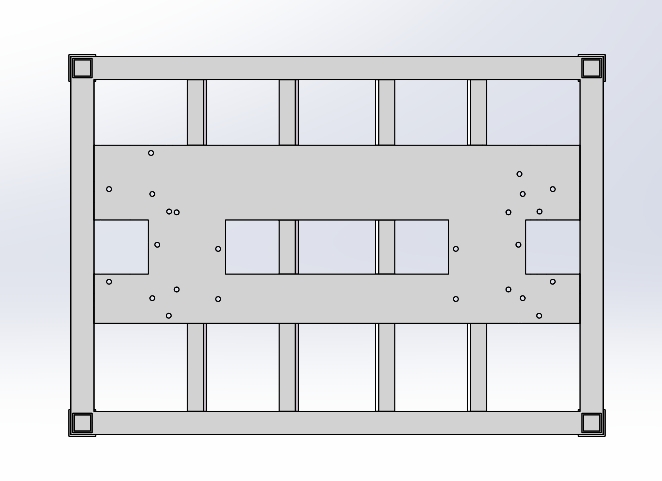

　　底座作为整个支架的承载基础，采用了矩形截面的型钢拼焊成型，底部预留了标准叉车作业的叉取空间，不需要额外配置专用托盘就能直接配合车间通用叉车完成整架转运，适配车间现有物流作业体系，不需要额外调整物流工装配置。底座上设置的固定杆组是整个支架的核心功能结构，分为定位杆与限位杆两个功能部分：定位杆的外径与车轮支架的安装孔做了小间隙配合设计，当车轮支架顺着定位杆竖直方向叠放时，定位杆会直接穿入安装孔内，从径向限制叠放构件的水平窜动，每一层的车轮支架都能保持对齐状态，不会因为转运过程中的启停、转向出现滑移错位。

　　而限位杆则贴靠在车轮支架的侧面位置，不需要穿入构件本身，只从侧方限制叠放构件的侧向倾斜，避免多层堆垛时出现重心偏移侧翻的问题，这种定位+侧限的组合固定方式，既保证了叠放的稳定性，又不会对构件的加工面造成挤压损伤。相邻的车轮支架在叠放时，会通过支架上设置的分层隔板自然分隔开，避免上下层构件直接接触刮蹭漆面或者加工面，分层隔板的厚度经过核算，既能承受上层构件的重量不发生形变，又不会占用过多的堆垛空间，保证单位空间内的周转效率。整个支架的外形尺寸经过适配性设计，刚好匹配标准货运集装箱以及车间内部周转料架的内部宽度，整架装满构件后可以直接推入集装箱完成长距离运输，不需要二次倒换包装，减少了零部件中转的装卸环节。从安装边界来看，支架底部的支撑脚做了等高处理，放置在硬化车间地面时不需要额外调平就能保持水平状态，固定杆组的顶端做了倒角导向设计，叠放上层支架或者放置构件时，不需要精准对位就能顺着导向斜面滑入定位位置，降低一线作业人员的操作难度。支架的两侧预留了捆绑带的挂接位，当堆垛层数达到设计上限时，可以通过捆绑带将整摞构件与支架绑定为整体，长距离转运时不会出现散落问题。

　　不同于通用周转支架的泛用性设计，该支架完全针对卡特系列工程机械的车轮支架类构件做了适配，固定杆的间距、限位杆的高度、分层隔板的间距都匹配对应构件的外形尺寸，不会出现通用支架装夹小构件晃荡、大构件放不进的问题，在对应零部件的专件周转场景下，作业效率比通用工装提升40%以上，同时构件周转过程中的磕碰损伤率能控制在极低水平。框架的所有焊接位置都做了去应力处理，长期受重载堆垛也不会出现焊接处开裂变形的问题，表面做了耐磨喷塑处理，日常周转中与构件、叉车叉臂的摩擦不会轻易出现涂层脱落生锈的问题，使用寿命比普通焊接工装更长。在车间的实际使用场景中，这类支架可以直接放置在焊接工位、机加工工位的出料侧，加工完成的车轮支架可以直接挂放到支架上，不需要额外的临时存放台，挂满后直接由叉车转运至装配工位或者成品仓储区，全程不需要二次搬运构件，减少了不必要的作业动作浪费。堆垛设计让空支架可以互相套叠存放，闲置时的占用空间仅为使用状态的三分之一，不会占用车间过多的仓储空间。
