柜体组装工序专用柜门定位存放工装

　　在柜体类产品的批量组装生产线上，柜门安装是影响成品装配精度与生产节拍的关键工序，以往作业过程中，待安装的柜门多采用临时倚靠、地面平铺的方式存放，不仅容易造成柜门表面划伤、边角磕碰，还会因柜门无固定限位出现移位、倾倒，既增加了工件返工报废的概率，也给现场作业人员带来操作安全隐患，同时零散摆放的柜门会占用大量工位周边空间，干扰物料流转路径，拖慢整线装配效率。这款柜门存放工装正是针对柜体组装工位的实际痛点开发的工序辅助装置，核心作用是在柜门安装全流程中提供稳定的定位与存放支撑，适配多规格平板柜门的临时固定需求。

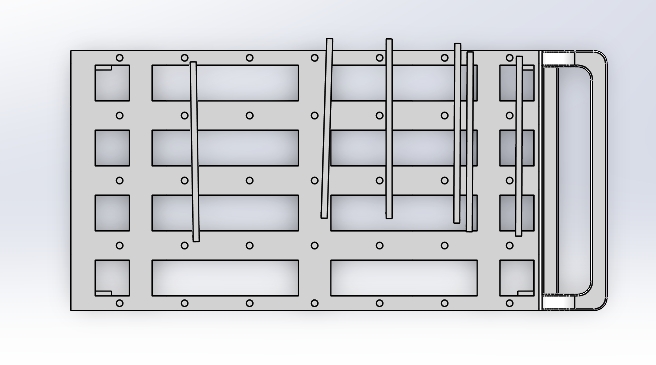

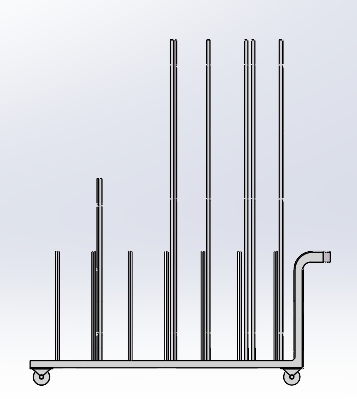

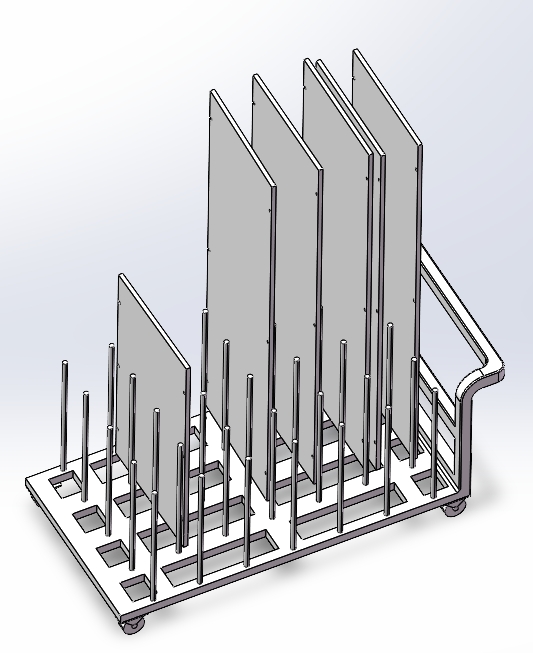

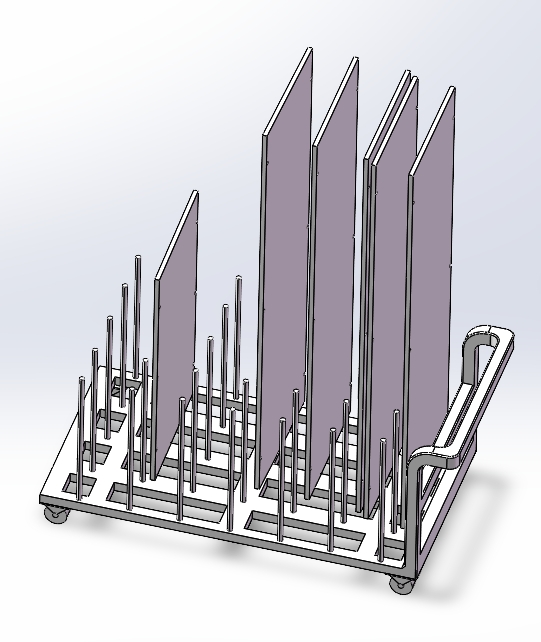

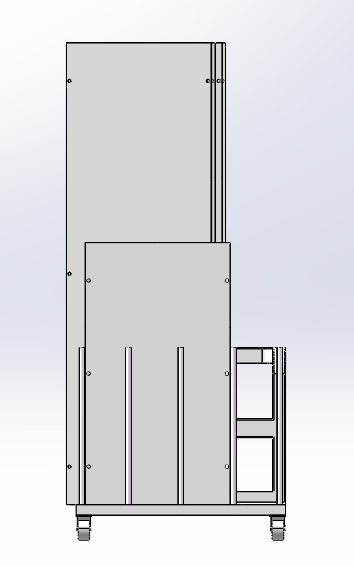

　　工装主体采用框架式安装架结构，底部设置带调平脚垫的支撑底架，可适应车间内存在轻微平整度偏差的地面，底架上方的承载框架采用矩形钢管焊接成型，整体结构刚性充足，满载放置柜门时不会出现框架形变、晃动偏移的问题。安装架的左右两侧对称布置侧卡件，侧卡件通过螺栓与主框架连接，每个侧卡件上配套设置可更换的调节卡垫，卡垫采用耐磨非金属材质制作，既可以避免与柜门侧边硬接触造成漆面损伤，还能通过更换不同厚度的卡垫适配不同厚度规格的柜门，无需调整侧卡件的安装位置即可快速兼容多批次工件，减少工装调整的辅助时间。

　　安装架上部铰接有柜门卡件，该卡件的翻转平面与两侧侧卡件所在的平面保持垂直，这种空间垂直的布局设计，刚好匹配柜门安装的工序逻辑：当作业人员完成第一扇柜门的初步对位固定后，可将翻转卡件扣压在已安装的柜门表面，对单扇柜门起到临时固定作用，避免后续安装另一扇柜门时，已装柜门受碰撞、震动影响出现移位、误打开的问题，无需额外安排人员扶持固定，减少工位人力投入；当两扇柜门都完成初步安装、进入整体紧固与精度调整环节时，两侧的侧卡件与上部翻转卡件可同时对两扇柜门形成多点位限位，让两扇柜门保持在设计要求的相对位置，不会出现门缝不均、柜门错位的问题，此时作业人员可直接将柜体连同工装一起倾斜放倒，放置到泡沫缓冲垫上进行底部连接件的安装、线路排布等后续作业，无需额外对柜门进行二次捆绑固定，大幅降低柜体翻转过程中的工件位移风险。从安装边界来看，工装的整体宽度根据常规柜体的最大柜门宽度预留了足够的调节余量，侧卡件的安装位置沿框架横向设置了长条形调节孔，可根据不同型号柜体的柜门宽度调整两侧卡件的间距，适配不同尺寸规格的柜体生产需求；工装的整体高度控制在人体作业舒适区间内，作业人员取放柜门时无需过度弯腰或抬手，符合工位人机工程学要求，减少长时间作业的疲劳感；底部支撑脚的高度预留了足够的叉车作业空间，当需要整线转序时，可直接通过叉车将工装连同待装柜门一起转运到下一工位，无需二次搬运工件，降低物料转运过程中的磕碰风险。

　　在实际产线应用中，这款工装可直接布置在柜体组装工位的侧边，不占用主装配作业面的空间，待安装的柜门可预先插放在两侧侧卡件之间临时存放，随用随取，相比传统的平铺存放方式，可节省60%以上的工位存放空间，同时柜门始终保持竖直存放状态，不会因叠放造成表面压痕，也能避免柜门平放时积灰、沾染车间油污的问题，减少后续清洁工作量。工装的所有活动铰接部位都设置了自润滑衬套，长期反复翻转使用也不会出现卡滞、磨损松动的问题，日常维护仅需定期检查连接螺栓的紧固状态即可，无需复杂的保养流程，适合车间多班次连续生产的使用场景。
