LED电子产品性能自动化检测设备结构设计

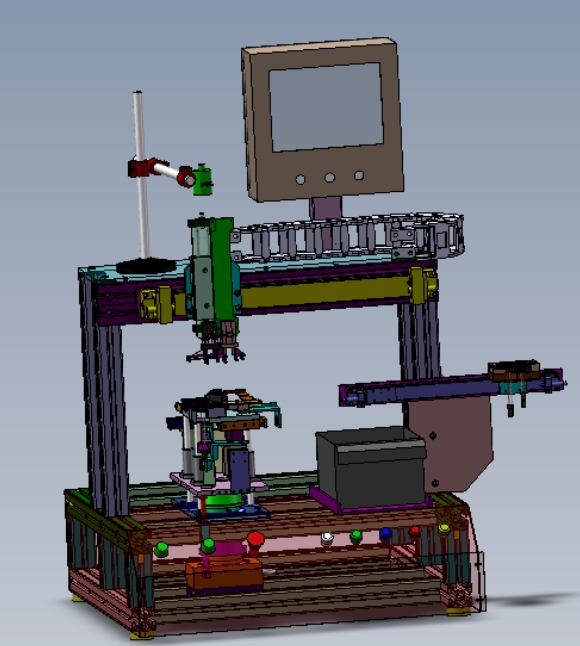

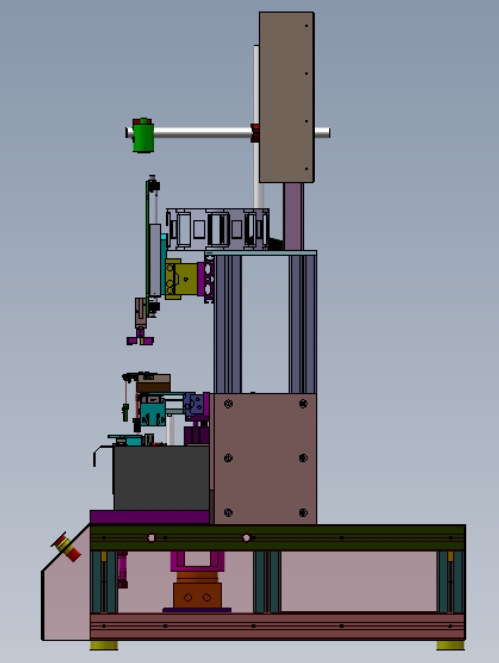

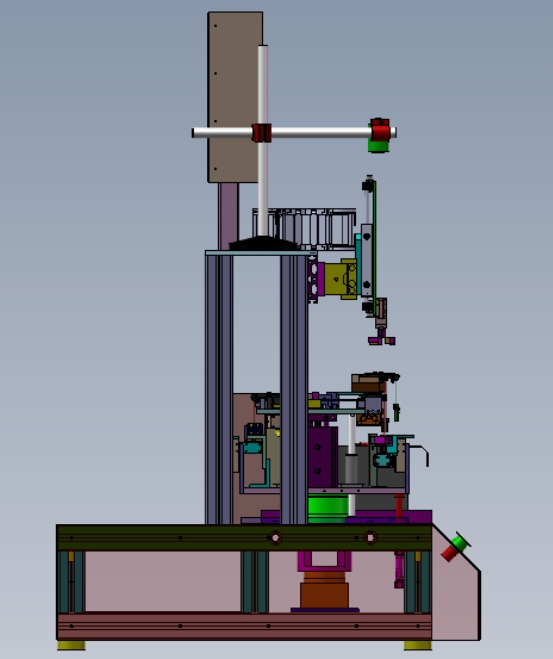

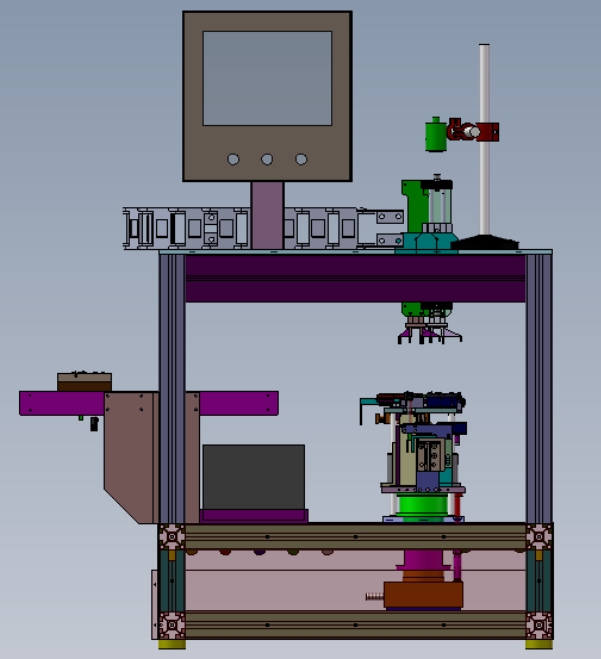

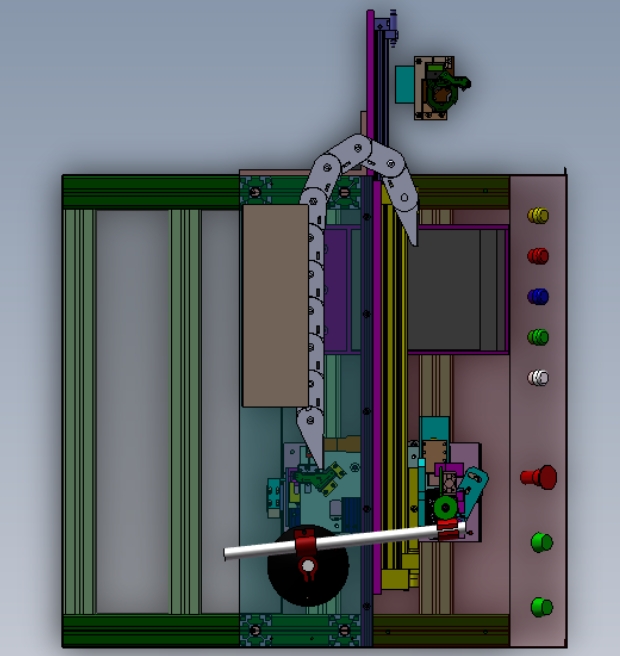

　　在消费电子制造产线的后段工序中，LED类电子产品的出厂性能检测长期面临人工检测效率低、判定标准不统一、漏检错检率高的痛点，这类自动测试机正是为匹配规模化量产节拍开发的专用检测装备，可直接嵌入现有组装产线，对接上游组装工位与下游包装工位，无需大幅改动原有产线布局。设备整体采用立式分层架构设计，底部为方通焊接的机架底座，底座台面加工有统一间距的安装螺纹孔，可兼容不同规格的工装夹具快速更换，底座内部预留电气元件安装腔，用于布置电源模块、IO控制模块、气源处理三联件等配套组件，安装时需保证底座台面平面度公差不超过0.1mm/m，避免上层机构运行出现卡滞。

　　中层为工件输送与定位机构，采用转盘式多工位布局，每个工位设置仿形定位座，可根据待检测LED产品的外形尺寸更换定位块，定位精度控制在±0.05mm以内，确保检测探头与产品检测点的对位精度，转盘采用凸轮分割器驱动，工位切换节拍可根据产线产能需求在3-10秒/工位区间调整，每个工位对应不同的检测工序，包括通电导通测试、发光亮度检测、色温一致性检测、引脚通断测试等，可根据产品检测需求灵活增减检测工位。

　　上层为检测执行机构，采用线性导轨搭配伺服滑台的组合结构，搭载多组可独立调整位置的检测探头，包括光电检测探头、电连接探针、视觉采集镜头等，滑台的运行行程可根据产品高度调整，探针下压行程设置有压力反馈模块，当下压力达到设定阈值时自动停止下压，避免压损产品引脚或外壳。设备侧面设置有走线拖链与气路排布槽，所有线缆与气管均沿拖链规整布置，避免机构运行过程中出现线缆拉扯、气管弯折的问题，设备的操作面板设置在机架正面的人机工程学高度位置，方便操作人员快速调取检测参数、查看检测数据、处理异常报警。从设计思路上看，这款设备优先考虑了多品类产品的兼容适配性，所有与产品接触的定位块、探针组件均采用快拆结构设计，换型时间可控制在10分钟以内，适配中小批量多品类的LED产品生产需求；其次在检测可靠性上，每个检测工位都设置有到位检测传感器，只有当工件完全定位到位后才会启动检测流程，避免空检、误检的情况出现，检测数据可实时上传至产线MES系统，实现每一件产品的检测数据可追溯。

　　设备的整体外形尺寸控制在长1200mm、宽800mm、高1600mm的范围内，安装时需在设备四周预留不小于600mm的维护空间，底部配置可调脚杯与脚轮，方便设备移位与水平调整，气源接入压力要求为0.5-0.7MPa，供电采用220V工频交流电，整机运行功率不超过1.2kW，不会给产线配套带来过高的成本压力。在实际生产应用中，这类设备可替代3-4名人工检测工位，检测一致性远高于人工操作，可24小时连续运行，大幅降低产线的人工成本与质量管控风险，尤其适合LED指示灯、LED显示模组、LED照明小件等产品的出厂全检工序，设备的结构设计预留了功能扩展接口，后续可根据需求增加激光打标、不良品自动剔除等附加功能，进一步提升产线的自动化程度。
