PCB板分板加工专用设备结构设计

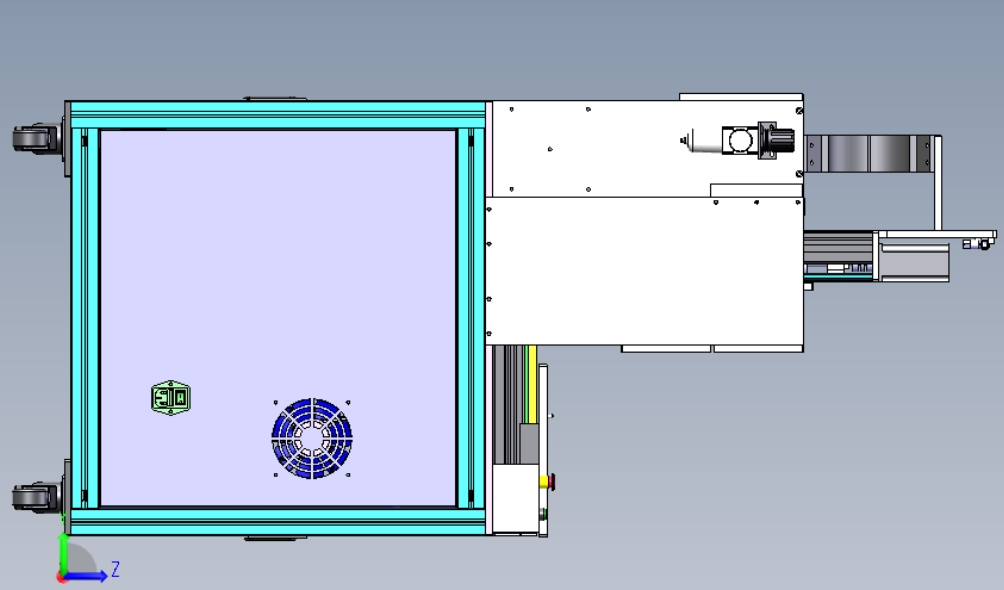

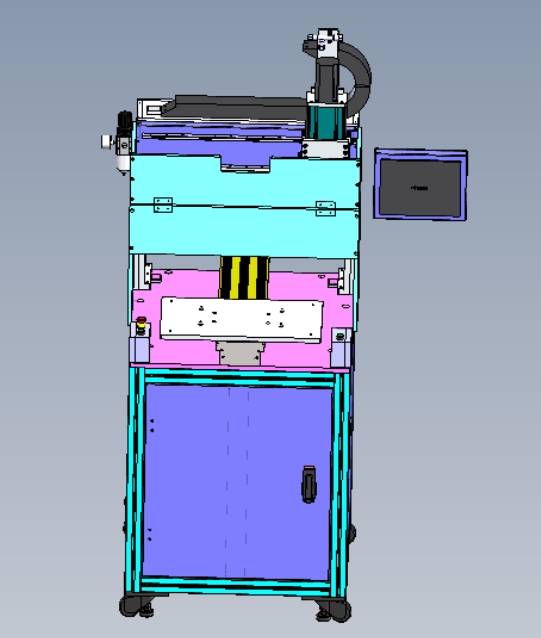

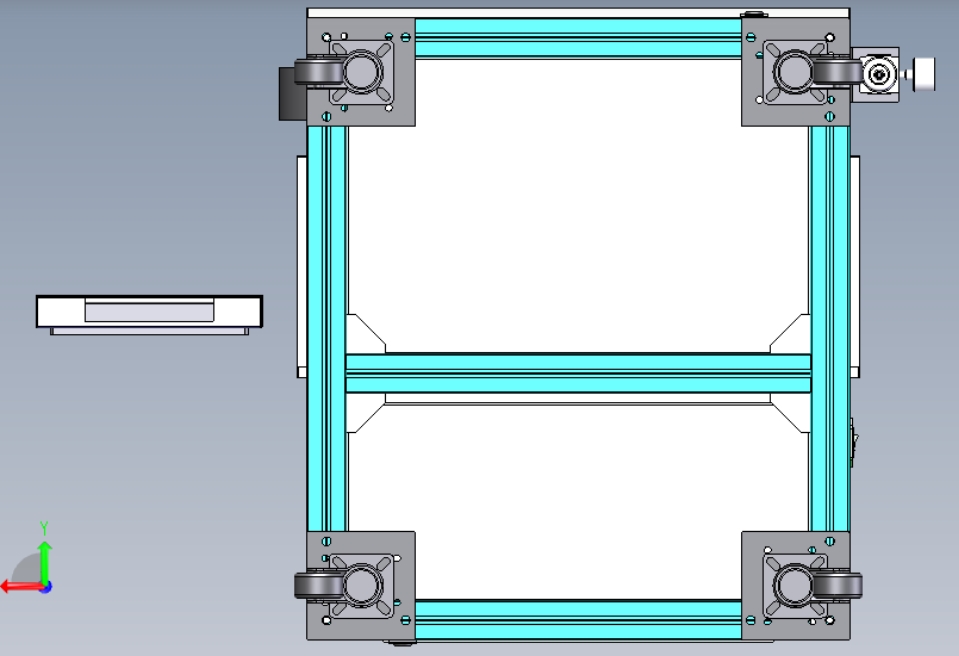

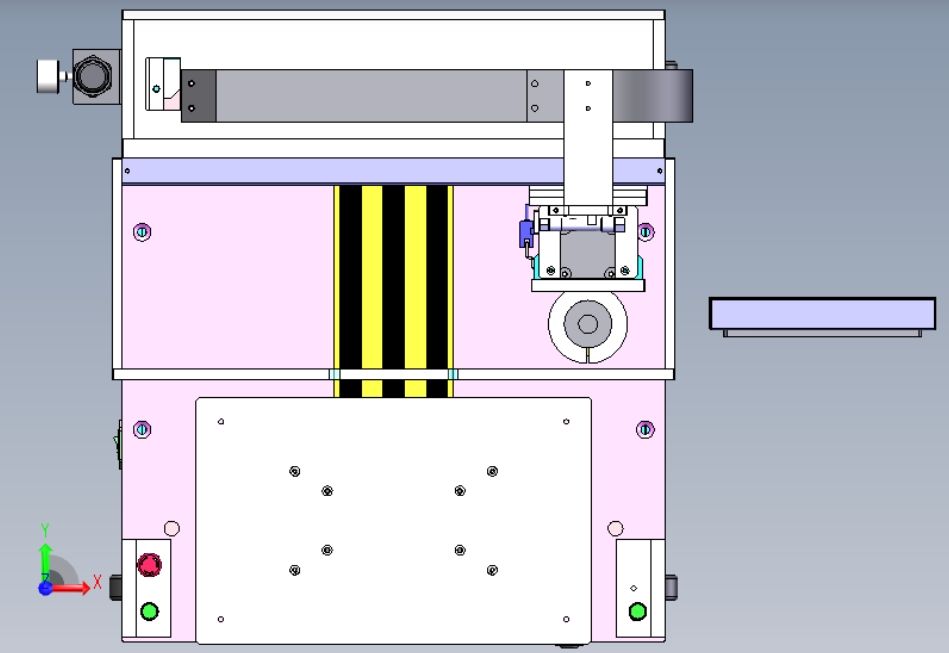

　　在消费电子、汽车电子、工控电路板的量产制程中，PCB分板环节是连接SMT贴片与后续整机组装的关键工序，早年依靠人工掰板、铣刀手动修边的作业模式，不仅容易造成板边应力过大损伤贴片元件、残留毛边影响装配精度，效率也难以匹配高速贴片线的产出节奏，这款PCB板分割设备的结构设计，正是针对中小尺寸PCB连片分切需求开发的专用作业单元。从结构布局来看，设备采用立式柜式主体架构，下部为电气与驱动安装腔体，正面预留操作按钮与状态指示灯安装位，操作高度匹配站立作业的人体工学尺寸，作业人员无需过度弯腰即可完成上下料操作，设备底部预留可调脚杯安装位，可适配不同平整度的车间地面安装需求，整体占地宽度控制在产线标准工位宽度范围内，可直接嵌入SMT后段流水线对接，无需额外改造产线布局。上部作业区域采用双区域划分设计，进料侧配置带定位挡边的输送轨道，轨道宽度可根据PCB板的实际尺寸做自适应调节，轨道表面铺设防静电耐磨材质，避免输送过程中刮伤PCB板表面的阻焊层，分切执行端采用滑台式主轴安装结构，横向移动搭配精密直线导轨导向，重复定位精度可满足0.1mm级的分切位置要求，可适配V-CUT槽分板、铣刀走刀分板两种常见工艺的安装需求，无需大幅改动结构即可切换分切模式。

　　设计过程中重点考量了分切应力的控制结构，在分切工位的下方配置多孔式废料收集接口，可直接对接车间中央吸尘系统，及时抽走分切产生的PCB粉尘，避免粉尘飘散污染车间环境、堆积在设备传动部件内加剧导轨磨损，同时在分切工位的PCB承载平台设置弹性压持结构，分切动作执行前压块先压紧连片板的分切位置两侧，抵消分切过程中产生的侧向应力，避免板件翘曲导致分切位置偏移、损伤板边的贴片元件，尤其是针对板边布置有0402级小型阻容元件、薄型芯片的PCB板，这种压持结构可将分切应力传导范围控制在距分切线3mm以内，大幅降低元件受应力出现虚焊、开裂的不良率。

　　设备的安全防护设计也贴合电子车间的作业规范，作业区域外围预留透明防护挡板的安装槽位，可加装亚克力挡板阻挡分切过程中可能飞出的细小碎屑，同时在挡板开合位置预留安全传感器安装位，挡板未完全闭合时设备无法启动分切动作，避免作业人员误触运行中的分切主轴造成工伤。从安装边界来看，设备后侧预留气源、电源、吸尘管路的统一接口区，所有外接管路均可从设备后侧的走线槽排布，不会在作业侧裸露管线影响操作，设备上部的主轴滑台行程覆盖常见的200mm*300mm尺寸范围内的PCB连片分切需求，针对更长尺寸的板件，也可通过调整轨道的进料限位，采用分段分切的方式完成作业，无需额外定制大尺寸机型。

　　在实际产线应用中，这款设备可替代3-4名人工分板作业人员的工作量，分切后的板边毛刺高度控制在0.05mm以内，无需后续二次修边工序，分切位置的一致性远高于手工作业，可直接适配后续的插件、组装工序定位要求，同时设备的结构预留了传感器升级空间，后续可加装视觉对位模块，针对带有Mark点定位的高精度PCB板实现自动对位分切，进一步提升分切精度，适配更高端的车载PCB、医疗电子PCB的分切加工需求。结构设计阶段也充分考虑了日常维护的便捷性，所有传动导轨、丝杆的润滑注油点均设置在设备易触及的位置，无需拆解设备外罩即可完成日常保养作业，分切主轴的安装座采用快拆式结构，更换铣刀、维护主轴时只需松开两个紧固螺钉即可完成拆卸，大幅减少设备停机维护的时间，适配电子制造车间24小时轮班生产的作业节奏。
