耳机点胶上料一体组装生产设备

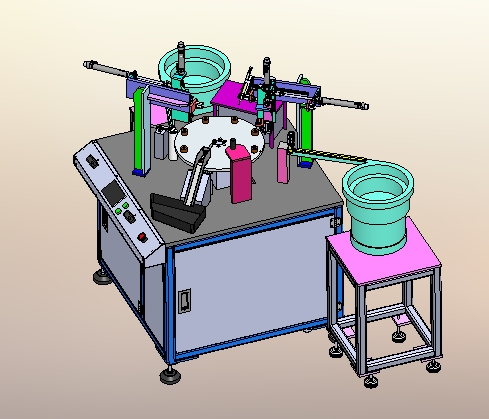

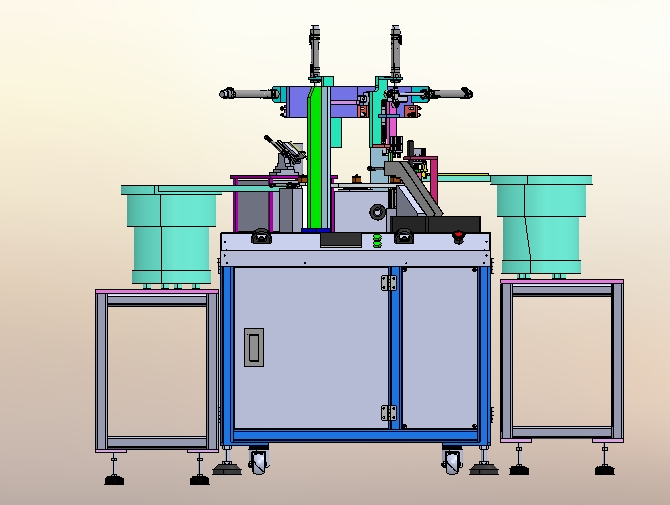

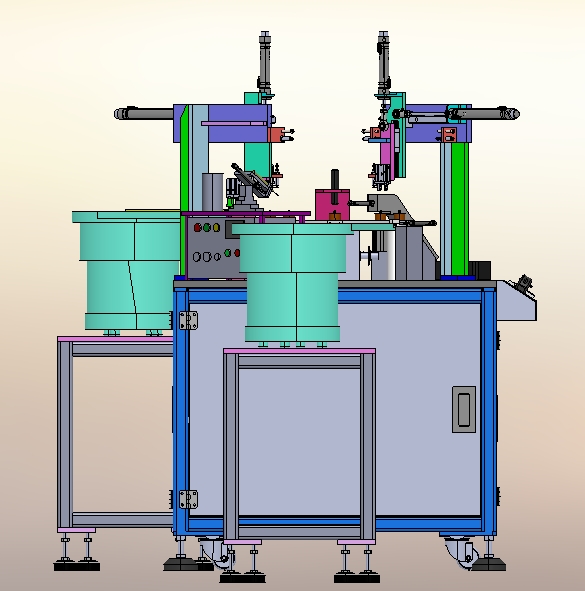

　　上部作业核心采用转盘式多工位布局，两个振动盘分别对应不同耳机小零件的自动排序上料，振动盘的出料轨道直接对接转盘上的定位治具，省去了人工逐件摆放零件的步骤，振动盘的振幅、出料速度可以根据不同规格的耳机零件调整，适配不同尺寸的壳体、内部连接件的上料需求。点胶机构采用立式安装的直线模组搭配点胶阀，模组的行程覆盖转盘上的点胶工位，点胶头的高度可以根据点胶位置的高度差微调，点胶路径可以根据不同耳机的点胶区域设置，能够实现壳体粘接、元器件固定等不同工艺的点胶作业，点胶阀的出胶量通过气压参数精准控制，避免出现溢胶、缺胶的不良品。在消费电子制造领域，耳机尤其是TWS蓝牙耳机、头戴式耳机的组装工序，长期面临小零件多、点胶精度要求高、人工上料效率低的痛点，这款集成点胶与上料功能的组装设备，正是针对这类生产场景开发的专用作业单元。从产线布局的适配性来看，设备采用下柜体加上部作业工位的分层结构，下部柜体采用方通焊接框架搭配钣金封板，既可以容纳电气控制元件、气路排布组件，也能作为上部机构的安装基准，柜体底部配置可调脚杯与万向脚轮，方便产线调整位置时快速移位，就位后通过可调脚杯调平，保证上部作业机构的水平度，避免因安装面倾斜影响点胶与组装精度。

　　上料机构除了振动盘供料之外，还配置了横移取料模组，将排序完成的零件精准抓取放置到转盘治具的定位槽内，取料头采用真空吸嘴搭配弹性缓冲结构，避免抓取过程中刮伤耳机零件的外观面，取料位置的重复定位精度可以满足小尺寸耳机零件的装配要求。转盘采用间歇式转动结构，每转动一个工位对应一道工序，依次完成零件上料、点胶、组件压合、成品下料的全流程作业，转盘的定位采用精密分割器驱动，保证每个工位停留时的位置精度，避免工位偏移导致的装配误差。设备的操作面板设置在柜体前侧的易操作位置，集成了启动、停止、急停按钮以及参数调整的触控界面，操作人员可以在设备正面完成参数设置、状态监控的操作，不需要绕到设备侧面，符合产线作业的人机工程要求。

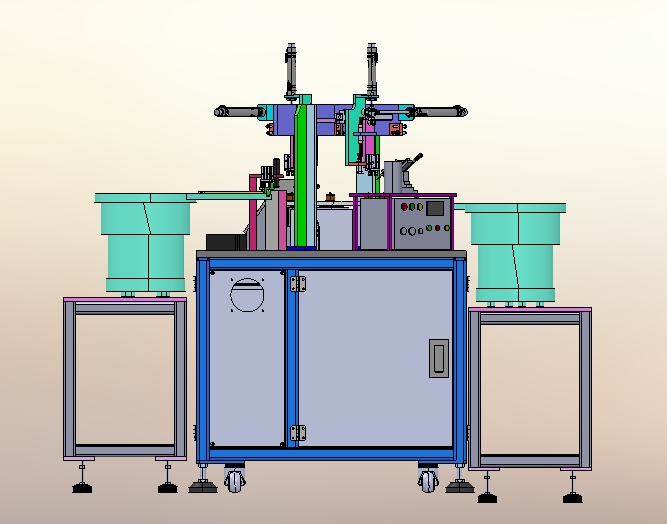

　　从安装边界来看，设备整体占地尺寸适配常规电子组装产线的工位间距，不需要对现有产线做大规模改造就可以直接并入，上部作业机构的最高点高度满足车间常规的层高要求，不会出现与车间顶部管线干涉的问题。气路与电路的接口都设置在柜体后侧，布线布管时可以沿着产线的线槽排布，保持作业区域的整洁，避免管线外露带来的安全隐患。在实际生产应用中，这款设备可以替代传统的人工点胶、人工摆料的作业模式，单台设备可以同时完成多道工序的作业，减少产线上的作业人员配置，同时避免人工操作带来的点胶量不稳定、零件摆放位置偏差的问题，保证每一台耳机产品的组装一致性。

　　针对不同型号的耳机产品，只需要更换转盘上的定位治具，调整点胶路径与取料位置参数，就可以快速切换生产型号，适配消费电子行业产品迭代快、换产频率高的生产特点。设备的各个功能模组都采用模块化设计，点胶模组、上料模组、转盘驱动单元都可以单独拆卸维护，当某个模组出现故障时，可以快速更换备用模组，减少设备停机对产线生产进度的影响。振动盘的料斗容量满足单班次连续生产的供料需求，不需要操作人员频繁补料，降低操作人员的劳动强度。在安全防护方面，设备的作业区域外围可以根据需求加装透明防护挡板，避免点胶过程中胶水飞溅、设备运动部件误碰操作人员，同时不影响操作人员观察内部的作业状态，急停按钮设置在操作面板以及设备侧面的易触及位置，出现异常情况时可以快速按下停止设备运行。
