便携式电动弯弧管材加工设备结构设计

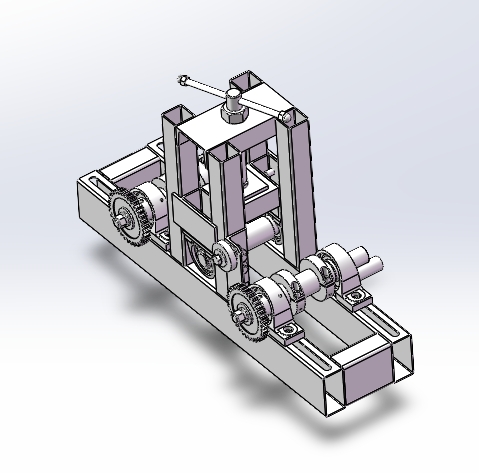

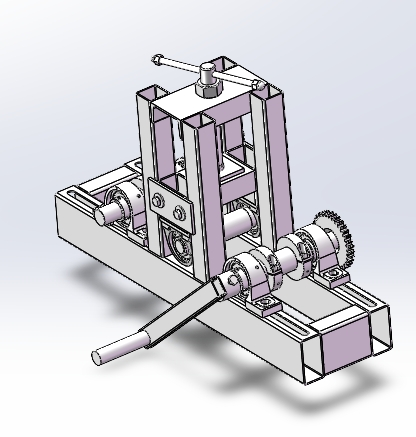

在电力管线铺设、小型公铁路配套管网施工、锅炉附属管道安装、桥梁检修临时管线布设这类作业面分散、大型设备难以进场的场景里，这类小型电动弯弧设备的使用频率远高于固定式弯管机床。不同于车间内固定工位的重型弯管设备，该设备的整体框架采用开式立式布局，核心受力构件选用矩形型钢焊接成型，在保证框架刚性的前提下控制整体自重，作业时无需浇筑固定基础，仅需放置在平整硬质地面即可完成管材装夹与弯弧作业，转场时可通过人力短距离搬运，也可拆解为框架主体、压持组件、驱动摇柄三个模块装入工程车后备箱，适配野外零散作业的转场需求。

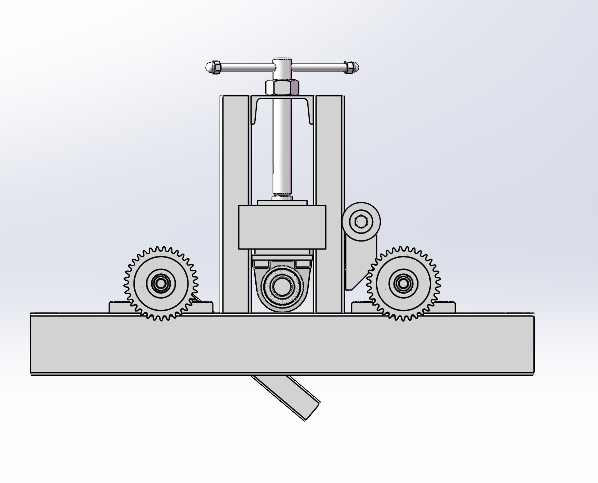

设备核心执行机构采用液压压持配合辊轮成型的结构逻辑，顶部设置带T型手柄的锁紧调节螺杆，可根据待加工管材的外径、壁厚快速调整压下行程，避免压下量过大导致管材内壁起皱、截面椭圆度超差，或是压下量不足导致弯弧半径达不到设计要求。下部成型工位设置两组对称布置的支撑辊座，辊座上开有适配不同管径的定位弧槽，更换不同规格的辊轮即可适配无缝钢管、焊接钢管、紫铜管、铝合金管等不同材质的金属管材冷弯作业，弯弧过程中管材与辊轮为滚动摩擦，不会划伤管材外表面的防腐层或装饰面，对于有表面质量要求的装潢类管材、船用薄壁铜管加工也能适配。

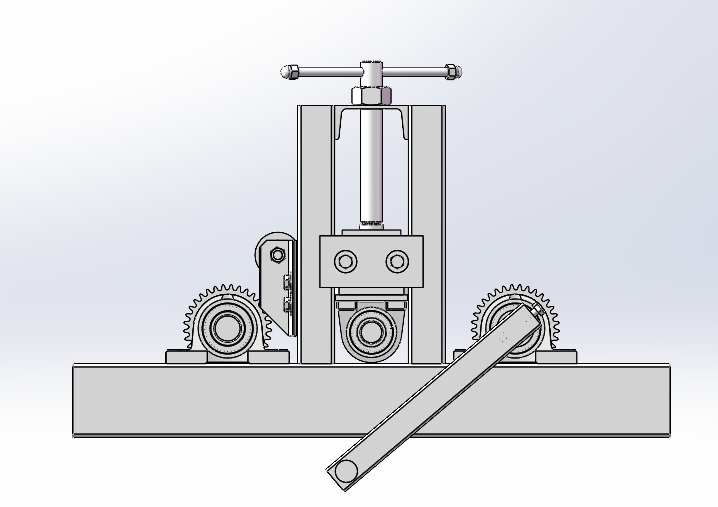

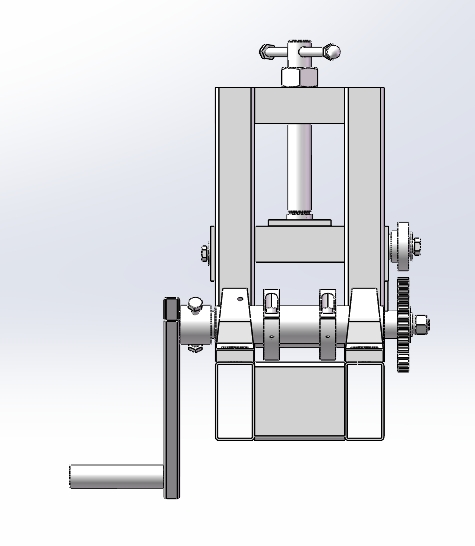

从结构设计细节来看，设备侧边设置的手动摇柄与齿轮传动组相连，在无外接电源的野外作业场景下，可切换为手动进给模式完成小角度、小半径的弯弧作业，电动驱动模式下则通过齿轮组传递扭矩，带动压持机构匀速进给，相比手动弯管设备大幅降低作业人员劳动强度，同时进给速度稳定可控，能有效避免手动进给速度不均导致的管材弯弧段曲率不一致问题。设备的装夹工位预留了足够的操作空间，管材插入后可通过快速夹块定位，无需额外的工装夹具辅助固定，单名作业人员即可完成从管材对位、压下量调整到弯弧成型的全流程操作，在狭小的船舱内部、楼道管井这类作业空间受限的场景下也能正常开展作业。

安装边界方面，设备底部支撑脚的跨距经过优化，在最大压下力工况下不会出现侧翻风险，作业时仅需保证设备周边预留不小于300mm的操作空间用于摇柄转动、管材送进即可，无需额外的安全防护围栏。设备的液压组件集成在框架内部，外露管路均做了防磕碰防护，避免施工现场的砂石、焊渣飞溅损伤液压密封件，日常维护仅需定期检查液压油位、齿轮啮合面润滑情况即可，无复杂的维保流程。针对不同行业的作业需求，该设备的弯弧半径可通过更换支撑辊的安装位置进行调整，最小弯弧半径可满足常规管线安装的转弯半径要求，不会出现管材弯裂、壁厚减薄量超标的问题，加工后的管材无需二次校形即可直接用于管线拼接，能有效缩短现场施工的周期。
