重载车辆串联车轴差速传动结构

在重型运输车辆的底盘传动系统设计中，多轴串联的驱动配置一直是兼顾承载能力与通过性的核心方案，这类结构常见于6x4、8x4等驱动形式的重载卡车、工程自卸车以及重型牵引车上，核心作用是在不突破单轴载荷限值的前提下，提升整车的牵引能力与载货上限。本次拆解的串联车轴核心传动端结构，正是这类多轴驱动系统里负责相邻车轴动力分配与差速调节的关键部件，区别于单驱动桥的轮间差速结构，该部件的安装位置处于两相邻串联车轴的动力传递路径上，直接承接来自分动器或者主减速器输出的动力，再将扭矩分配给前后两根串联的驱动桥。

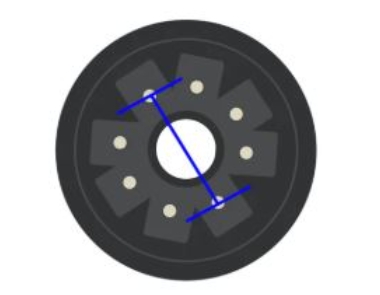

从实际工况适配角度来看，重型车辆在满载状态下的轴荷往往能达到十吨级以上，转弯时相邻车轴的行驶轨迹半径存在明显差异，如果没有轴间差速结构的调节，前后串联车轴会出现转速干涉，轻则加剧轮胎的异常磨损，重则导致传动系统扭矩过载，打齿、断轴等故障在矿区、工地这类非铺装路面的重载作业场景中屡见不鲜。该结构在设计时首先考虑的就是大扭矩承载能力，从端面结构能看到周向均匀布置的传力销孔，这些点位是差速机构与桥壳、传动法兰的连接定位点，孔位的分度精度直接影响动力传递的平顺性，设计时需要严格控制相邻孔位的角度公差，避免高速传动时出现周期性的振动冲击。

结构布局上，中心的通孔是主传动轴的穿过通道，动力从输入端进入后，通过差速十字轴带动周边的行星齿轮转动，既可以在直线行驶时将扭矩等比例分配给前后两根车轴，保证各驱动轮的附着力得到充分利用，又能在转弯或者路面颠簸导致车轮转速不一致时，通过行星齿轮的自转吸收转速差，避免传动系统出现强制滑磨。周向的壳体结构采用一体化的锻钢坯料加工而成，区别于拼接式的差速器壳，整体式结构的抗扭刚度更高，能承受重载起步、紧急制动时的瞬时冲击载荷，壳体的外圈设置有与桥壳配合的定位止口，安装时可以保证差速器总成与主减齿轮的同轴度，降低齿轮啮合的偏载风险。

从安装边界来看，该部件的径向尺寸需要匹配对应吨位驱动桥的桥壳内腔空间，不能与桥壳内壁、半轴套管等周边部件发生运动干涉，轴向的安装尺寸需要预留出轴承、调整垫片的装配空间，保证圆锥滚子轴承的预紧力可以在合理区间调整，避免轴承间隙过大导致的齿轮窜动，或是间隙过小导致的轴承过热烧蚀。在实际选型匹配时，需要根据整车的发动机最大输出扭矩、变速箱最低档速比、主减速比来核算该差速结构的额定承载扭矩，确保在最大爬坡度、满载起步等极限工况下，部件的接触应力、剪切应力都在材料的许用范围内。

很多新手工程师在做这类车轴结构建模时，容易忽略差速齿轮与壳体之间的润滑通道设计，实际上该结构的壳体上预留有对应齿轮啮合位置的油道缺口，车辆行驶时桥壳内的齿轮油可以通过这些缺口进入差速器内部，对行星齿轮、十字轴、半轴齿轮等摩擦副进行持续润滑和散热，避免长时间高负荷运转时出现齿轮胶合、十字轴烧蚀的问题。另外，周向布置的连接螺栓需要按照对角线顺序分次拧紧，拧紧力矩要符合对应强度等级螺栓的规范，防止大扭矩传递时出现螺栓松动、剪切断裂的问题。

在非铺装路面作业的重载车辆，往往还会给该轴间差速器配置差速锁结构，当某一根车轴出现打滑空转时，驾驶员可以操纵差速锁将差速器锁止，让前后两根车轴刚性连接，把全部扭矩传递给有附着力的车轮，提升车辆在泥泞、坑洼路面的脱困能力，这部分结构的安装接口也在该壳体的对应位置预留，不需要对桥壳主体结构做额外修改就能实现配置选装，覆盖不同作业场景的用户需求。
