落地式公共交流电动汽车充电设备结构

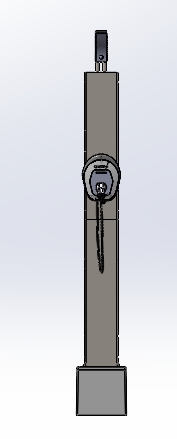

做新能源配套设备结构设计快八年，经手的立式充电桩结构方案不下二十套，这次的落地式交流充电设备结构，是针对公共场域批量部署做的优化版本，先从实际落地的安装边界说起，这类设备的安装基面要求是硬化混凝土地面，厚度不低于150mm，基础预埋地脚螺栓的孔位偏差控制在2mm以内，设备本体总高度控制在1600mm到1800mm区间，底座安装面宽度400mm、深度350mm，刚好适配多数公共停车场、商业综合体地面车位的端部安装空间，不会超出车位划线范围，也不会影响人行通道的通行净宽，顶部预留的接线腔距离地面高度超过1500mm，能避免日常积水泼溅、小型车辆剐蹭碰伤到接线端子。

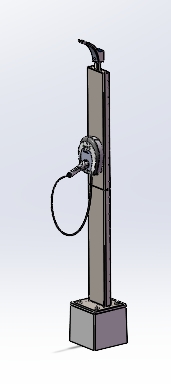

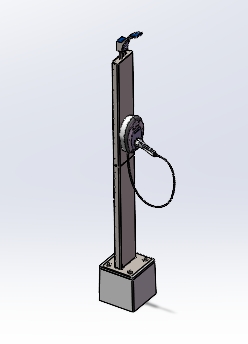

从应用场景倒推结构设计逻辑，公共场域的充电桩面对的使用环境比私人自用桩复杂太多，首先是外壳的分段式结构，从下到上分为底座承重段、中段主控舱、上部人机交互段、顶部出线防护段四个部分，底座承重段采用加厚冷轧钢板折弯成型，内部预留了进线电缆的弯曲半径空间，不管是从地面下穿管上来的进线，还是侧面走桥架进线，都能在底座段完成线缆固定与应力释放，避免线缆自重拉扯到主控舱内的接线端子。中段主控舱是整个设备的核心容纳空间，内部预留了交流接触器、漏电保护模块、计量模块、主控板的安装导轨位，安装孔位按照通用电气元件的尺寸做了模块化预留，不用二次打孔就能适配多数主流厂商的电气元件，舱门采用内嵌式防水胶条设计，合页做了隐藏式处理，既避免外力恶意破坏合页，也能保证IP54以上的防护等级，应对户外雨天泼溅、日常清洁冲水都不会出现舱内进水的问题。

上部人机交互段的高度刚好适配成年人站立操作的视线高度，距离地面1200mm到1400mm的区间预留了显示屏、刷卡区、充电枪插座的安装位，操作时不用弯腰或者抬手过高，两侧预留的充电枪挂座位置，刚好是手臂自然下垂就能取放枪的高度，插拔充电枪的受力方向垂直于安装面，不会因为长期斜向受力导致挂座变形。顶部的出线防护段做了坡型顶盖，避免顶部积水积灰，顶盖下方预留了天线、状态指示灯的安装位，状态指示灯高出顶盖30mm，在停车场内距离50米就能清晰看到设备的空闲、占用、故障状态，不用走近逐个查看。

实际使用中这类设备的功能逻辑很明确，输入端直接对接区域交流电网，经过舱内的保护、计量、控制模块后，输出端连接充电枪为车载电池补能，结构设计上特意把强电回路和弱电控制回路做了分舱隔离，中间用金属隔板分开，避免强电干扰影响刷卡、通讯模块的信号稳定性，舱内所有的走线都预留了线卡固定位，避免运输、长期使用过程中线缆移位碰到发热元件。考虑到公共场域的使用频次，充电枪插座的安装位做了加厚的安装衬板，能承受每天上百次的插拔受力，不会因为长期插拔导致面板变形、接触不良。底座段特意预留了接地端子的独立安装位，接地电阻的连接点做了防锈处理，保证长期使用的接地可靠性，避免漏电风险。

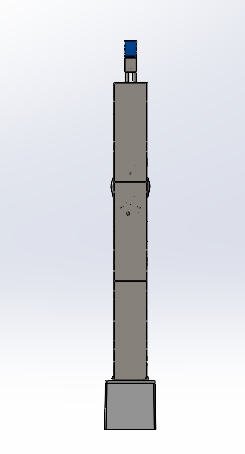

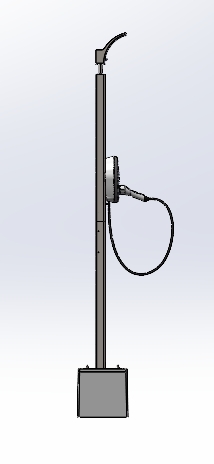

很多刚入行的结构设计师做充电桩设计时，容易只关注外观造型忽略安装和运维的实际需求，这个结构在设计时特意把所有需要运维检修的舱门都设置在正面，运维人员不用侧身或者绕到设备背面，就能完成所有模块的更换、接线操作，设备侧面没有突出的结构，安装时可以多台并排紧贴部署，节省场地空间，相邻设备之间的间隙只需要留10mm的安装余量就行，比侧面开门的结构节省至少30%的部署占地。另外外壳的所有棱角都做了R5以上的圆角处理，避免行人路过磕碰受伤，表面处理采用户外塑粉喷涂，能承受长期紫外线照射不褪色、不脱落，适配户外露天、地下车库等不同的部署环境，不管是北方低温还是南方高湿环境，结构件的变形量都控制在电气元件允许的偏差范围内，不会因为结构变形导致舱门密封失效、元件安装错位。
