履带式铁磁构件焊缝磁检作业机器人

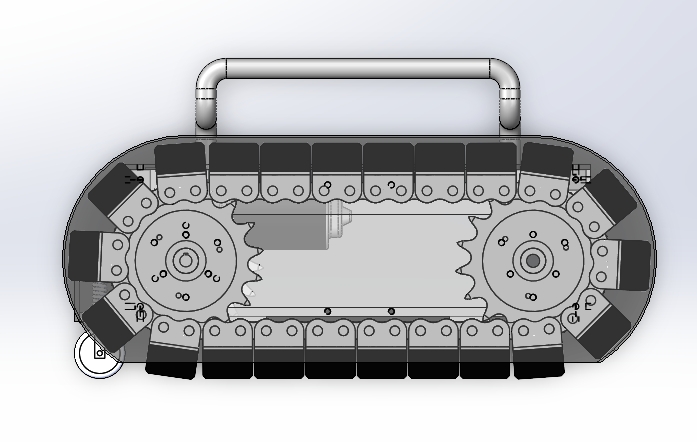

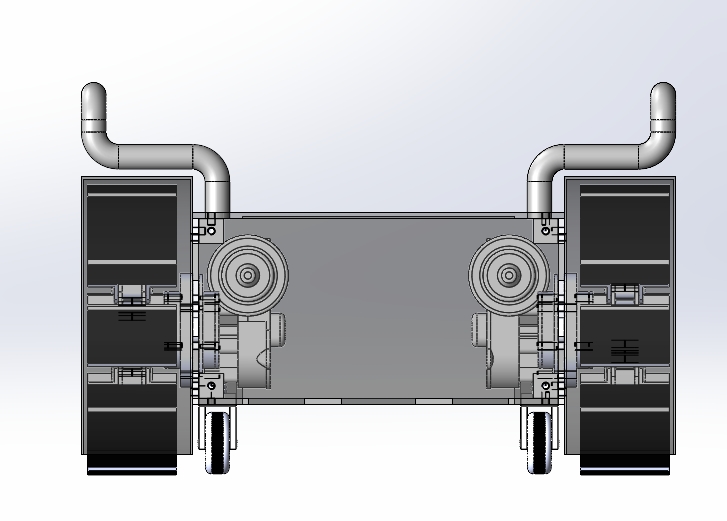

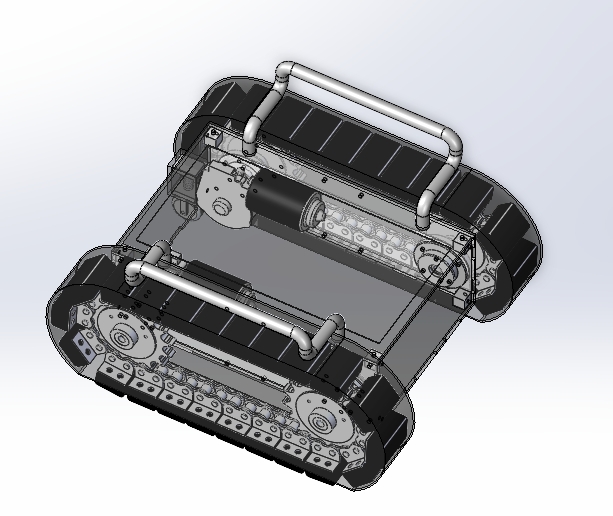

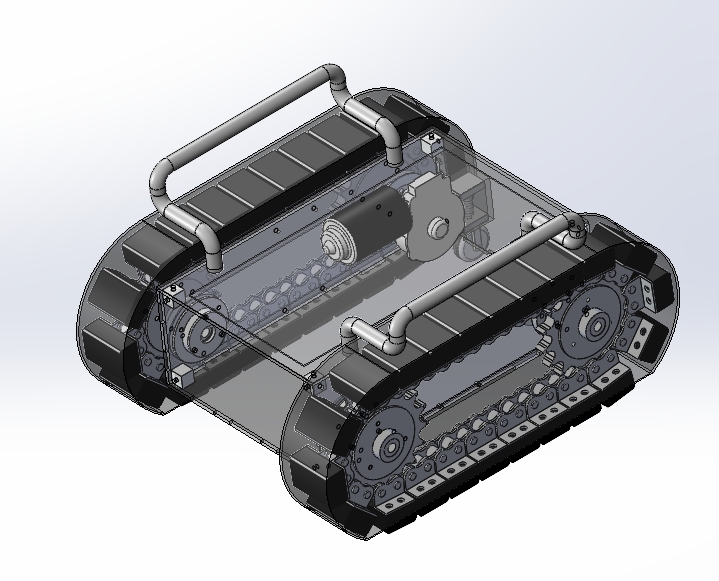

　　从结构设计逻辑来看，整机采用双履带对称布局作为行走核心，履带底面做了适配铁磁壁面的磁吸适配设计，配合整机低重心的配重排布，可在竖直钢壁、弧形管道外表面、倾斜储罐壁面稳定附着行走，不会出现滑移脱落的问题；机身顶部设置的两组U型金属扶手，并非用于人工搬运的常规结构，而是在设备调试、离线转移、壁面挂载初始对位时，方便作业人员快速调整设备姿态，同时扶手采用圆弧过渡的弯折结构，避免在狭窄舱段内剐蹭壁面凸起的焊瘤或附属构件。在钢铁冶炼厂区的高炉壁板焊缝巡检、化工承压储罐的在役缺陷排查、船舶船体板拼接缝的应力检测、长输油气管道环焊缝的定期核验场景中，传统人工手持磁粉探伤设备的作业模式始终存在诸多局限：高空临边作业安全风险高、曲面构件贴合度不足导致检测漏判、狭长密闭舱段人员无法进入、大面作业效率难以匹配产线运维节奏，这款履带式磁检作业机器人正是针对这类工业检测痛点开发的专用作业载体。

　　设备的功能单元采用分层集成思路，底层为履带行走驱动单元，内置双路驱动模组分别控制两侧履带，可实现原地转向、差速调速，最小转弯半径可适配直径300mm以上的管道曲面行走需求；中间层为循迹与壁面适配单元，排布的多组柔性贴合轮组可随壁面起伏自适应调整压紧力，保证检测端与被测构件表面始终保持稳定的检测间距，不会因壁面凹凸、焊缝余高出现检测间隙波动；上层集成应力检测模块与控制单元，检测模块沿履带行走方向的横向满幅布置，单次行走即可覆盖对应宽度的检测带，无需反复往返扫查，控制单元则负责接收行走指令、采集检测数据、实时回传壁面缺陷位置信息，无需人员近距离靠近高危作业面。

　　从安装边界与尺寸适配角度，整机宽度控制在常规人孔可通行的范围内，可直接通过化工储罐、船舶压载舱的标准人孔进入密闭空间作业，机身高度做了压缩处理，在设备底部与壁面贴合时，顶部扶手距离壁面的高度不会超过常规舱内加强筋的间距，避免在带肋壁面行走时出现卡滞；驱动单元的输出扭矩经过匹配计算，在携带完整检测模块、供电单元的满负载状态下，可在90度竖直钢壁上稳定行走，同时可跨越高度不超过10mm的焊瘤或壁面凸起，不会因小幅度的壁面障碍停滞。

　　在实际作业过程中，该设备可替代人工进入高危、高辐射、有毒介质残留的密闭空间完成磁粉检测、残余应力检测作业，检测数据的一致性远高于人工手持设备的检测结果，不会因人员操作力度差异、疲劳作业出现漏检；循迹单元可预先设定行走路径，沿焊缝走向自动完成整段焊缝的扫查，遇到壁面障碍时可通过避障单元自动调整行走轨迹，绕过障碍后回归预设路径继续作业，相比传统人工检测模式，作业效率可提升4倍以上，同时彻底规避高空作业、密闭空间作业的人员安全风险。设计阶段针对不同应用场景做了适配优化，针对石化储罐的弧形壁面，履带的柔性节段可随曲面弧度自适应弯折，保证整个履带面与壁面均匀接触，磁吸附着力不会因曲面出现局部衰减；针对钢铁厂热轧钢结构件的在线检测，设备的行走速度可匹配产线输送速度，实现在线不停机检测；针对长输管道的野外检测，整机做了密封防护处理，可在小雨、扬尘环境下稳定作业，不会因野外环境因素影响设备运行稳定性。
