教学实训用多关节小型机械臂结构

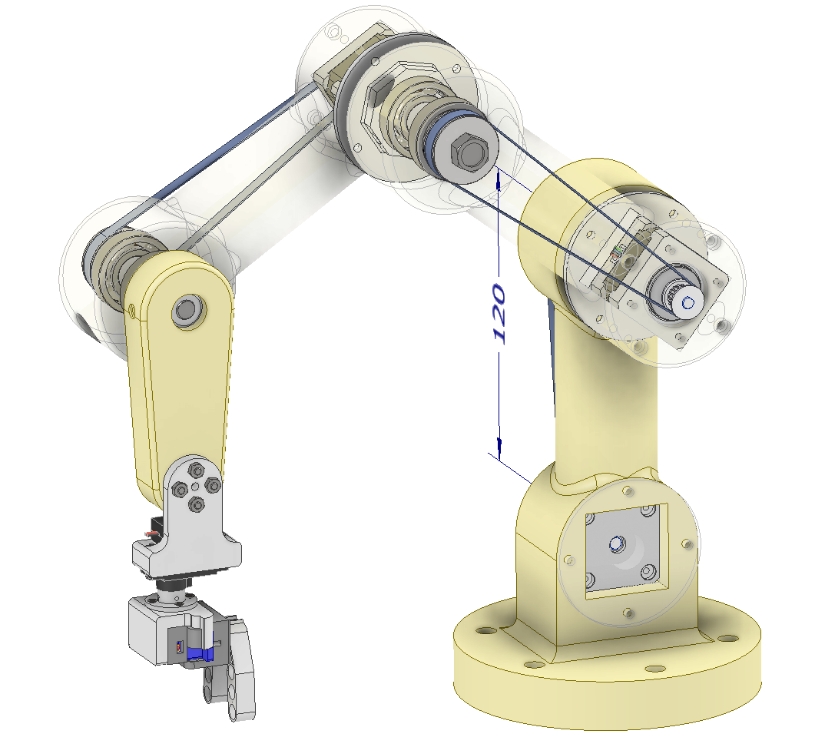

这款小型多关节机械臂的结构设计，完全围绕教学场景的实操需求展开，没有照搬工业级机械臂的冗余配置，从安装底座到末端执行器的每一处结构，都兼顾了教学演示的直观性与学生实操的安全性。底座采用圆形法兰式安装结构，圆周均布的安装孔可以直接固定在实训台的T型槽面板上，不需要额外设计转接板，从安装基准面到底座第一关节回转面的垂直高度控制在120mm，整体展开后的最大作业半径不会超过300mm，放在常规的学生实训桌面上不会占用过多操作空间，也不会因为臂展过大导致操作时碰撞周边实训器材。

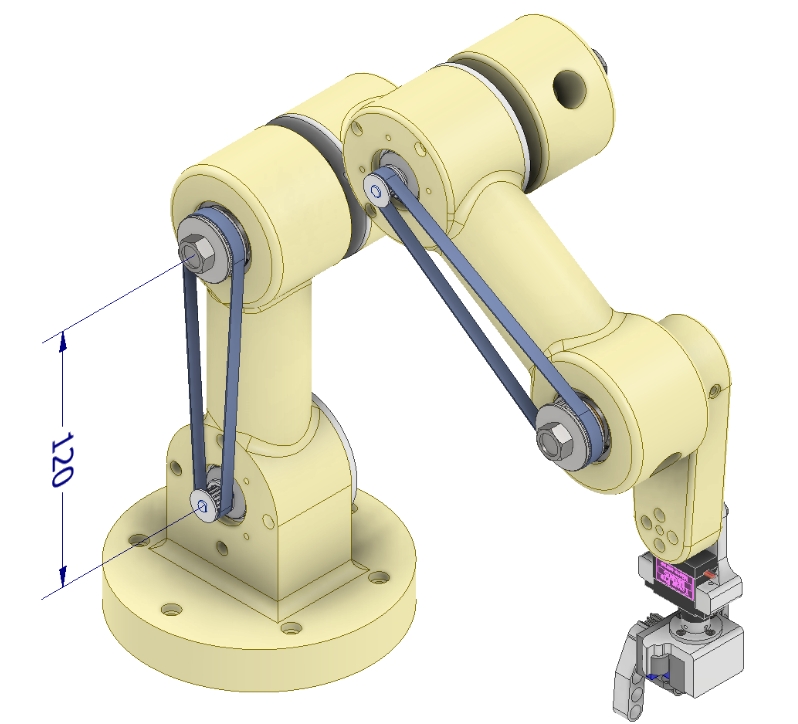

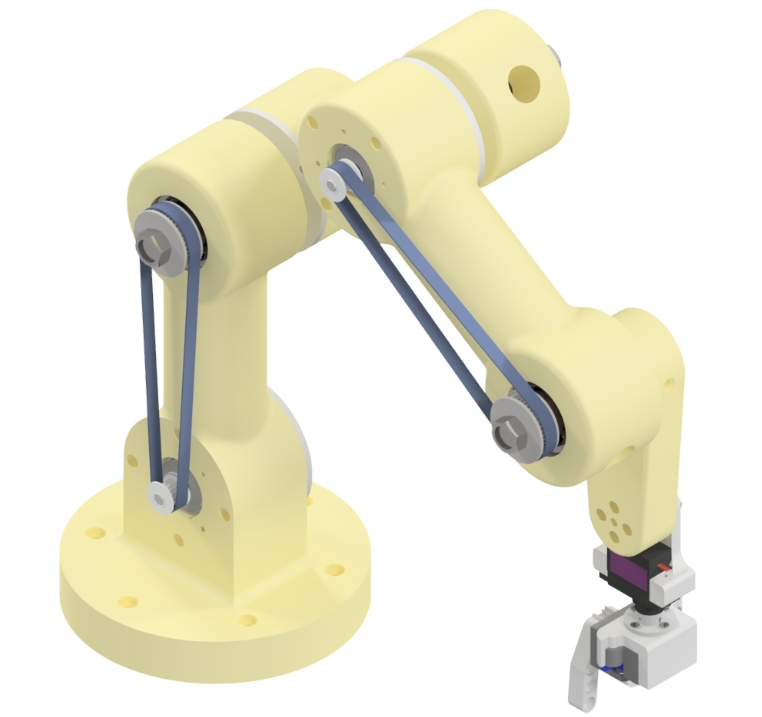

传动结构上没有采用工业机械臂常用的谐波减速器配合一体化伺服的方案，而是选择了同步带传动的外露式结构，学生可以直观看到每一级关节的动力传递路径：大臂与底座连接的关节处，同步带直接连接关节转轴与驱动轮，小臂与大臂的连接关节同样采用同步带联动，这种设计一方面降低了装配复杂度，学生在拆装实训时不需要专用的工装就能完成拆解与重组，另一方面外露的传动结构可以让学生直观观察带传动的张紧方式、传动比匹配逻辑，理解关节运动的动力传递过程，避免了封闭式结构只能看到外壳、无法理解内部传动逻辑的问题。

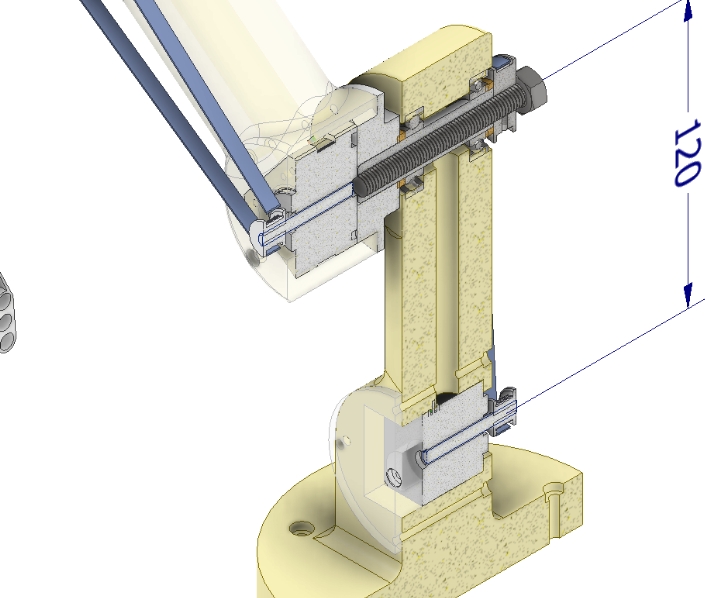

关节处的铰接结构采用了标准螺栓加轴套的配合方式，没有使用定制的专用铰接件，所有紧固件都采用常规的公制标准件，学生在进行装配练习时，可以使用通用的内六角扳手、扭矩螺丝刀完成操作，不需要准备特殊工具，也能在拆装过程中熟悉标准紧固件的选型与装配要求。臂身的主体结构采用等壁厚的壳体设计，在保证关节连接刚度的前提下，尽可能降低了整体自重，学生可以徒手搬动调整位置，不需要借助吊装设备，适配教学场景下频繁移动、重组的使用需求。

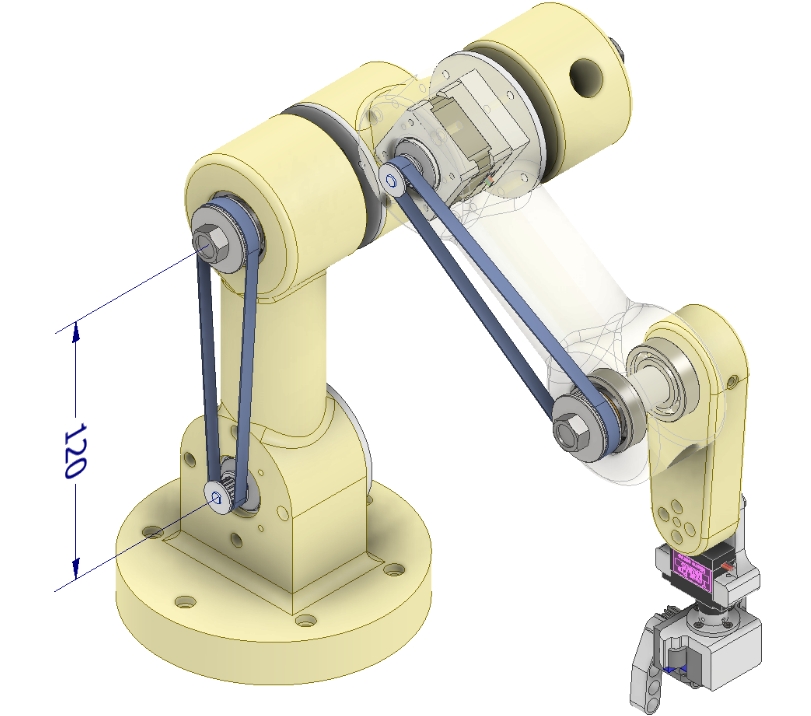

末端执行器预留了标准的安装接口，可以搭配夹爪、吸盘、模拟焊枪等不同的实训末端配件，满足机械基础、自动化控制、编程入门等不同课程的实训需求：在机械结构课程中，学生可以拆解臂身观察关节铰接、带传动的结构细节，测量各部分的尺寸公差与配合间隙；在自动化控制课程中，可以在关节处加装角度传感器、步进电机，编写简单的运动控制程序，验证正逆运动学的基础逻辑；在创新实践课程中，学生还可以在现有结构基础上加装视觉传感器、力反馈模块，拓展更多的实验功能。

设计时特意规避了尖锐的棱角结构，所有臂身的外角都做了圆角处理，传动带的外侧预留了足够的安全间隙，不会出现学生操作时夹手的风险，整体结构的运动速度设计上限较低，即使控制程序出现错误，臂身运动的冲击力也不会造成设备损坏或者人员受伤，完全适配教学场景下的安全要求。从安装边界来看，底座的安装孔位间距适配市面上绝大多数通用实训台的安装孔距，不需要对现有实训台进行改造就能直接安装固定，臂身处于零位折叠状态时的整体轮廓尺寸小巧，可以直接收纳在实训台的储物柜中，方便教学器材的日常管理与存放。

不同于工业机械臂追求高精度、高负载的设计目标，这款结构的设计核心是服务于教学过程的可观察性、可操作性与安全性，每一处结构细节都围绕学生的学习过程设计：没有为了外观整洁把传动结构完全封闭，没有为了追求精度采用难以拆解的精密减速器，没有为了提升负载采用厚重的金属臂身，而是用最直观、最易操作的结构，让学生可以从实物层面理解机械臂的基础构成、运动逻辑与装配要点，为后续学习工业级机器人的相关知识打下直观的实物认知基础。
