接触式热打码设备结构三维设计

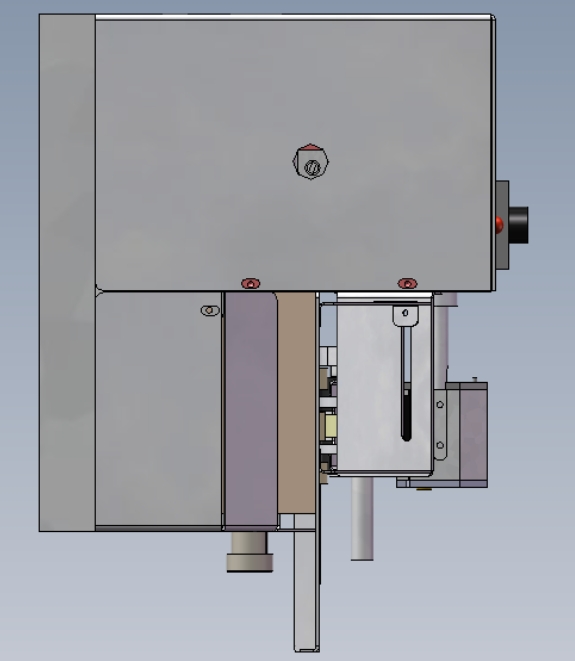

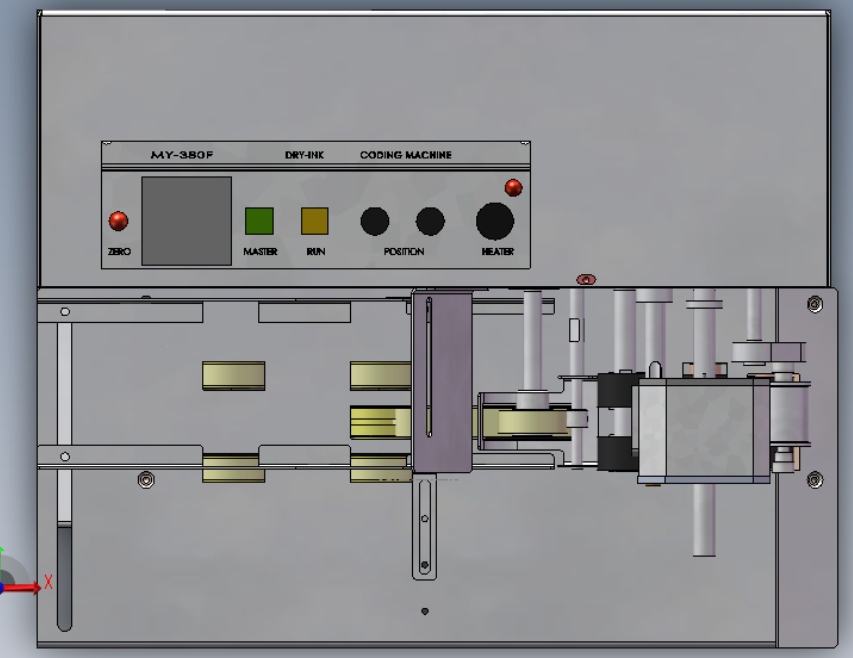

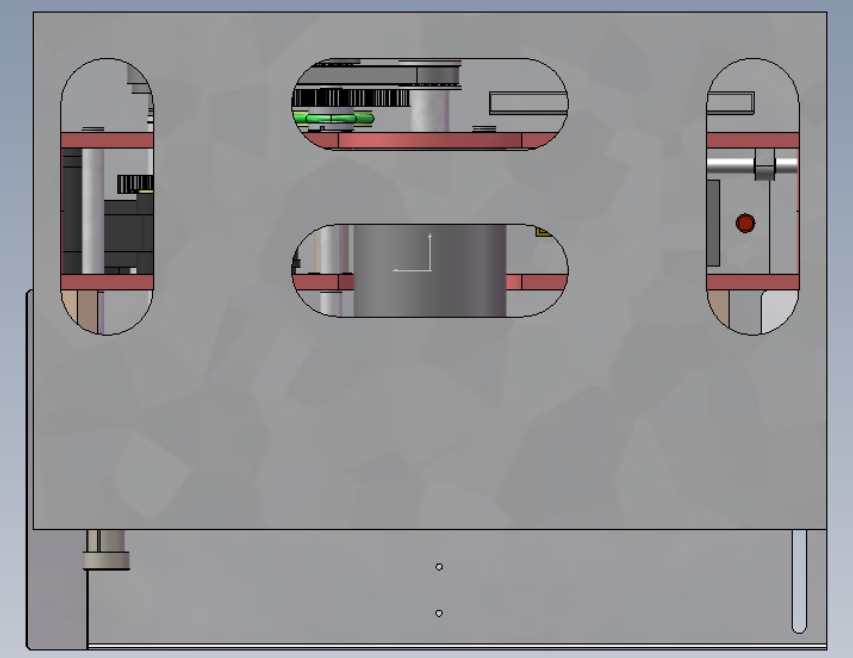

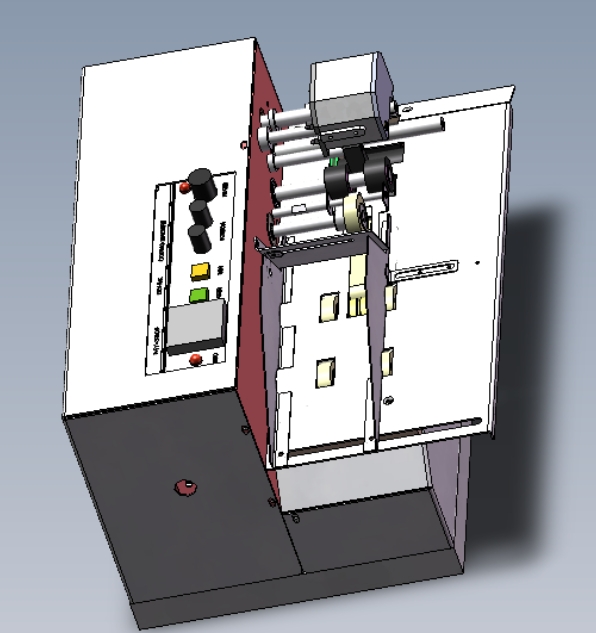

　　在食品、医药包装生产线的末端标识环节，接触式热打码设备始终是小批量、多规格包装赋码的主流选型，这类设备不需要复杂的喷码光路与耗材管路，依靠加热后的字轮与色带接触，就能在薄纸、覆膜、铝箔等常见包装基材上压印出清晰的生产批号、有效期、生产班次等信息，适配多数中小包装企业的产线节拍需求。本次建模的MY-380F型打码机，整体采用立式悬臂安装结构，主体控制箱采用冷轧钢板折弯焊接成型，表面做喷塑防锈处理，控制箱正面预留操作按键与状态指示灯安装位，侧面伸出的印字执行端采用模块化装配设计，所有传动部件都集中布置在控制箱下方的安装腔体内，既可以独立台式放置使用，也能通过底部的安装孔位直接固定在包装机、输送机的机架侧边，不需要额外制作复杂的安装支架，安装边界预留了足够的调节空间，横向位置调节行程覆盖150mm范围，竖向调节行程可达80mm，能适配不同高度的包装物料输送线。

　　从功能设计层面来看，这款打码机搭载了独立的温控模块，加热温度可在80-180摄氏度区间连续调节，能匹配不同厚度色带与不同材质包装基材的烫印需求，避免温度过高烫穿包装膜、温度过低印字模糊脱落的问题；计数模块采用光电触发与机械计数双重逻辑，既可以跟随包装线的输送信号实现同步打码，也能手动设置打码间隔，适配间歇式与连续式两种输送工况。印字轮采用快拆式结构设计，字粒可以根据需求自由组合排列，支持R型与T型两种排列方式的字轮互换，单次最多可排布5行印字内容，单行最多容纳15个字符，字粒规格覆盖2mm、2.5mm、3mm三种常用尺寸，能满足不同大小包装的标识清晰度要求，换产时只需要松开字轮的锁紧旋钮，就能快速更换字粒，不需要拆解整个传动机构，大幅缩短产线换型的调试时间。结构设计上，设备的动力传递采用同步带与凸轮连杆组合的方式，电机输出的动力通过同步带传递到凸轮轴，凸轮带动印字头做上下往复的压印动作，行程固定为12mm，压印力度可以通过端部的调节螺母微调，保证不同厚度的基材都能获得均匀的压印压力，不会出现局部印字缺划的问题；走带机构采用单向离合器控制，每次压印动作完成后，色带会自动步进固定长度，避免色带浪费，同时色带卷轴采用阻尼式设计，保证色带始终处于张紧状态，不会出现打码位置偏移、色带褶皱的问题。

　　安装尺寸方面，设备主体控制箱的长宽高尺寸为320mm220mm260mm，印字端伸出长度为180mm，整机重量控制在12kg以内，台式放置时底部的四个橡胶减震脚可以抵消设备运行时的轻微振动，不需要额外做地脚固定；如果配套在立式包装机上使用，只需要通过设备背部的两个M6安装螺丝孔，就能快速挂装在包装机的出料口位置，接线只需要接入220V交流电源与一路触发信号，就能实现联动运行，不需要复杂的参数设置。在实际产线应用中，这款打码机可以直接配套在间歇式包装机、分页机、皮带输送机上，完成药品纸盒、食品包装袋、标签、合格证、薄卡片等产品的表面标识打码，打码位置的调节通过两个锁紧手柄就能完成，横向位置对准包装物料的标识区域后，锁紧手柄即可固定位置，竖向调节只需要转动升降调节手轮，就能精准控制印字头与物料表面的间隙，调试过程不需要借助复杂的量具，一线操作人员经过简单培训就能独立完成换产调试。

　　设备的所有易损件都采用通用标准件，加热管、字粒、同步带等配件都可以直接在市面上采购替换，不需要定制特殊配件，降低了设备后期的维护成本；电路部分采用模块化接线，温控板、电源板、计数板都采用插接式连接，出现故障时只需要更换对应的电路板就能快速排除故障，减少产线停机等待时间。建模过程中对所有的装配间隙都做了实际工况的模拟验证，比如印字头的导向轴与直线轴承的配合间隙控制在0.02mm以内，保证压印动作不会出现横向晃动，避免印字重影；凸轮与从动轮的接触位置做了淬火硬化处理的结构模拟，保证长期运行不会出现磨损凹陷，延长设备的使用寿命；走带辊的表面做了滚花处理，增大与色带的摩擦力，避免色带打滑导致的走带长度不足、打码重叠问题。
