纸箱铁胶纸联动加工生产线结构

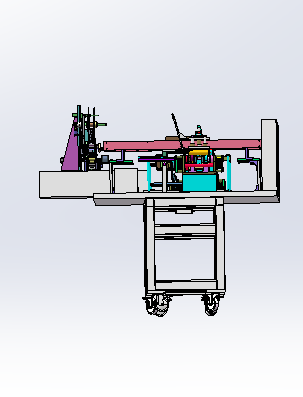

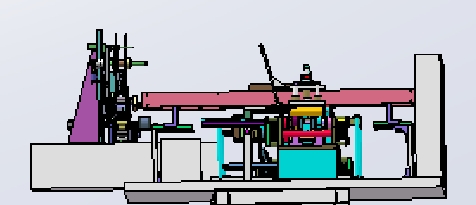

在快消品、食品、家电等需要批量纸箱包装的生产场景里，纸箱加工环节的连贯性直接决定了后端包装工序的流转效率，这套纸箱铁胶纸加工生产线，正是针对传统分散式纸箱加工工序流转慢、对位精度差、人工干预多的痛点做的集成化结构设计。从产线布局来看，整体采用直线贯通式排布，原纸处理段设置在产线最左端入料位，预留的上料操作空间宽度适配常规1.6米幅宽原纸卷的吊装上料作业，设备主体总宽度控制在3.2米以内，长度沿物料输送方向延伸至8.7米，安装时底部预留150mm的地脚调节高度，可适配车间地面±20mm的平整度误差，无需额外做大规模地基处理，对接车间现有输送线时，出料端高度可在800mm-1100mm区间调节，能匹配多数后端装箱、码垛工位的进料高度要求。

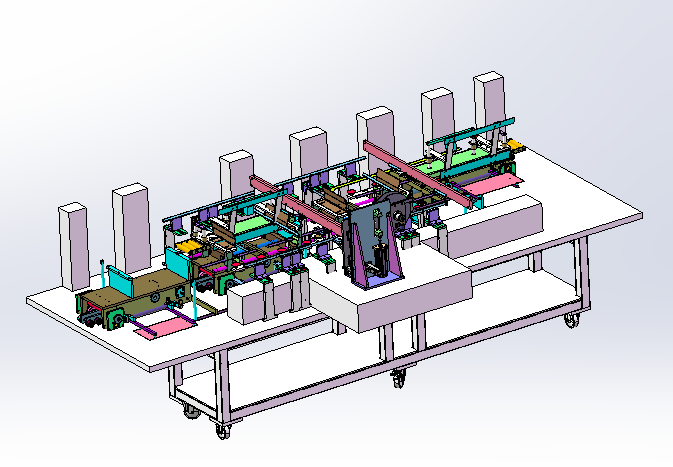

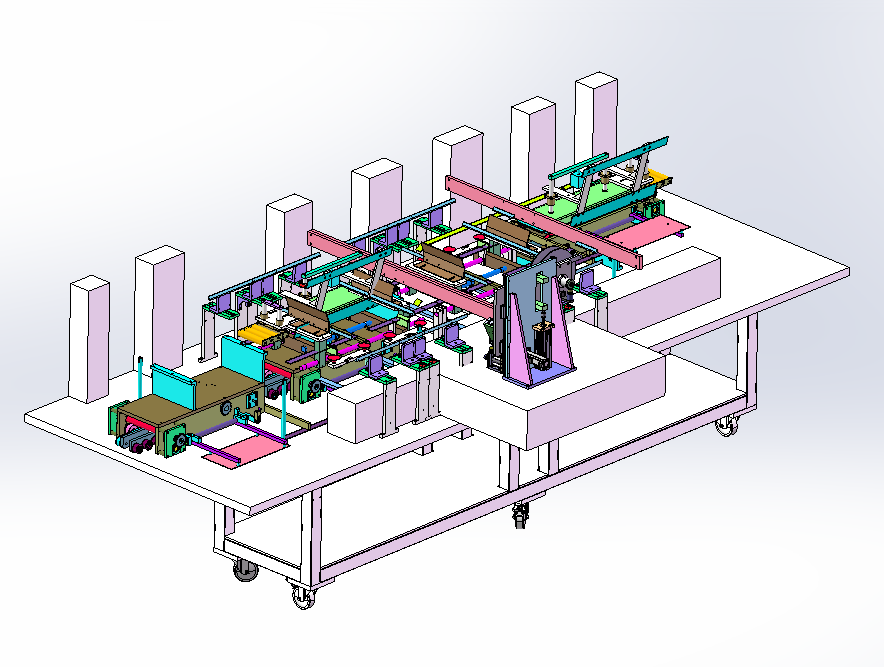

产线的功能模块按照纸箱加工的工艺逻辑做了紧凑整合，原纸进入设备后首先经过张力调节辊组，通过浮动辊的重力反馈实时调整放卷速度，避免原纸拉扯变形或松垮跑偏，之后进入瓦楞成型工位，该工位的加热辊与成型瓦楞辊的间隙可根据原纸克重做0.1mm级的微调，保证不同厚度原纸的瓦楞楞型饱满度一致，不会出现塌楞、破楞的问题。铁胶纸贴合模块设置在瓦楞定型之后，采用伺服驱动的送胶结构，铁胶纸的走带路径设置了3处纠偏传感器，当胶纸偏移量超过0.5mm时，纠偏电机会实时调整走带辊角度，保证胶纸贴合位置与纸箱预设的加固位置完全重合，不会出现胶纸偏斜、漏贴的情况，贴合后的压合辊采用软质橡胶包覆，压力可调范围在0.2MPa-0.6MPa，既能保证胶纸与瓦楞纸板粘接牢固，又不会压溃瓦楞结构影响纸板强度。

完成贴合的纸板会进入干燥定型通道，通道内采用分区控温的热风循环结构，进风温度根据胶层固化特性设置在60℃-85℃区间，风速沿纸板输送方向逐级降低，避免刚贴合的胶纸被强风吹移位，干燥后的纸板含水率控制在8%±1%，既保证胶层完全固化，又不会让纸板过脆导致后续折边开裂。之后的裁切与加工工位采用旋转模切结构，裁切刀辊的转速与纸板输送速度做电子凸轮同步，保证裁切尺寸误差控制在±0.3mm以内，模切工位可根据纸箱箱型快速更换刀模，换模时的定位销采用快拆结构，单批次换模时间可控制在20分钟以内，适配多规格纸箱的柔性生产需求。

产线末端集成了铁胶纸余料与纸板边角料的回收通道，裁切产生的边角料通过底部的负压吸口直接输送至车间集中废料收集系统，无需人工定期清理设备周边的废料堆积，减少生产过程中的人工干预点。从结构设计的细节来看，所有涉及物料输送的辊组两端都采用了带密封的调心滚子轴承，适配车间多粉尘的生产环境，轴承座预留了润滑脂加注口，日常维护时无需拆解设备即可完成润滑保养；设备的操作侧设置了通长的安全光栅，当人员肢体误入设备运行区域时，产线会在0.2s内停止运行，保障操作安全，另一侧则设置了全封闭的防护门板，门板上预留了透明观察窗，可实时观察各工位的运行状态，无需频繁开门检查。

在实际投产适配时，这套产线可直接对接前端的原纸自动上料架与后端的纸箱折边、钉箱设备，组成全流程的纸箱自动化加工线，相比传统分散式的单机加工模式，可减少60%以上的工序间物料搬运人力，加工速度稳定在每分钟120米纸板，贴合精度与裁切精度的一致性远高于人工作业，尤其适合食品、日化等对纸箱包装强度、外观一致性要求较高的行业批量生产使用，设备的电控柜集成在产线中段的侧方位置，整体走线全部采用拖链内置结构，避免线缆外露被粉尘、胶液污染，延长电气元件的使用寿命。
