两米带反吹功能滤筒打磨台结构设计

在金属加工车间的日常生产环节里，焊接、等离子切割、手工打磨、工件抛光、去毛刺这些工序几乎是绕不开的基础加工步骤，而这类工序最大的痛点就是作业过程中会持续产生弥散的金属粉尘、焊接烟尘，不仅会遮挡作业人员的操作视线，长期吸入还会造成职业健康损伤，同时散逸的粉尘还会附着在车间其他精密加工设备的导轨、传动部件表面，加剧设备磨损，缩短设备维护周期。这款两米幅面带反吹清灰功能的滤筒打磨台，就是针对这类产尘工位集中治理需求开发的一体式作业除尘设备，和传统外接管道的集中除尘系统不同，它不需要在车间架设长距离的除尘风管，也不需要单独搭建外置的除尘机房，设备本身就集成了作业台面与除尘过滤单元，直接摆放在产尘工位旁就能投入使用，对于车间布局分散、产尘工位不固定、后期需要调整工位布局的加工场景来说，适配性要远高于集中除尘系统。

从结构设计的逻辑来看，这款设备首先考虑的是滤筒的使用寿命问题，很多同类打磨台在使用三到六个月之后就会出现滤筒堵塞、吸力骤降的问题，核心原因就是含尘气流直接高速冲击滤筒表面，大颗粒的金属切屑、焊渣会直接嵌进滤材纤维缝隙里，后续不管怎么清灰都没法恢复初始透气性。这款设备在进风风道的设计上特意在抽风工作台进风口位置加装了导流板，含尘气流进入风道之后不会直接冲向滤筒，而是先经过导流板的折流作用，大颗粒的粉尘、焊渣会在重力和惯性作用下先落入设备下部的集尘抽屉，只有粒径较细的浮尘会随气流流向滤筒过滤区，从源头上减少了大颗粒杂质对滤材的冲刷磨损，能有效延长滤筒的适用寿命。

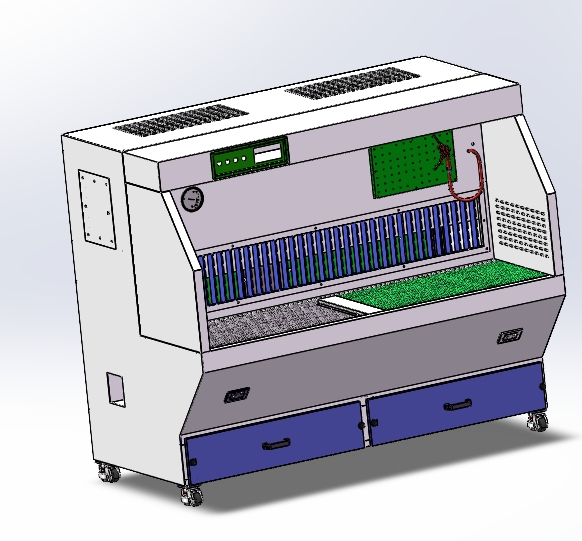

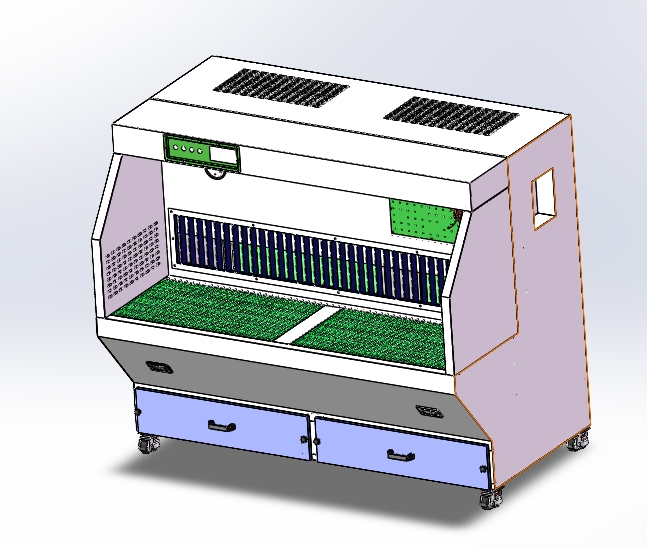

动力单元选用的是高效离心风机，在设计选型阶段就做了全压和风量的匹配计算，保证工作台面各个吸风口位置的控制风速能达到粉尘捕捉要求，不会出现台面边缘位置风速不足、粉尘外溢的问题，同时风机整体做了降噪隔音处理，风机舱内壁贴附了隔音阻尼材料，避免设备运行时产生过高的噪声污染，符合车间作业的噪声限值要求。设备整体采用框架式焊接结构，外壳采用折弯钢板拼接，整体结构紧凑，横向宽度为两米，占地面积小，台面上可以同时容纳两名作业人员开展操作，也可以根据工序需求搭配多工位工装，实现双工位甚至多工位同时作业，不需要为每个工位单独配置除尘设备，能有效节省车间的设备投入成本和占地空间。

过滤单元采用竖装式滤筒结构，配置了脉冲反吹清灰系统，当设备运行一段时间滤筒表面附着粉尘导致阻力上升时，反吹系统会自动触发，通过脉冲阀瞬间释放的高压气流从滤筒内侧反向喷吹，将附着在滤筒外表面的粉尘吹落至下部集尘抽屉，不需要人工频繁拆卸滤筒进行清理，日常维护只需要定期抽出集尘抽屉倾倒积尘即可。滤筒的选型可以根据作业场景产生的粉尘性质做适配调整，比如焊接烟尘可以选用覆膜聚酯滤筒，打磨产生的金属重质粉尘可以选用普通聚酯滤筒，如果是处理带有粘性的打磨粉尘还可以选用防油防水滤材，能满足不同性质粉尘的治理需求，滤筒本身的安装采用快拆结构，更换时不需要借助专用工具，单人就能完成滤筒的拆装更换，后期维护成本更低。

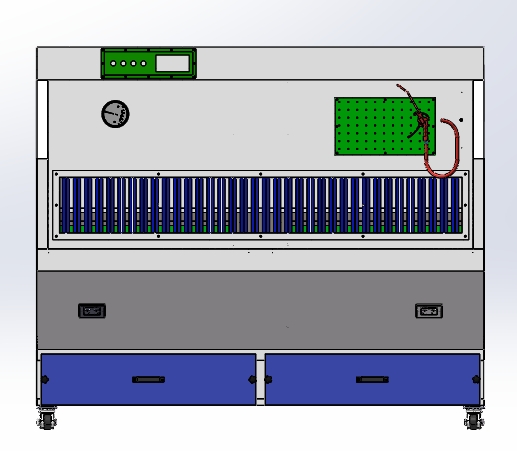

在吸风口的布局设计上，没有采用单一的台面下吸风结构，而是在工作台的底面、正面挡板以及上方位置都设置了吸风口，形成三维的捕尘风幕，不管是打磨时向下飞溅的重质粉尘，还是焊接时向上飘散的轻质烟尘，都能被对应的吸风口捕捉，有效控制粉尘的飞散，避免粉尘从作业区域逸散到车间环境中。设备底部配置了可调节的支撑脚轮，既可以在需要调整工位位置时轻松推移设备，也可以在设备定位之后通过调节脚杯将设备固定，避免作业过程中设备出现滑移。设备侧面预留了电气控制舱的安装位，风机控制、反吹系统控制都集成在这个舱体内，外部只需要接入三相电源就能完成设备的调试运行，不需要复杂的现场布线和管路连接，对于中小规模的加工车间来说，部署门槛极低。

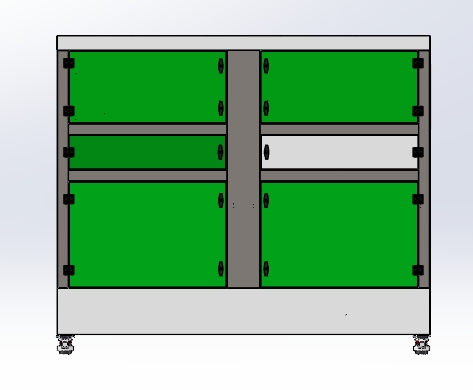

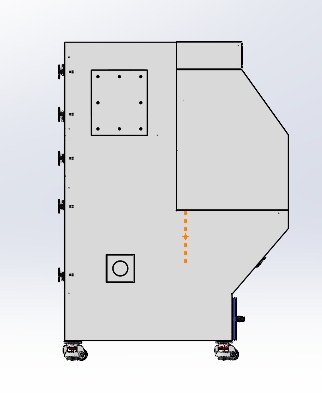

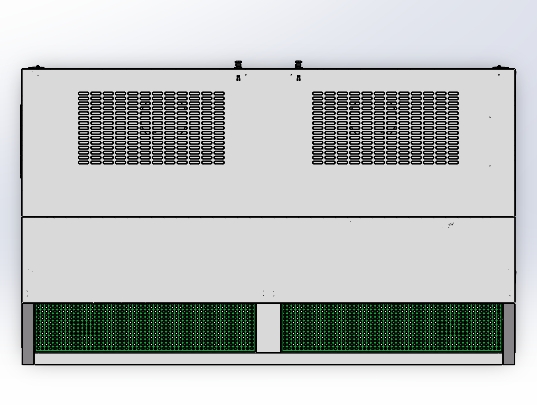

从安装边界来看，设备整体的横向宽度控制在两米，纵向深度不超过一米五，高度在两米左右，摆放时只需要在设备后侧预留出三十公分左右的散热空间，侧面预留出滤筒更换的操作空间即可，不需要额外占用过多的车间通道面积。台面的承重设计按照常规打磨作业的载荷做了加强，台面钢板厚度足够承受普通工件的放置和打磨作业的冲击力，不会因为长期受冲击出现台面变形的问题。正面的作业开口高度符合人体工程学设计，作业人员站立操作时手臂可以自然放在台面上，不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳感。
