双工位焊接烟尘净化处理装置结构

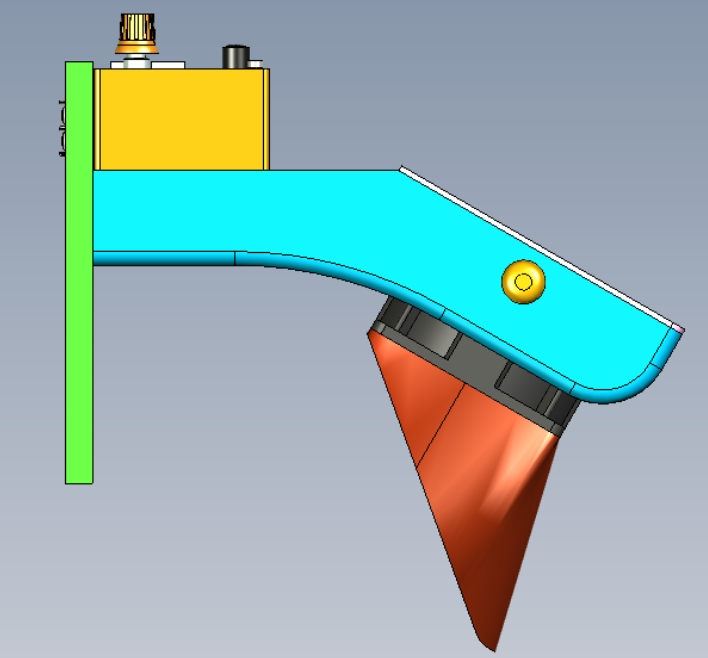

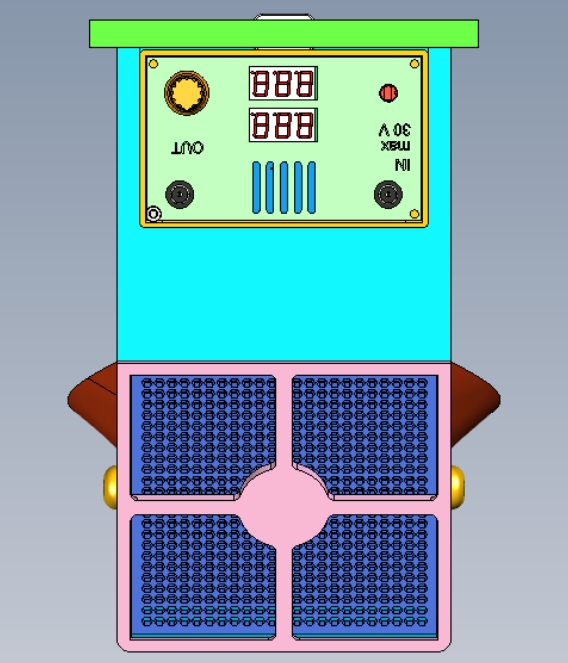

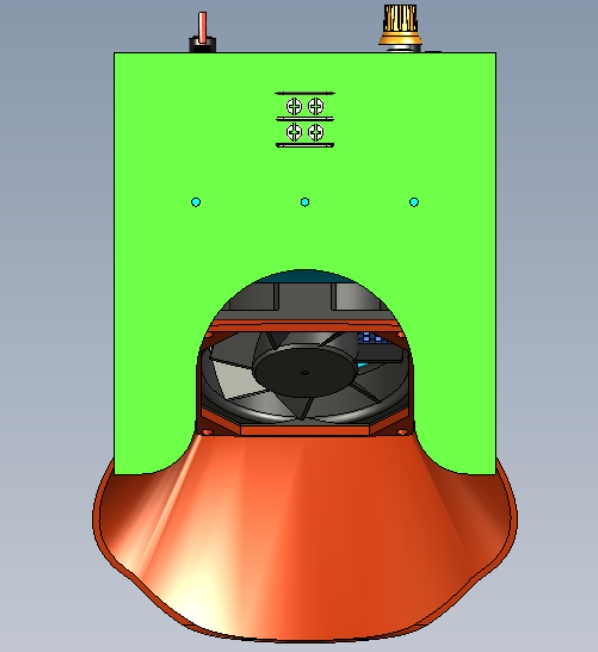

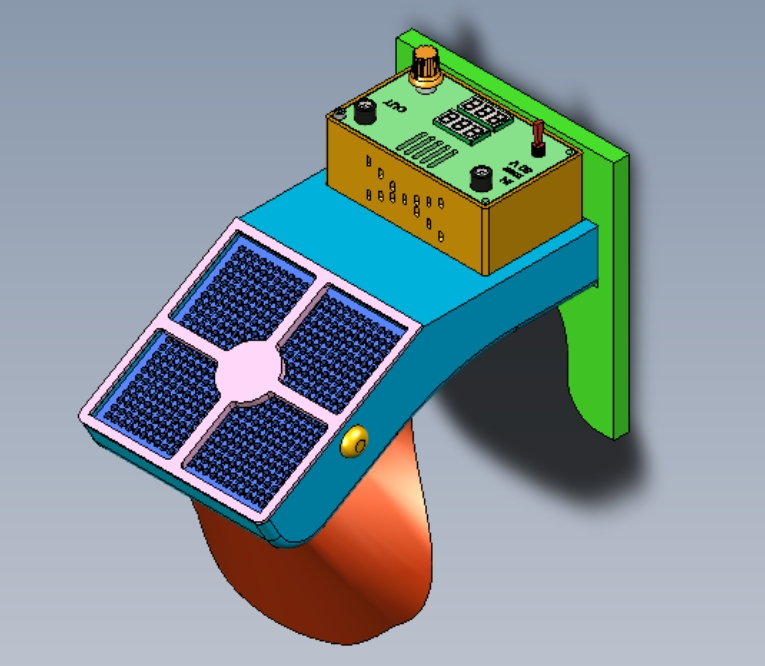

　　在车间焊接作业场景中，电弧焊、二氧化碳气体保护焊、MAG焊、碳弧气刨、气熔割这类工序会持续产生粒径极小的金属悬浮颗粒，这类颗粒物长期弥散在作业区域呼吸带高度，会直接侵入操作人员呼吸道，传统的车间整体通风方案能耗高且针对工位级的烟尘捕集效率不足，这款双工位适配的焊烟处理装置，正是针对离散焊接工位的点对点烟尘治理需求设计。从结构布局来看，装置主体采用分层堆叠的模块化设计，底部设置大口径喇叭形集烟罩，罩口边缘做圆弧过渡处理，避免气流在罩口边缘形成涡流导致烟尘逃逸，集烟罩上方直接连接过滤腔体，腔体内部对称布置两组过滤单元，中间设置分流导向结构，让从集烟罩进入的含尘气流能够均匀分配到两侧过滤面，避免单侧滤材过早出现堵塞饱和的问题。过滤单元采用抽屉式安装结构，日常更换滤材时不需要拆解设备主体外壳，只需要松开正面的快压卡扣即可抽出滤材组件，维护操作的作业空间仅需预留设备正面0.6米的操作距离即可，不需要额外预留侧面检修通道，适合车间内工位间距紧凑的布局场景。设备顶部设置动力单元安装位，预留了两种不同规格的动力接口，可根据现场工位的烟尘产生浓度匹配对应风量的风机组件，顶部还设置了压差检测接口，可外接压差表实时监测滤材两侧的压差值，当压差值达到设定阈值时即可提示更换滤材，避免风量不足导致烟尘捕集效率下降。

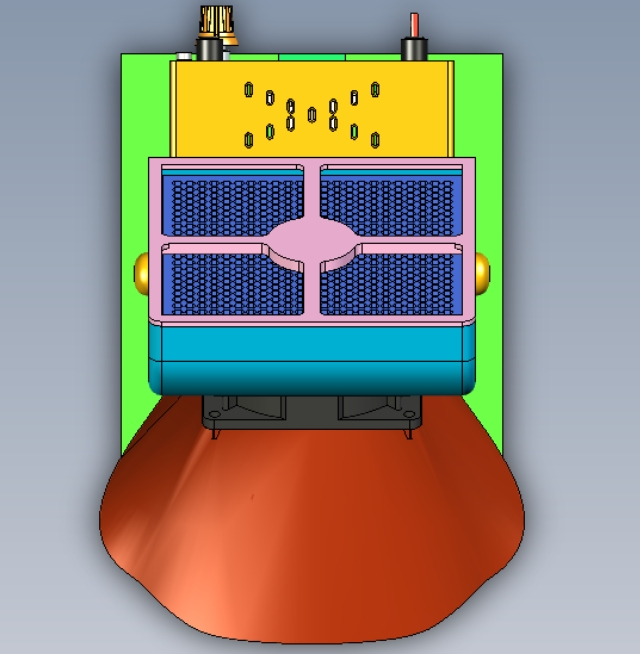

　　设备两侧设置圆形快接风口，可外接柔性吸气臂，标配的吸气臂长度为2.3米，臂段采用可任意悬停的万向结构，操作人员可根据焊接工件的实际位置，随意调整吸气罩口的位置和角度，让罩口始终保持在烟尘产生点上方0.3-0.5米的最佳捕集距离，不需要频繁移动设备主体位置。设备背部设置安装固定板，可根据现场需求选择落地放置或者壁挂安装两种方式，落地放置时底部配备可锁止的万向脚轮，方便在不同作业工位之间转移，壁挂安装时背部的挂板可直接匹配车间常见的C型钢横梁安装孔位，不需要额外制作过渡安装支架。

　　从气流组织逻辑来看，含尘气流从底部集烟罩或者侧方吸气臂进入设备腔体后，首先经过初级整流段，大粒径的焊接飞溅颗粒会在重力作用下落入底部的集尘抽屉，之后气流均匀通过过滤单元，细小的金属烟尘颗粒被截留在滤材表面，过滤后的洁净气流从设备顶部的排风口排出，可直接在车间内循环，不需要外接排风管道，减少车间冬季采暖或者夏季制冷时的风量损耗。设备的控制模块集成在顶部侧面，设置启停按钮和运行状态指示灯，操作逻辑简单，一线作业人员不需要专门培训即可正常操作，设备整体运行噪音控制在较低区间，不会对车间内的正常作业沟通造成干扰。

　　针对双工位作业场景，设备的两组过滤单元可独立对应两个作业位的吸气接口，两个工位同时作业时不会出现气流抢风的问题，当只有单个工位作业时，可关闭另一侧的吸气口阀门，提升对应工位的捕集风量，降低设备运行能耗。设备的外壳采用拼接式钣金结构，所有钣金折边都做了圆角钝化处理，避免安装和移动过程中划伤操作人员，外壳表面采用防静电喷塑处理，不会因为静电吸附金属粉尘导致表面积灰难以清理。在安装边界方面，设备落地放置时的整体占地尺寸不足0.5平方米，对车间地面的承重没有特殊要求，普通的水泥地面即可直接放置，壁挂安装时的整体重量较轻，常规的车间墙体或者立柱都可满足承重要求，不需要做额外的结构加固。设备的集尘抽屉设置在正面最下方，抽屉采用密封式结构，清理积尘时只需要抽出抽屉倾倒即可，不会在清理过程中造成二次扬尘。
