双工位交换式激光切割机主机焊接机架

在金属钣金加工、五金制品批量下料、广告标识切割、厨具生产等场景中，激光切割机的加工精度与运行稳定性，很大程度上取决于主机架的结构刚性与设计合理性，作为整台设备的承载基体，主机架需要承担导轨安装基准、传动部件定位、加工反力抵消、工位切换导向等多重功能，是激光切割设备最核心的结构部件。

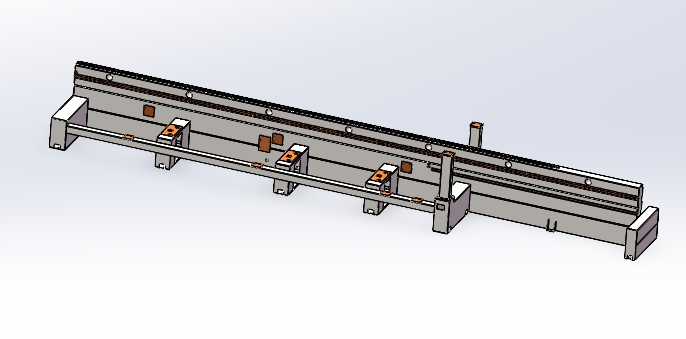

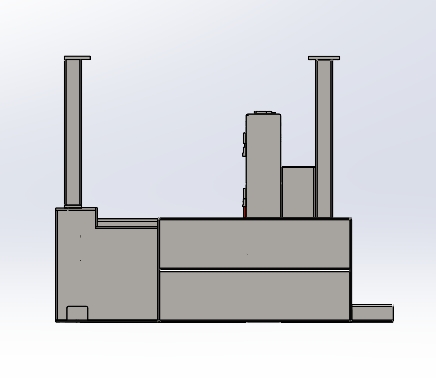

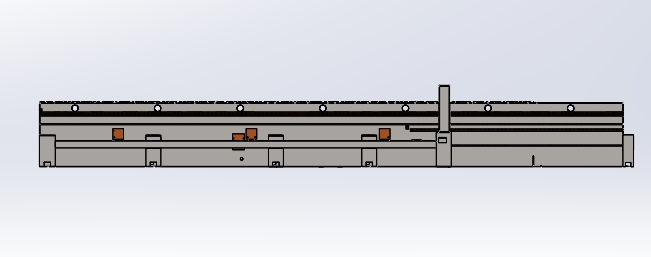

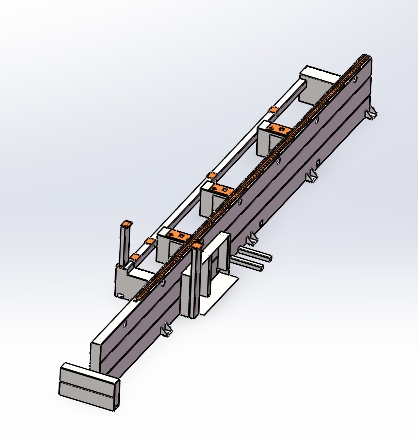

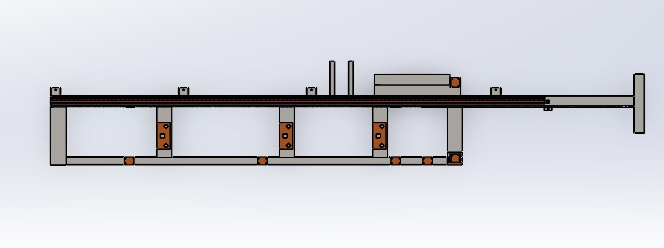

这款机架采用分体式主副架布局设计，主架设置在副架的后侧区域，主架顶面加工有高精度的直线导轨安装面，用于搭载滑动设置的两组加工平台，两组平台可沿机架长度方向做往复交换运动，当其中一组平台处于激光加工区域执行切割作业时，另一组平台可滑动退出至机架外侧的上下料工位，操作人员可在加工过程中同步完成待加工板材的上料与已加工工件的下料作业，无需等待切割工序完全停止，能够有效压缩设备的非加工等待时长，提升整线的生产节拍效率。

从结构设计逻辑来看，机架整体采用矩形钢管与钢板拼焊的箱型结构，纵向设置多组加强筋板与支撑立柱，所有焊接位置在焊后都经过去应力退火处理，再通过大型龙门铣床一次性完成导轨安装面、齿条安装基准、限位块定位面的精加工，从工艺层面控制焊接变形与加工误差，保证导轨安装后的直线度与平行度公差控制在0.05mm/m以内，避免激光头高速运行时出现爬行、抖动问题，保障切割断面的光滑度与尺寸精度。机架的横向跨度根据常见加工板材的幅面设置，适配市面上主流的大幅面金属板材加工需求，安装边界预留了激光发生器安装位、烟尘收集管路走线空间、传动伺服电机的安装支座，同时在机架底部设置了可调式地脚螺栓安装位，可在设备进场安装时调整机架的整体水平度，抵消地面不平整带来的安装应力。

主架上集成的激光加工装置安装基准面，经过精密刮研处理，可保证激光束发射与聚焦组件的安装垂直度，让激光束能够垂直作用于待加工工件表面，避免出现切割断面斜度超差的问题。副架区域作为上下料工位的承载结构，同样设置有与主架导轨同轴度一致的导向支撑结构，保证加工平台在主副架之间切换时运行顺畅无卡滞，平台支撑面设置有均匀分布的滚珠支撑点，减少板材放置与滑动时的摩擦阻力，同时避免板材表面被划伤。机架两侧设置有行程限位块与缓冲装置安装位，可在平台运行至行程端点时起到硬限位与缓冲作用，防止平台超程脱出引发设备故障。

在实际应用中，这类机架结构可适配不同功率等级的光纤激光切割设备，从1000W到20000W功率段的切割头都可搭载，既可以用于碳钢板、不锈钢板等常规金属板材的切割加工，也可通过调整平台支撑结构适配铝板、铜板等高反材料的加工需求。机架的下部预留了废料收集斗的安装空间，切割过程中产生的金属熔渣与边角料可直接落入下方的收集装置，方便日常清理维护，同时机架内部预留了充足的线缆与管路走线槽，所有传动线缆、气路管路都可沿机架内部的走线空间布置，避免外露被切割飞溅的熔渣烫损，提升设备运行的可靠性。
