多工位转盘式全自动焊接作业设备结构

在汽车零部件、五金冲压件、小型电子金属结构件的批量焊接加工场景中，单工位焊接设备的上下料等待时间占比往往超过40%，操作人员需要在焊枪作业的高温弧光区域旁频繁取放工件，既存在安全隐患，也难以匹配产线每分钟3-5件的连续产出节拍，多工位转盘式焊接设备正是针对这类痛点设计的专用加工装备。这套设备的核心作业逻辑是通过间歇转动的转盘实现工位的并行作业，当其中一个工位处于焊接作业区间时，其余工位可同步完成工件装夹、焊前对位、焊后冷却、成品取件的操作，完全消除焊接过程的等待空耗，单班产出效率较单工位设备提升2倍以上，同时操作人员的作业位置与焊接区域通过物理挡架完全隔离，避免弧光辐射、焊渣飞溅带来的职业伤害。

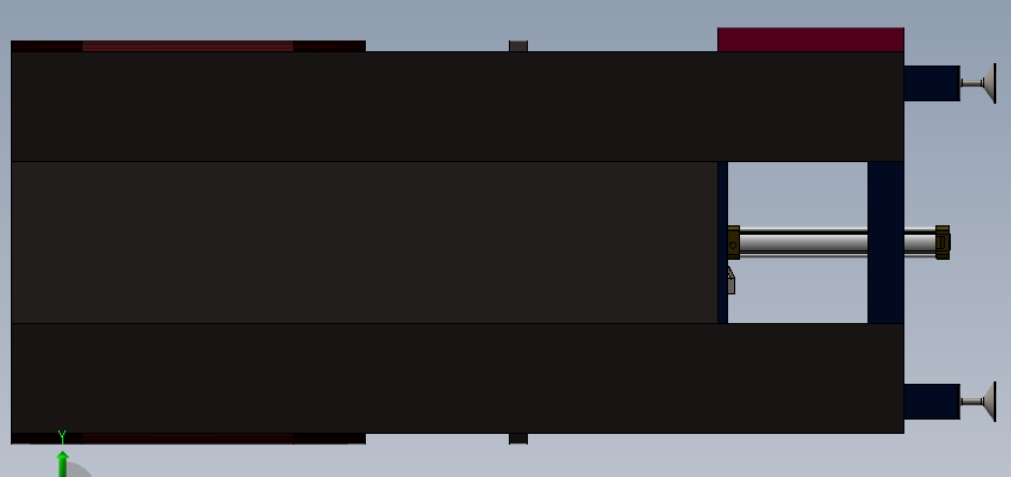

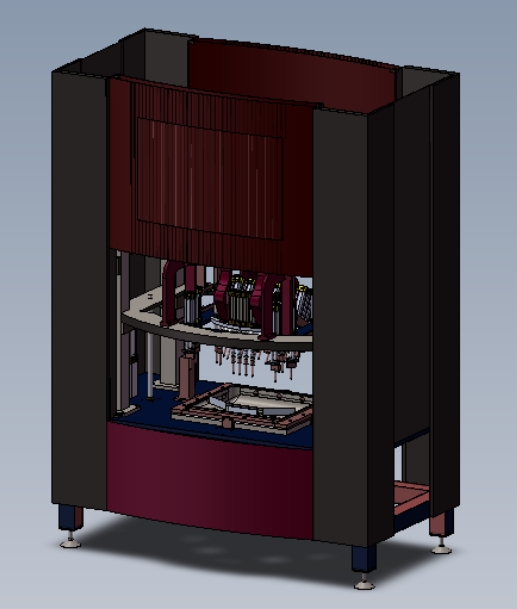

从结构设计层面来看，整套设备的承载主体采用型钢焊接机架，经过去应力退火处理后再进行导轨安装面、转盘支撑面的精加工，平面度控制在0.05mm/m以内，避免长期承受交变载荷出现结构变形。转盘的驱动采用伺服电机搭配凸轮分割器的组合，而非普通的间歇气缸驱动，核心考量是凸轮分割器的重复定位精度可以达到±15角秒，配合转盘端面的定位销机构，每个工位转动到位后的位置偏差不超过0.02mm，完全满足熔化极气体保护焊、氩弧焊等工艺的对位精度要求，不会出现焊缝偏移、焊穿工件的问题。每个独立工位都设计了独立的浮动支撑结构，浮动板与工位底座之间采用微型直线导轨连接，搭配等距分布的压缩弹簧提供预紧力，当焊枪接触工件施加焊接压力时，浮动结构可以自适应抵消焊枪的进给偏差，同时吸收焊接过程中产生的高频震动，避免震动传递到转盘主轴导致定位精度丢失，也能减少焊道处的应力集中，降低焊后工件的变形量。

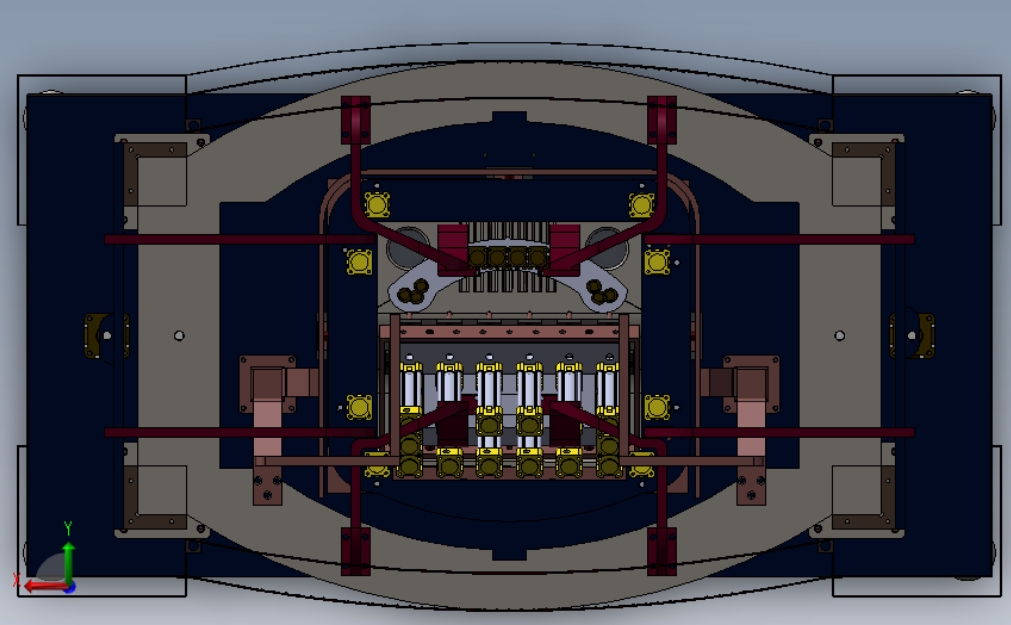

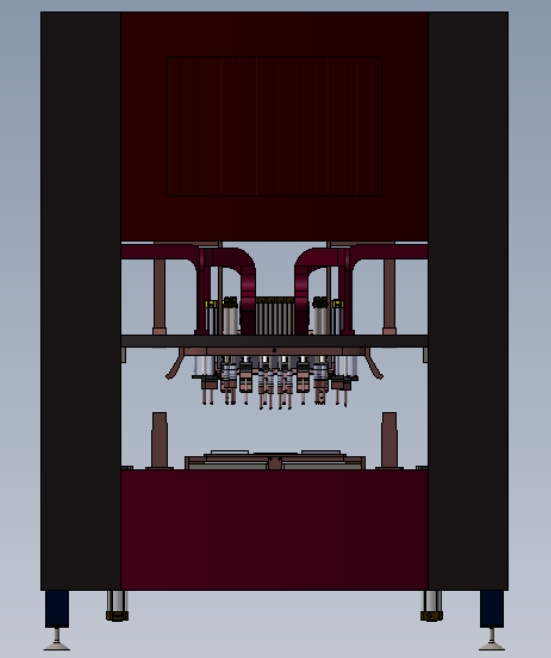

焊接机构的安装支架采用可调节的十字滑台结构，水平方向与垂直方向的调节行程均预留150mm的余量，可以适配不同尺寸规格工件的焊接位置调整，焊枪的固定夹头设计了快换结构，更换不同类型焊枪时不需要重新校准整个滑台的坐标原点，减少换型调试的时间。对线调整机构布置在每个工位的进料侧，采用两个对射式光纤传感器检测工件的安装位置，当工件放置偏差超过0.1mm时，设备会触发报警提示，不会启动后续的焊接流程，从源头避免不良品的产生。电气控制部分采用分布式IO布局，每个工位的检测信号、夹紧气缸的控制气路都就近连接到工位旁的阀岛模块，减少布线长度的同时也降低了线路干扰导致的信号误判风险，气路系统配备了独立的过滤调压装置，每个工位的夹紧压力可以单独调节，适配薄壁件、厚壁件不同的夹紧力需求，避免薄壁工件被夹压变形。

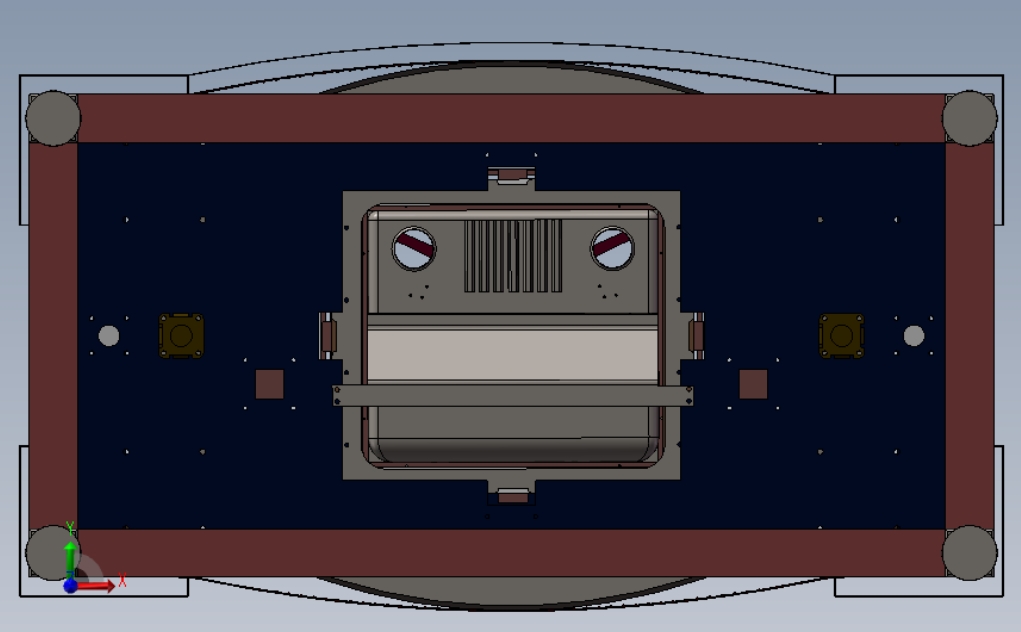

设备的安装边界需要考虑现场的布局要求，整套设备的主体宽度控制在1.2m，长度1.8m，高度1.6m，不需要额外挖设地基，只要放置在硬化的水平车间地面上，通过底部的可调脚杯调平后即可投入使用，设备的操作侧预留了0.8m的操作空间，焊接侧预留了焊渣收集盒的安装位置，排烟管道的接口设置在设备顶部的后侧，可以直接对接车间的集中排烟系统，不需要额外加装独立的除尘装置。转盘的直径设计为1m，共设置6个均匀分布的工位，工位之间设置了耐高温的挡光板，避免焊接弧光影响相邻工位的操作人员作业。在实际投产使用中，这套设备可以适配厚度0.5mm-6mm的碳钢、不锈钢工件的环缝、直缝焊接作业，只需要更换对应的工位夹具、调整焊接参数即可快速切换生产的产品类型，不需要对设备主体结构进行改动，非常适合多品种小批量的金属加工车间使用。设计过程中特意将所有的维护点都设置在设备的外侧，比如分割器的注油口、电机的接线端、气路的过滤杯位置，日常维护时不需要拆开设备的外防护罩，减少设备维护的停机时间。转盘的底部设置了集渣托盘，焊接产生的焊渣、飞溅会直接掉落到托盘内，每周清理一次即可，不会堆积在转盘的转动缝隙内影响转动顺畅度。
