M24规格重型设备支撑调节脚杯结构

做重型设备安装调试的结构工程师，对这类M24规格的重型脚杯再熟悉不过，它本质是集成了调节功能的重载型地脚支撑构件，核心作用是在设备就位后完成水平校准、载荷传递，同时抵消地面不平整带来的安装应力，避免设备机架因强制找平产生焊接应力释放后的形变偏移。从实际应用场景来看，这类脚杯的适配范围覆盖了绝大多数需要固定安装的中大型工业设备，比如车间里的重型冲压生产线、大型皮带输送机机架、立式加工中心床身、大型仓储货架的重载立柱底部，甚至部分需要长期固定位置的重型工装平台，都会选用这个规格的脚杯作为底部支撑，相比普通轻型脚杯，它的承载冗余量足够应对设备运行时的动载荷冲击，不会出现长期受压后螺杆变形、支撑面塌陷的问题。

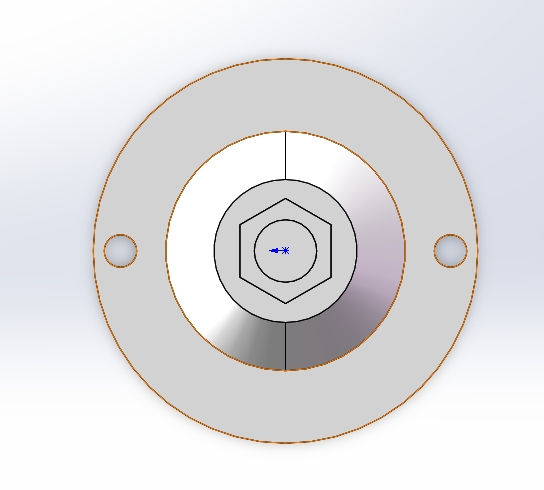

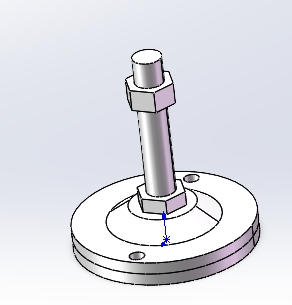

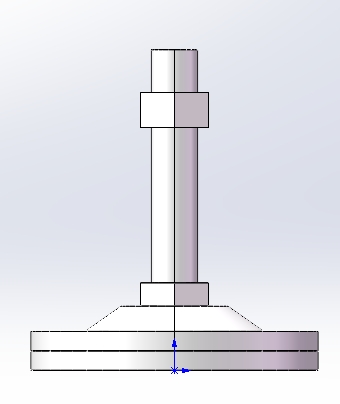

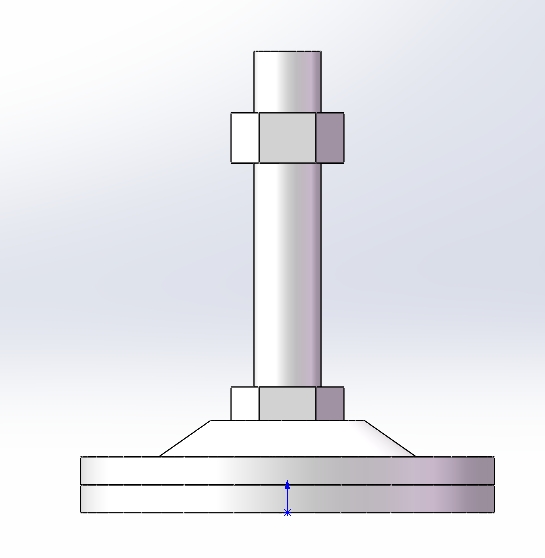

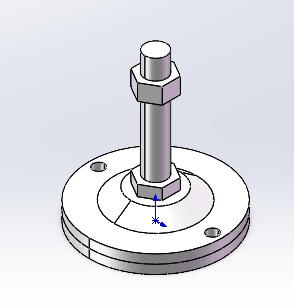

从结构设计逻辑来看，这款脚杯采用了分体组合式的结构，底部是带安装孔的圆盘形支撑底座，底座上的两个通孔是用于穿装膨胀螺栓，将整个脚杯与混凝土地面做刚性固定，避免设备运行时产生水平位移；中间的调节螺杆采用M24的公制粗牙螺纹，粗牙螺纹的优势在于螺距大，调节效率更高，同时螺纹牙型的接触面积更大，重载下的螺纹抗剪切能力更强，不会因为长期承受交变载荷出现滑牙问题；螺杆上配套的两个六角螺母，下方的螺母是锁紧螺母，在将设备高度调节到位后，向下旋紧这个螺母贴紧底座上表面，就能完成螺杆位置的锁止，避免设备运行振动导致螺杆回转松动，上方的螺母则是用于和设备底部的安装板配合，穿过设备底板的安装孔后锁紧，就能把脚杯和设备机架连成刚性整体。底座的支撑面做了同心圆式的加强筋结构，这种设计不是为了外观好看，而是在不增加底座整体厚度的前提下，提升底座的抗弯截面模量，当设备载荷通过螺杆传递到底座中心位置时，加强筋可以分散底座的受力，避免底座边缘受压翘起，保证整个支撑面和地面的贴合度。

从安装边界的尺寸逻辑来看，M24规格的螺杆意味着配套的设备安装孔需要加工到26mm左右，留出足够的穿装间隙方便对位；底部圆盘的直径通常在150mm上下，这个尺寸是经过载荷计算的，普通工业混凝土地面的承压能力大概在C20-C30级别，150mm直径的底座可以把接触压应力控制在地面允许的承压范围内，不会出现长期受压后地面碎裂、脚杯下沉的问题；底座上的安装孔通常开在直径120mm左右的分度圆上，配套的膨胀螺栓选用M12规格即可，足够抵抗设备运行时产生的水平剪切力。螺杆的有效调节行程一般在100mm左右，这个行程范围可以覆盖绝大多数工业厂房的地面平整度误差，不需要额外垫塞不同厚度的钢板来找平，安装时只需要旋转螺杆就能快速调整设备四个角的高度，配合水平仪就能在短时间内完成整台设备的水平校准，相比传统的固定地脚，安装效率能提升六成以上。

在实际选型使用的时候，需要注意几个工程细节：首先是这类脚杯的支撑脚垫虽然有一定的防滑减震能力，但如果是冲击载荷特别大的设备，比如锻压设备、重型破碎机，还是需要在底座和地面之间加装橡胶减震垫，进一步吸收振动；其次是安装时锁紧螺母必须施加足够的预紧力矩，M24规格的锁紧螺母推荐预紧力矩在200N·m左右，保证螺纹之间没有间隙，避免设备运行时的振动导致螺纹副之间产生微动磨损，长期使用后出现支撑高度变化；另外如果设备安装位置有腐蚀性介质，比如化工车间、电镀生产线旁，需要对脚杯做表面镀锌或者达克罗处理，避免螺杆和底座生锈后无法调节高度。从建模角度来说，绘制这个模型的时候需要注意螺纹的收尾结构、螺母和螺杆的配合间隙，底座上的安装孔需要做沉孔处理，让膨胀螺栓的头部可以埋入底座表面，不会影响底座和地面的贴合，底座边缘做小倒角处理，避免安装时划伤操作人员。
