高精度扭力弹簧机械结构设计

在日常的机械结构设计工作里，扭力弹簧是出镜率极高的弹性蓄能元件，很多人对它的认知停留在简单的螺旋金属丝，但实际落地到不同工况的选型与建模，要考量的细节远不止绕制圈数这么简单。先从应用场景说起，早年接触古代弩炮复原项目时，最先拆解的核心蓄能部件就是大线径的扭力弹簧组，靠扭杆扭转蓄积的弹性势能，能在极短释放行程内给投射物提供足够初速，这类大载荷扭力弹簧对材料的抗扭转疲劳性能要求极高，一般会选用淬硬处理的弹簧钢，绕制后还要做低温回火消除内应力，避免反复扭转后出现应力断裂。除了这类特种工况，民用场景里扭力弹簧的覆盖范围更广：钟表机芯里的游丝本质是微型精密扭力弹簧，靠恒定的扭转回复力矩给走时机构提供稳定动力；玩具陀螺枪的击发结构里，小线径扭力弹簧负责在扳机扣动到位后瞬间释放，带动摩擦轮给陀螺提供初始旋转动能；汽车后备箱的铰链复位结构、离合器踏板的回位结构里，也都有适配不同安装空间的扭力弹簧，甚至坦克悬挂系统里的扭杆，本质是大尺寸的扭力弹簧变体，靠杆体自身的扭转变形吸收路面冲击，占用空间小却能提供极高的缓冲阻尼。

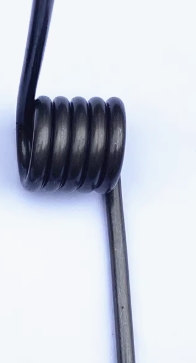

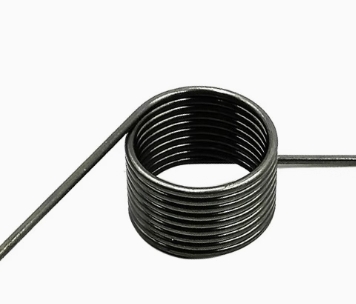

做这类弹簧的三维建模时，最先要明确的不是外形，而是安装边界：两个扭臂的夹角、安装后初始预扭角度、工作行程内的最大扭转角，这三个参数直接决定弹簧的有效圈数和线径选择。很多新手建模时容易忽略扭臂的折弯半径，实际生产里折弯处如果R角过小，反复扭转时很容易在折弯位置出现应力集中导致断裂，所以建模时要给扭臂和螺旋段衔接的位置留足够的过渡圆角，不能直接做直角折弯。螺旋部分的内径尺寸要和配套的安装芯轴留0.1-0.3mm的间隙，间隙过小会导致弹簧扭转时和芯轴摩擦卡滞，间隙过大则会让弹簧工作时出现径向窜动，影响复位精度。线径的选择要结合工作扭矩计算，不能仅凭经验选，比如同样是提供1N·m的回复力矩，工作扭转角30度和60度对应的弹簧线径、有效圈数完全不同，有效圈数越多，相同扭转角下的刚度越小，提供的力矩越平缓，适合需要恒定回复力的场景，比如柜门铰链；有效圈数少的弹簧刚度大，适合需要瞬间释放冲击力的场景，比如击发机构。

实际装配时还要考虑弹簧的旋向，和螺栓旋向的选择逻辑类似，当弹簧套在芯轴上工作时，如果芯轴有旋转趋势，弹簧旋向要选成能让弹簧在工作时越拧越紧的方向，避免弹簧工作时出现松脱打滑。比如常见的合页复位弹簧，门打开时弹簧被扭转，旋向选对的话，扭转过程中螺旋段会轻微抱紧芯轴，不会出现轴向窜动；如果旋向反了，扭转时螺旋段会有扩径趋势，很容易从芯轴上滑脱。还有扭臂的末端形状，要根据安装位置的固定结构调整：有的是直臂卡在零件的卡槽里，有的是折弯成钩状挂在固定销上，还有的末端磨平贴在零件端面，不同的末端固定方式对应的扭臂受力点不同，建模时要把受力点的位置和实际安装结构对齐，避免工作时扭臂出现额外的弯曲应力。

很多人做弹簧建模时习惯直接用螺旋线扫描生成实体，但实际生产出来的弹簧，两端的支撑圈和有效圈之间是有并紧过渡的，扭力弹簧的两端一般会有半圈到一圈的并紧段，用来给扭臂提供支撑，避免扭臂受力时从螺旋段根部直接断裂，这部分细节如果在建模时省略，后续做有限元受力分析时，根部的应力集中数据会和实际情况偏差很大，没法给选型提供准确参考。另外弹簧的表面处理也要结合使用场景选，普通室内工况做发黑处理就能满足防锈需求，潮湿或者户外工况要做镀锌甚至喷塑处理，食品接触类的场景还要用不锈钢材质绕制，避免锈蚀污染产品。

之前做自动化生产线的分拣挡板复位结构时，一开始选了标准件扭力弹簧，装上去之后发现挡板复位时冲击力太大，会把传送带上的轻量工件撞飞，后来重新调整了弹簧参数，把有效圈数增加了两圈，降低了弹簧刚度，同时调整了扭臂的初始夹角，让预扭角度减小，最终复位力矩刚好能把挡板平稳推回原位，不会出现冲击回弹。这个案例也能说明，扭力弹簧不是选个标准件就能直接用的，很多时候要根据实际安装空间和受力需求做定制化的参数调整，三维建模阶段就要把所有安装边界、受力工况都考虑进去，后续加工装配才能少走弯路。
