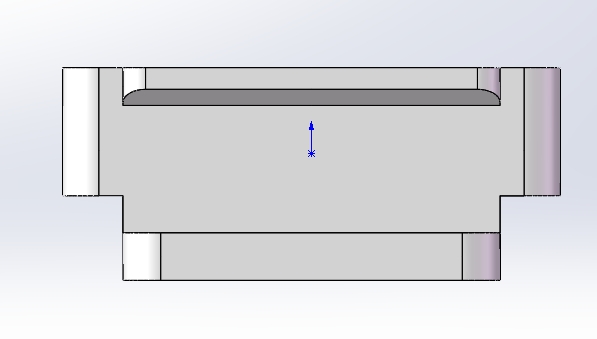

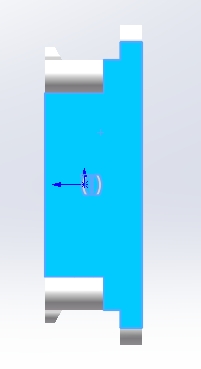

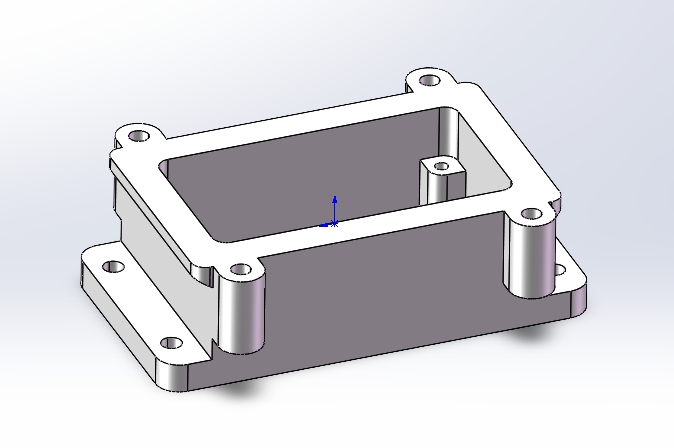

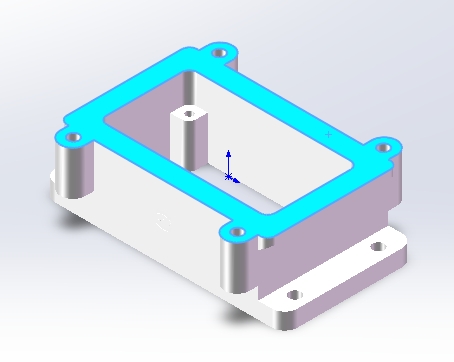

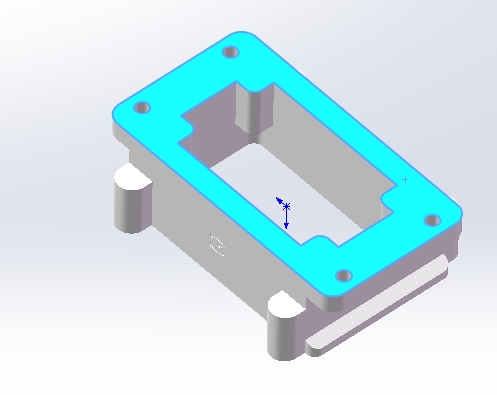

矩形航空插头内壳结构设计方案

　　在工业电气互联场景中，矩形航空插头的内壳是保障接插系统稳定运行的核心承载构件，这类部件广泛应用于轨道交通车载电气柜、工业自动化设备布线系统、户外工程机械电控单元、航空机载设备接线端等对连接可靠性、环境耐受性有严苛要求的场合，区别于民用消费级接插件的壳体设计，航空类插头内壳需要同时兼顾接触件定位精度、绝缘隔离性能、机械抗振能力与装配便捷性多重需求。从实际设备运行逻辑来看，内壳的核心作用是为插合状态下的阴阳接触件提供精准的安装定位基准，同时在接触件与外部金属壳体之间形成可靠的绝缘隔离层，避免不同回路的接触件之间出现爬电、击穿问题，也能阻断外部金属结构与带电接触件的意外导通路径。

　　在结构设计层面，这类矩形内壳通常采用模块化的腔室布局，会根据接触件的额定电流、信号类型划分不同的安装槽位，强电回路对应的槽位会预留更宽的绝缘肋条，拉大相邻导电件之间的爬电距离，弱电信号回路的槽位则会在保证绝缘强度的前提下尽量压缩空间，提升单位面积内的触点密度，适配多信号同步传输的使用需求。设计过程中需要重点考量安装边界的配合公差，内壳的外壁尺寸需要和插头外壳的内腔形成过渡配合，单边间隙通常控制在0.05mm到0.12mm之间，既保证装配时可以顺畅推入外壳内腔，不会出现卡滞问题，也能避免间隙过大导致内壳在外壳内出现窜动，影响插合时的接触件对中精度。

　　内壳上的接触件安装孔位会根据接触件的尾部结构设计对应的防转卡槽，防止接触件在插合、分离的轴向力作用下出现转动、退针问题，同时每个孔位的入口端会设计15度到30度的导向倒角，在插针插入插孔的过程中起到纠偏引导作用，降低插针偏斜导致的接触件变形、绝缘层刮伤风险。从材料选型匹配的角度，内壳的结构设计需要和绝缘材料的成型特性适配，若采用热固性绝缘材料模压成型，壁厚会设计得相对均匀，避免厚薄差异过大导致成型过程中出现收缩不均、内应力开裂问题，筋条位置的过渡圆角会控制在R0.3mm以上，减少应力集中点；若采用热塑性工程塑料注塑成型，会在壁厚位置设计合理的加强筋结构，在不增加整体壁厚的前提下提升结构刚性，避免装配受力时出现形变。

　　在实际工况适配方面，针对户外使用的场景，内壳和外壳、密封垫的配合端面会设计环形的密封槽，安装时嵌入硅橡胶密封圈，在插头锁紧后可以实现IP65及以上的防护等级，阻挡水汽、粉尘进入接触件腔室；针对高振动工况的使用场景，内壳上会设计和定位销、卡圈配合的固定槽位，装配后通过结构附件将内壳和外壳牢牢锁定，即使承受10g以上的加速度冲击，内壳也不会出现位移，保证接触件的插合深度始终处于设计范围内。很多设计人员在建模时容易忽略内壳和尾部附件的配合结构，实际上内壳的尾部需要设计和电缆密封接头、线夹适配的台阶结构，保证电缆引入后可以通过线夹压紧线缆护套，将线缆的拉力传递到壳体结构上，避免拉力直接作用在接触件和导线的压接位置，导致导线脱落、接触件退针。另外，内壳的分型面位置设计也十分关键，需要避开绝缘配合的关键面，防止合模缝产生的飞边影响接触件的安装精度，或是飞边脱落进入接触件之间造成绝缘短路问题，建模时需要在分型面位置设计合理的溢料槽，减少飞边清理的工作量。从装配流程的角度，内壳的结构需要适配流水线装配的作业逻辑，接触件安装孔的排布需要和自动送料、自动压接设备的工位间距匹配，减少人工调整的步骤，提升装配效率；同时内壳表面会设计细小的防错标识凸点，不同回路数、不同键位的内壳通过凸点的数量、位置区分，避免装配时出现混料，导致插头无法正常插合。
