工业储卸料斗支撑式结构设计

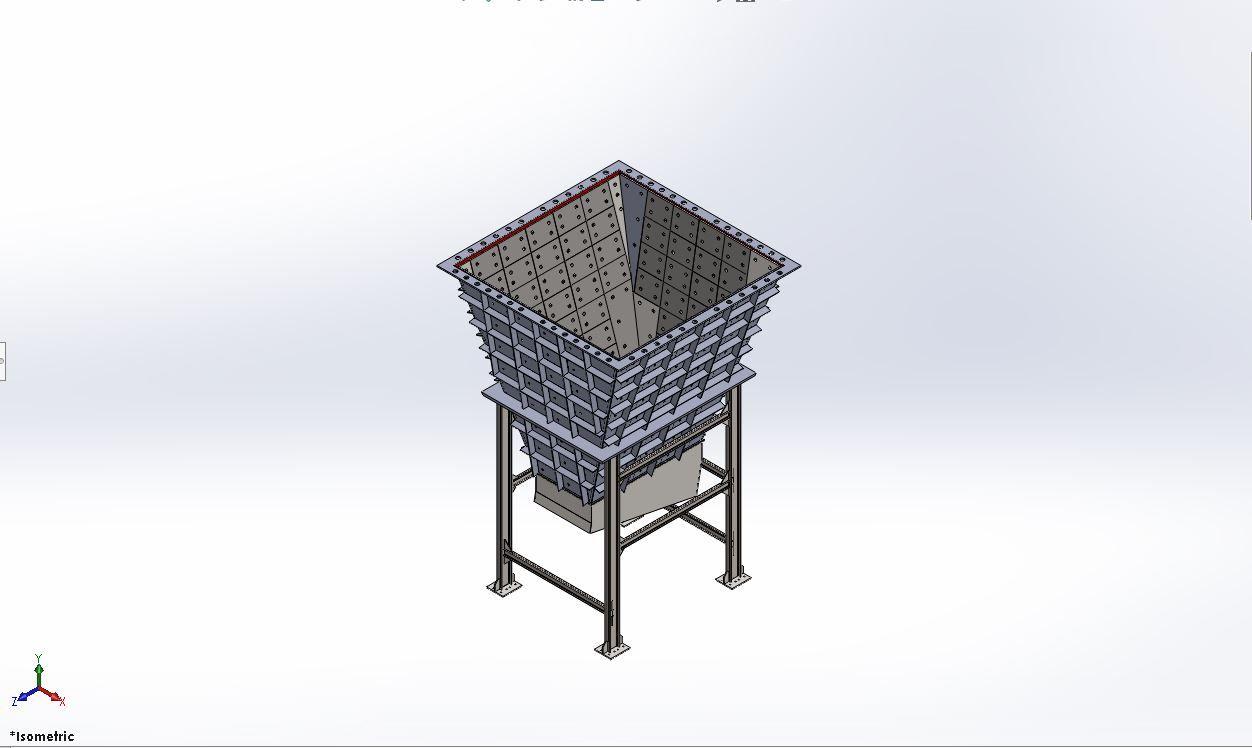

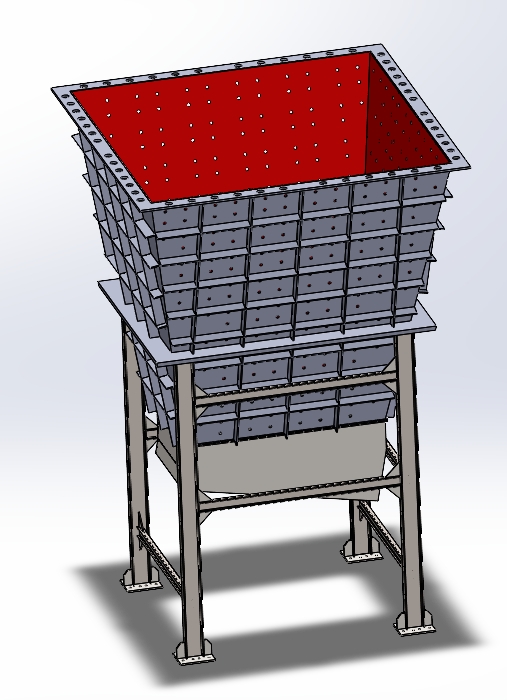

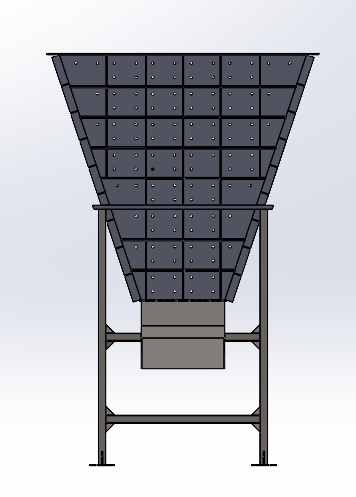

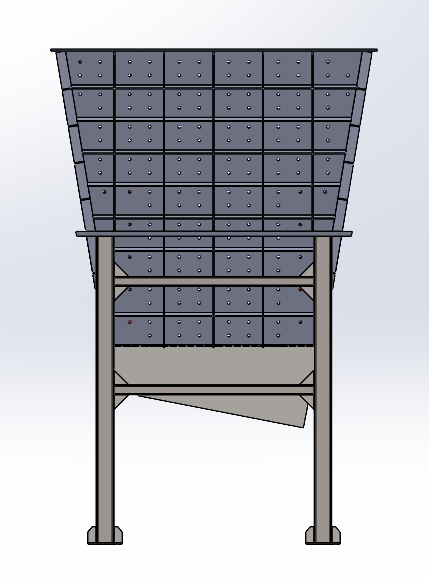

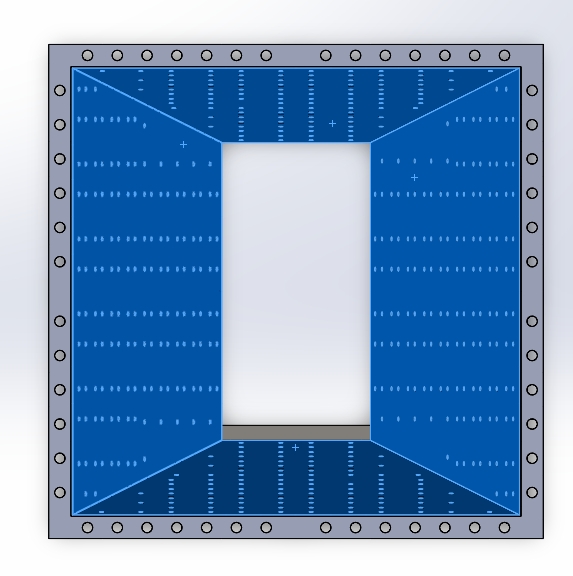

　　在散状物料处理的工业场景中，料斗是衔接上游来料与下游输送、加工环节的核心中转部件，常见于矿山选矿、建材生产、粮食加工、化工原料储运等生产线的物料暂存与给料工位，承担着缓存物料、均匀导料、控制卸料节奏的作用，避免上游来料直接冲击下游输送设备，同时抵消来料流量波动对整条生产线稳定性的影响。这款支撑式料斗采用上宽下窄的倒梯形箱体结构，上部敞口设计适配大流量来料接入，不管是皮带输送机头部落料、铲车直接投料还是抓斗卸料，都能通过大尺寸的上部开口承接物料，减少撒料风险；下部收缩为矩形出料口，可对接定量给料机、皮带输送机、溜槽等下游设备，出料口的尺寸匹配常规给料设备的接口宽度，无需额外制作过渡连接段即可完成装配。

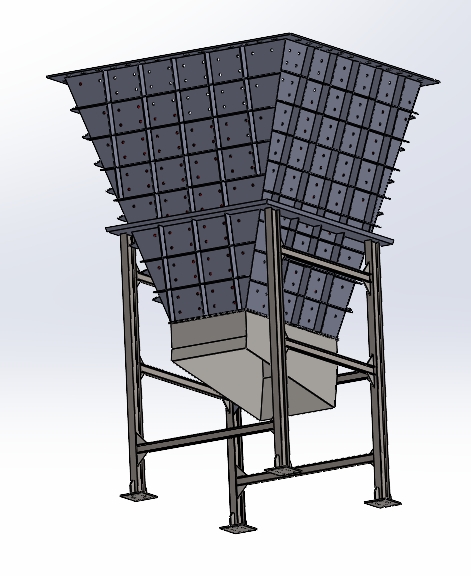

　　箱体侧壁采用分块拼接的钢板结构，每块钢板之间通过螺栓连接固定，外侧沿横向、纵向均匀布置加强筋，这种分块设计一方面降低了单块板材的加工难度，运输时可拆分后叠放，减少运输体积，现场安装时通过螺栓拼接即可，无需大面积现场焊接，缩短安装周期；另一方面加强筋的布置充分考虑了物料堆积时的侧压力，根据散料的安息角、堆积密度计算侧压力分布，在物料侧压力最大的下部区域加密加强筋间距，避免长期受物料挤压出现侧壁变形、焊缝开裂的问题。支撑结构采用四柱式型钢支架，立柱与横撑、斜撑之间通过焊接连接形成稳定的框架结构，支架底部设置安装底板，可通过地脚螺栓固定在混凝土基础或者钢结构平台上，安装时需保证支架的水平度，避免料斗倾斜导致物料偏载，出现一侧积料、出料不均匀的问题；支架的高度根据下游设备的进料高度确定，预留出足够的安装空间用于布置给料设备、检修平台或者出料阀门，同时横撑的位置避开出料口的正下方，不会阻碍物料下落或者后续的设备维护操作。

　　料斗的倾斜侧壁角度设计大于常规散状物料的安息角，针对常见的矿石、砂石、粮食、塑料颗粒等物料，侧壁倾斜角度设置在55度到65度之间，保证物料能够依靠自重顺利下滑，不会在侧壁出现粘料、积料的问题，针对含水率较高、易粘结的物料，还可在侧壁加装振动器或者空气炮的安装位，通过定期振动或者气流冲击清理粘结的物料，避免出料口堵塞。下部出料口位置预留了翻板阀或者闸板阀的安装法兰，可根据工艺需求选配不同的卸料控制部件，当需要定量给料时可搭配电液动翻板阀，通过控制翻板的开度调节卸料流量；当需要切断料流时可加装手动或者气动闸板阀，在下游设备检修时关闭阀门，无需清空料斗内的物料即可开展维护工作。

　　从安装边界来看，料斗的上部开口尺寸需匹配上游来料的落料范围，保证物料全部落入料斗内部，不会撒落到设备外部；支架的跨距需根据现场基础的布置位置确定，四个立柱的安装点位避开地下管线或者基础钢筋的位置，同时预留出足够的检修空间，方便人员进入支架内部检查出料口的磨损情况、更换易损部件。在实际使用过程中，料斗内壁可根据物料的磨损性选择加装耐磨衬板，比如处理矿石、砂石等强磨蚀性物料时，在料斗下部磨损最严重的区域安装高锰钢或者耐磨陶瓷衬板，通过沉头螺栓固定在箱体壁上，衬板磨损后可单独更换，无需整体更换料斗箱体，大幅降低后期维护成本；处理粮食、塑料颗粒等无磨蚀性的物料时，内壁可做抛光处理，减少物料与壁面的摩擦阻力，进一步提升物料下滑的顺畅度。整个结构的受力传递路径清晰，物料的重量通过箱体侧壁传递到下部的支撑框架，再通过立柱传递到基础，所有受力节点都做了加强处理，比如立柱与箱体的连接位置、横撑与立柱的连接位置都加装了加强筋板，避免应力集中导致结构开裂，能够满足长期满载运行的强度要求，适配大多数散料处理场景的中转储料需求。
