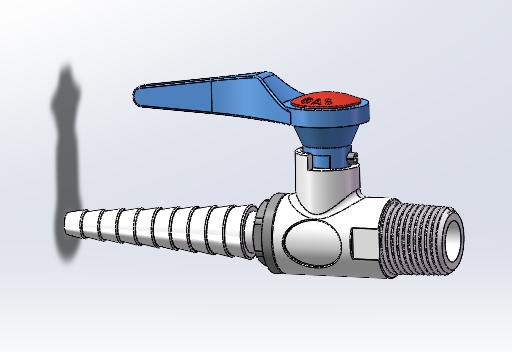

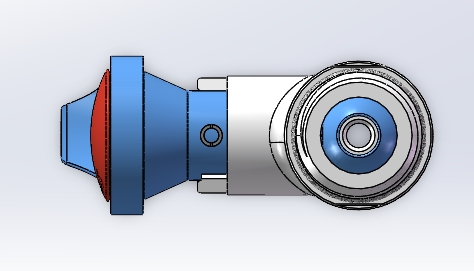

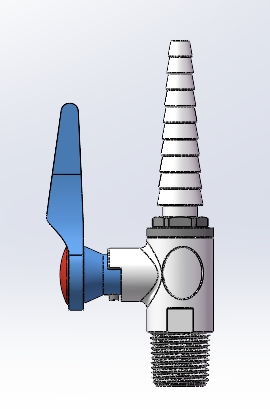

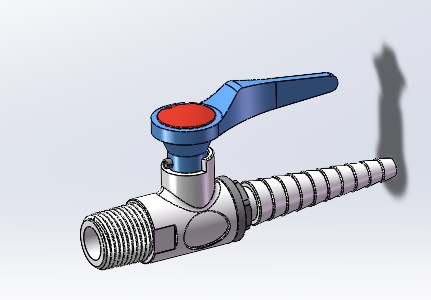

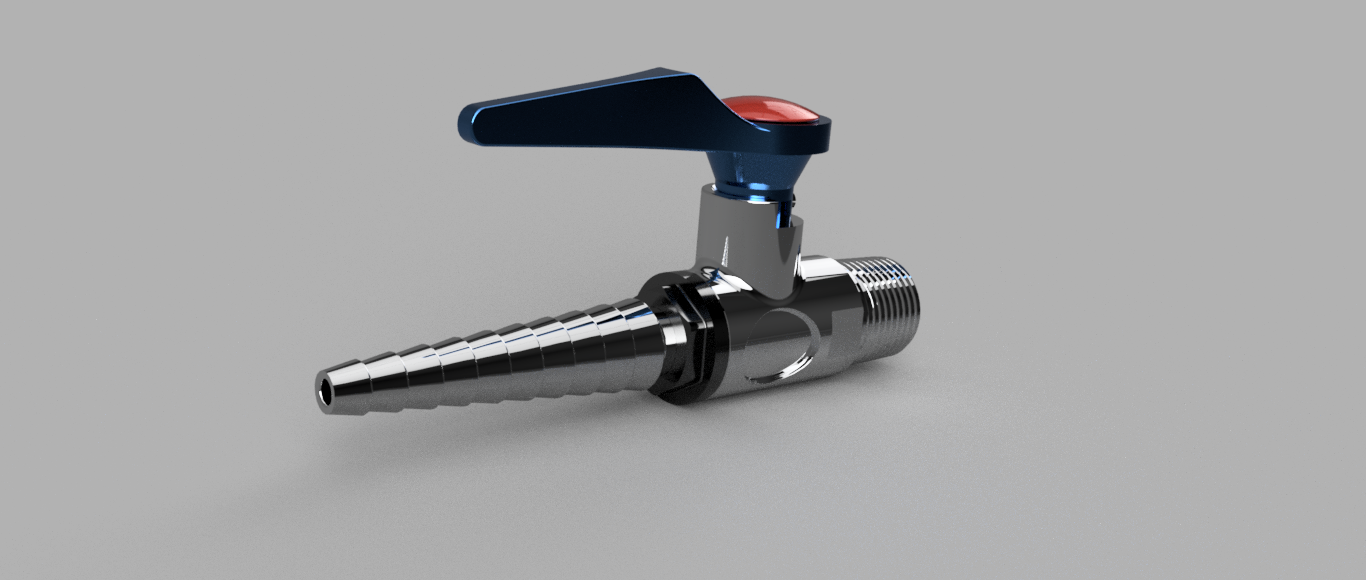

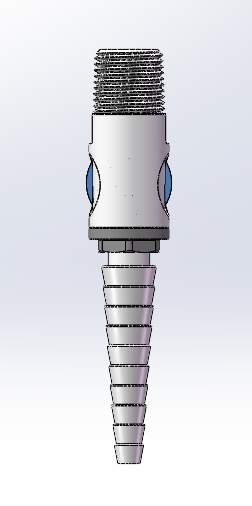

实验室气动控制流体通路开关阀结构

项目分类:阀门 发布时间:2025-06-09 ID:1020029
  • 实验室气动控制流体通路开关阀结构
  • 实验室气动控制流体通路开关阀结构
  • 实验室气动控制流体通路开关阀结构
  • 实验室气动控制流体通路开关阀结构
  • 实验室气动控制流体通路开关阀结构
  • 实验室气动控制流体通路开关阀结构

  阀体中部两侧的凸起拨块是气动驱动的受力位置,建模时特意将拨块的外圆弧设置为R3,和气动执行器的卡槽弧度完全匹配,避免驱动时出现应力集中导致拨块断裂,拨块和主阀体的衔接处做了R1的圆角过渡,消除加工时的应力集中点,也能减少组装时的锐角磕碰风险。从应用场景来看,这类阀门主要布置在实验室气相色谱、原子吸收等分析仪器的气路支路,或是小型实验反应装置的进气端,用来精准控制气路的通断,相比手动旋塞阀,它可以通过外接气动控制回路实现远程开关,适合需要频繁通断气路、或是安装位置不便手动操作的实验场景,比如放置在通风橱内部的气路控制点,实验人员不需要将手伸入通风橱内操作,通过外部的气控开关就能完成通路切换。阀体的主密封面采用平面硬密封加橡胶圈的组合结构,建模时在阀瓣和阀座的贴合位置预留了0.8mm的橡胶圈安装槽,橡胶圈的压缩量控制在20%,既可以保证密封时无泄漏,又不会因为压缩量过大导致开关阻力过高,延长密封件的使用寿命。气路驱动的进气孔设置在阀体上部的侧方,孔径1.2mm,这个尺寸可以保证驱动气压的响应速度,开关动作时间控制在0.2秒以内,满足实验过程中快速切换气路的需求,同时不会因为孔径过大导致驱动腔充气过快产生冲击,损坏阀瓣的密封结构。这款气控开关阀的建模过程中,最先敲定的是下部宝塔接头的尺寸梯度,毕竟实验室常用的软质气管规格集中在6mm到12mm区间,接头每一段锥面的倒扣角度设置在15度,既可以保证气管插入时的顺畅度,又能在通气承压后让管壁贴合倒扣斜面形成自紧密封,不需要额外加装喉箍就能承受0.8MPa以内的工作气压,适配常规实验室气源的输出压力范围。上部的外螺纹接口采用G1/4管螺纹标准,螺纹长度控制在12mm,这个尺寸刚好可以拧入实验室常见的气路面板、分气块预留的螺纹孔,不会因为螺纹过长顶坏阀体内腔的密封结构,也不会因为啮合长度不足导致接口漏气。

  建模时还考虑了安装的边界限制,阀体总高度控制在48mm,最大外径22mm,整体结构紧凑,可以在密集排布的实验室气路面板上并排安装,相邻阀门的中心距只需要预留25mm就不会出现安装干涉,节省气路排布的空间。阀体上部的螺纹根部设计了1.5mm宽的密封垫片安装位,安装时搭配聚四氟乙烯垫片,不需要在螺纹上缠绕生料带,避免生料带碎屑掉入气路污染实验介质,这一点对于高精度分析仪器的气路来说尤为重要,哪怕是微小的杂质都可能导致仪器的气路堵塞、检测数据偏差。阀瓣的行程设置为3mm,全开状态下的通径为6mm,在保证足够通气流量的同时,缩短开关动作的行程,减少驱动所需的气压,常规0.4MPa的控制气压就能可靠完成开关动作,不需要额外配置增压装置。

  从结构设计的合理性来看,整个阀体的零件拆分遵循易加工、易组装的原则,主阀体采用棒料车削即可完成加工,不需要复杂的铣削工序,两侧的拨块和主阀体为一体化结构,减少了组装环节的零件数量,降低装配误差带来的泄漏风险。下部的宝塔接头和主阀体采用同轴设计,安装软气管时不会出现偏斜,保证气管连接后的垂直度,避免气管弯折影响气路流量。在建模的细节处理上,所有的流道内壁都做了光滑过渡处理,没有直角拐角,减少气路流通时的阻力,也避免杂质在拐角处堆积,长期使用也不会出现流道堵塞的问题。驱动腔的密封采用O型圈动密封结构,密封槽的尺寸严格按照气动密封的标准设计,保证阀瓣上下动作时的密封可靠性,长期往复开关也不会出现控制气泄漏的问题。

  这类阀门的使用场景还包括小型实验台的真空气路控制,因为其密封结构可以承受-0.09MPa的负压,不会因为负压导致阀瓣自行吸合,保证真空回路的通断控制可靠。相比电磁阀,这类气动开关阀不会产生电磁干扰,适合在对电磁环境敏感的分析仪器周边使用,不会干扰仪器的检测信号,保证实验数据的准确性。建模过程中对各个配合面的公差也做了对应设置,阀瓣和阀腔的配合间隙控制在0.02mm到0.03mm之间,既可以保证阀瓣动作顺畅无卡滞,又不会因为间隙过大导致密封失效。外部所有的棱角都做了R0.5的倒角处理,避免安装和维护时划伤操作人员,也减少零件磕碰掉屑的可能。
