管道夹紧定位伸缩索引装置结构

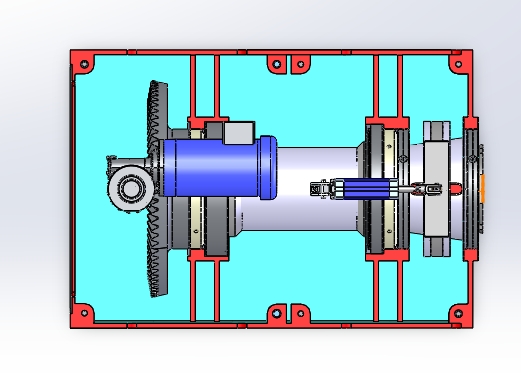

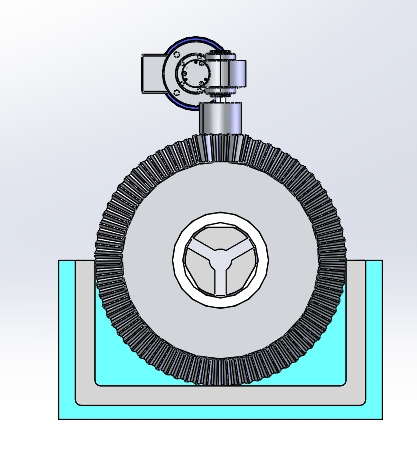

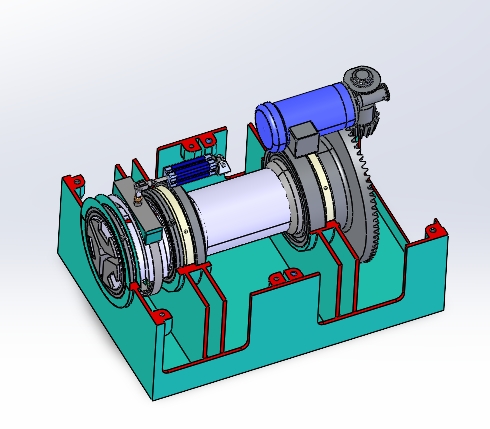

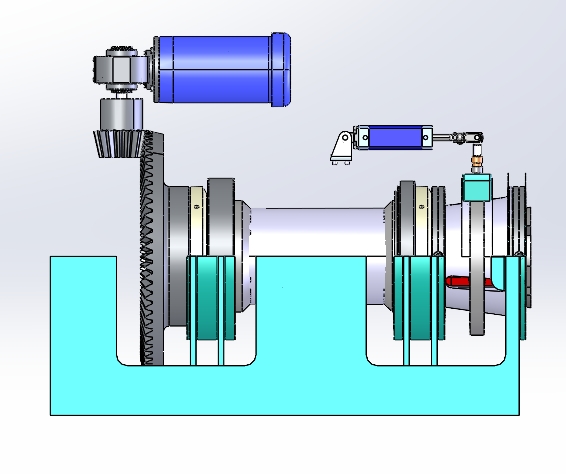

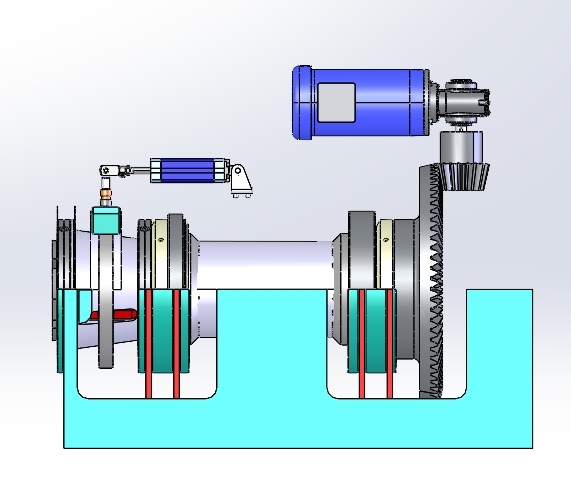

在长距离管线铺设、工业管路运维、预制管段组对焊接的现场作业场景里，管道的临时固定与位置微调一直是影响施工效率与装配精度的核心环节，这套管道夹紧与索引单元正是针对这类工况开发的专用执行结构。不同于普通固定式管夹，该结构将夹紧功能与轴向伸缩索引功能整合为一体，既可以完成对不同管径圆管的周向抱紧固定，也能带动被夹持管道沿轴向完成小范围的位置调整，适配管段组对时的对口错边调整、管路检修时的管段移位、自动化管线装配线上的工件步进输送等实际需求。

从功能实现逻辑来看，整套结构分为夹紧执行模块与伸缩驱动模块两个独立又联动的部分。夹紧模块的安装架作为整个单元的承载基体，承担着所有零部件的安装定位与载荷传递作用，安装架端部设置的圆弧型夹紧口与管道外壁直接接触，接触区域做了适配圆管曲率的型面处理，避免夹持时出现应力集中划伤管面，也能保证抱紧时的接触面积足够，防止管道受轴向力时出现打滑。夹紧口的开合动作由两组对称布置的开合板完成，两块开合板分别铰接在夹紧口的相对侧部，每块开合板都对应一套独立的驱动机构，两套驱动机构同步动作时即可带动开合板完成闭合抱紧、张开松脱的动作，这种对称双驱动的设计，能让夹紧力均匀分布在管道周向，避免单侧边夹紧导致的管道偏斜、圆度变形问题，尤其适配薄壁金属管、塑料复合管这类易变形管材的夹持作业。

伸缩单元与夹紧模块的安装架直接刚性连接，其核心作用是带动整个夹紧模块沿管道轴向完成伸出与缩回的动作，也就是实现“索引”功能——在管线连续铺设作业中，当一段管道完成对接固定后，夹紧机构可张开，伸缩单元带动夹紧架前移至下一段管位，再次抱紧后带动管段移动至对接位置，以此完成管段的步进式输送对位，替代传统作业中人工配合倒链牵拉的操作模式，大幅降低管段对位的劳动强度，也能更精准地控制轴向移动的距离，减少对口间隙的调整工作量。

从结构设计的细节考量上，这套装置的夹紧开合板驱动机构全部集成安装在夹紧单元安装架上，没有外露的悬臂结构，一方面能减少现场作业时杂物磕碰导致的机构卡滞，另一方面也能让整体结构更紧凑，缩小装置的整体占用空间。夹紧口的型面预留了一定的管径适配范围，通过调整开合板的闭合行程，可以兼容一定区间内不同外径的管道夹持，无需针对每一种管径更换夹头，提升了装置的通用性。与管道接触的夹紧口内壁可根据作业需求更换不同材质的衬垫，比如夹持不锈钢管时可更换尼龙衬垫避免铁离子污染，夹持混凝土管时可更换防滑橡胶衬垫提升摩擦力，适配不同材质管道的夹持防护需求。

在安装边界与尺寸适配方面，整套单元的底部设置有与安装基础连接的定位槽，可直接固定在流水线支架、现场作业平台或者移动小车上，安装时需保证夹紧口的中心轴线与待夹持管道的设计轴线重合，同轴度误差需控制在合理范围内，避免伸缩动作时出现卡滞、管道别劲的问题。装置的径向尺寸根据适配的最大管径设计，夹紧口张开时的最大开口尺寸大于适配管道的最大外径，保证管道可以顺利从开口处进入夹紧位；伸缩单元的行程根据常规管段的对位调整距离设计，可满足绝大多数管段组对时的轴向位移调整需求，无需额外配置牵拉设备。整套结构的载荷传递路径清晰，夹紧时的抱紧力通过开合板、铰接轴传递到安装架，轴向索引时的拉拽力通过安装架传递到伸缩单元，再由伸缩单元传递到底部安装基础，所有受力部件的结构强度都按照夹持最大管径、满载拉拽的工况做了冗余设计，避免长期作业出现结构变形。

在实际应用中，这套装置既可以单台使用完成单点位的管道固定与微调，也可以多台串联布置在长管线装配线上，配合电控系统实现多点位同步夹紧、同步移位，完成长距离管段的整体对位作业。相比传统的固定管架与牵拉设备组合，这种集成式结构不需要额外搭建临时牵拉工装，安装调试更便捷，夹紧与移位动作的衔接更顺畅，能有效缩短管线施工的辅助作业时间，也能提升管段对位的精度，减少因人工对位偏差导致的焊接错边、密封失效等后续质量问题。
