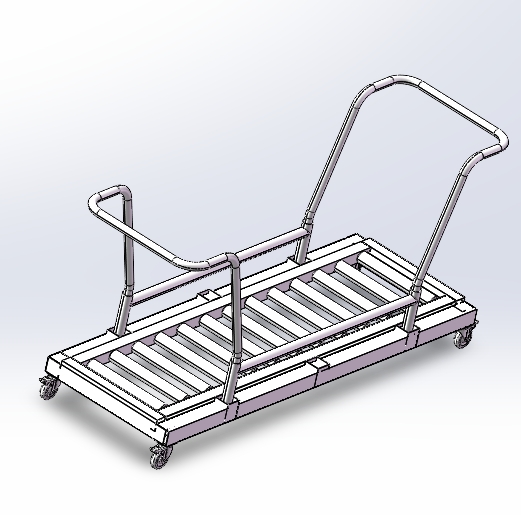

双侧扶手式辊面物料周转手推车

这款双侧扶手的辊面手推车，核心定位是车间内部工序间的物料周转作业，适配生产流水线旁的工件转运、仓储区域的料箱移位、装配工位的物料补给等高频短距离搬运场景，尤其适合需要双侧上下料的作业环境，操作人员可在车体任意一侧完成推拉操控，无需绕车调整站位，能有效缩减窄通道作业时的转身、挪位时间，在通道宽度受限的组装车间、线边仓区域适配性极强。

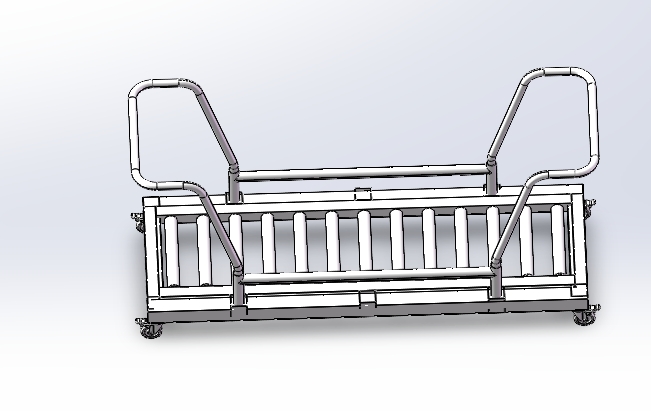

承载台面采用辊排式结构设计，辊条沿车体长度方向平行排布，单根辊条两端通过卡簧固定在台面边框的安装孔内，辊条与边框预留0.5mm转动间隙，确保工件在台面上可沿横向轻松推移，无需整体抬升重物就能完成台面上的位置调整，大幅降低上下料时的腰部受力强度；台面边框采用折边成型工艺，折边高度30mm，可避免辊条上的工件在转运过程中从侧面滑落，边框端部做圆弧倒角处理，防止转运剐蹭时划伤工件表面或操作人员衣物。

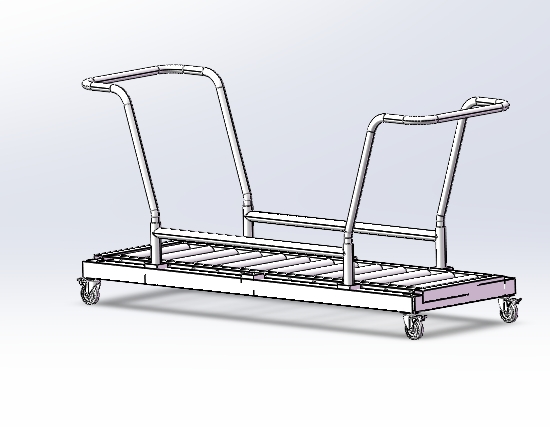

双侧扶手采用圆管弯折成型，扶手立管与台面边框通过焊接方式固定，连接处加设三角形加强筋片，满焊处理后打磨平整，避免应力集中导致扶手受力变形；扶手握持段高度设置为900mm，契合多数成年操作人员的自然握持高度，握持段做15度向后倾斜角度，推拉时手腕可保持自然伸直状态，长时间作业不易产生肌肉劳损，扶手端部套有防滑橡胶套，表面做网格滚花处理，沾有少量油污时也能保证足够握持摩擦力。

车体底部配置四个万向脚轮，其中靠近扶手两端的两个脚轮带刹车锁定结构，脚轮支架采用加厚钢板冲压成型，轮面采用聚氨酯材质，硬度控制在邵氏85A，既可以在环氧地坪、水泥地面上平稳滚动，不会压伤地坪表面，又能承受额定载荷下的长期碾压，滚动阻力小且运行噪音低；脚轮通过螺栓固定在台面底部的安装座上，安装座焊接在台面底部的纵梁上，纵梁采用矩形管焊接成整体框架，整体框架做抛丸除锈后喷塑处理，耐锈蚀能力强，可适应车间内少量切削液、润滑油飞溅的使用环境。

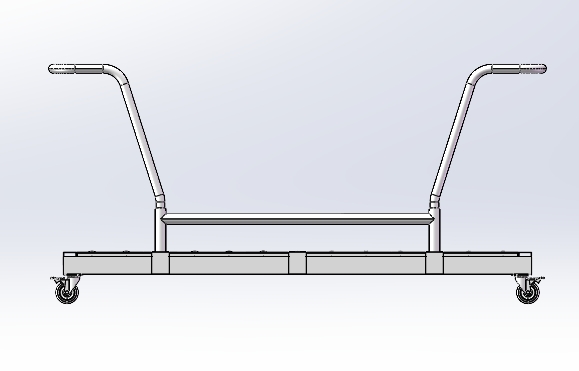

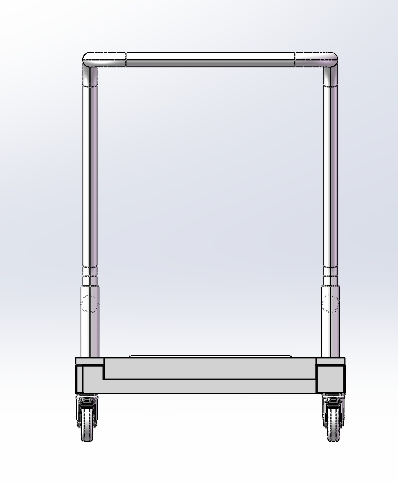

从安装边界来看，整车长度控制在1500mm，宽度800mm，扶手顶端距地面高度1000mm，可顺利通过宽度1000mm的车间通道，也能进入常规尺寸的货梯内部完成跨楼层转运；台面承载面距地面高度220mm，符合人工上下料的舒适高度，放置较重工件时无需过度弯腰；整车转弯半径控制在900mm，在货架间距1200mm的仓储区域内可完成原地转向，无需反复进退调整位置。

设计过程中重点考量了受力分布合理性，整体框架的纵梁、横梁壁厚根据额定载荷做匹配选型，额定载荷下台面最大挠度控制在2mm以内，长期满载使用不会出现台面塌陷变形；辊条的排布间距设置为50mm，可稳定支撑底部尺寸大于100mm的周转箱、工装板及成型工件，不会出现工件卡入辊条间隙的情况；扶手的受力位置做了局部加厚处理，单侧扶手施加100kg水平推力时，立管变形量小于1mm，可承受粗暴推拉作业下的冲击力。

实际使用中，这款手推车可搭配线边的流利条货架使用，工件从货架流利条滑出后可直接推到推车辊面上，再转运至下一工位，全程无需抬升工件，能大幅降低工序间转运的劳动强度；在装配工位旁，可将待装配的工件放置在台面上，操作人员可根据装配需求随时推移工件调整位置，无需反复搬动工件调整装配角度，提升装配作业效率。车体整体无易损的复杂结构，日常仅需定期给脚轮轴承加注润滑脂、检查辊条转动是否顺畅即可，维护成本极低，适合制造车间批量配置使用。
