工业级热熔钻孔加工专用机床结构设计

在薄板金属加工领域，传统钻孔工艺往往需要面对翻边、毛刺、后续攻丝同轴度差等痛点，热熔钻加工工艺依靠摩擦生热软化金属后挤压成型的原理，能一次性完成孔位成型与衬套翻边，省去后续焊接螺母、衬套的工序，这类工艺对应的专用加工设备，就是本次呈现的热熔钻机床。从实际车间应用场景来看，这类设备常部署在五金型材加工、钣金机柜生产、金属家具制造、汽车零部件轻量化加工的产线环节，针对厚度0.5mm到12mm的碳钢、不锈钢、铝合金、铜材等常见金属板材、型材做孔位加工，相比普通台钻、铣床，它的主轴刚性、转速匹配度都是围绕热熔钻的加工特性做的定向设计，不会出现普通设备加工时钻头磨损快、孔位成型差的问题。

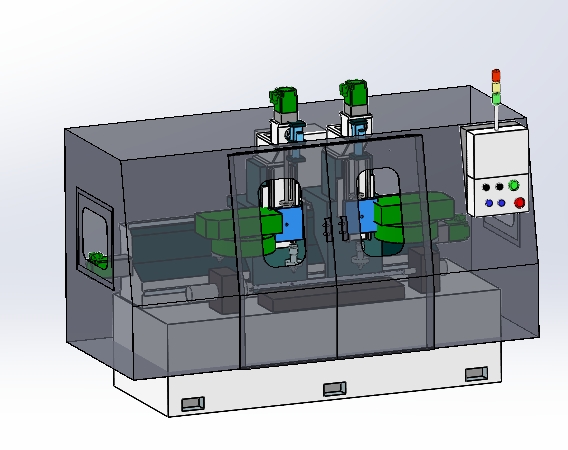

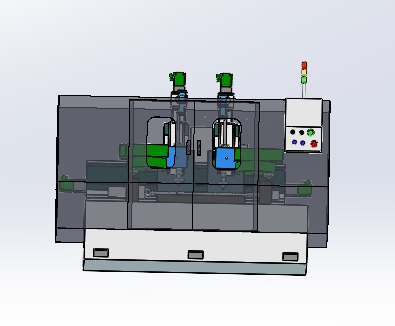

从设备功能配置来看，这款机床搭载大功率高转速主轴单元，可适配不同直径的热熔钻头，覆盖从极小孔径到31.5mm内径的加工需求，传动部分采用两级带轮12级变速结构，转速区间覆盖190r/min到4210r/min，操作人员可以根据待加工工件的材质、厚度、孔径大小，灵活匹配合适的主轴转速——比如加工薄铝板时可以选高转速档位，保证摩擦生热效率足够快速软化金属，加工厚壁不锈钢时切换到低转速大扭矩档位，避免钻头卡滞、闷车。设备的操作侧设置了清晰的操控面板与状态指示灯，三色塔灯可以直观反馈设备运行、待机、故障状态，操作人员在车间内远距离就能判断设备工况，封闭式的钣金防护舱既可以阻挡加工过程中飞溅的高温金属屑，避免烫伤操作人员，也能减少加工噪音向外传递，符合车间安全防护的规范要求。

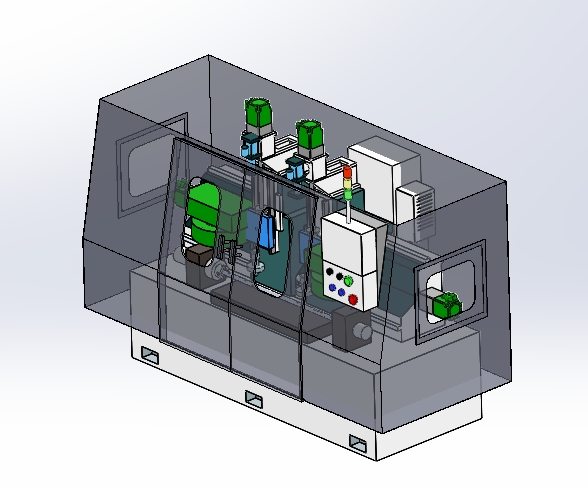

从结构设计思路上，这款设备的床身采用整体式铸铁焊接结构，经过时效处理消除内应力，避免长期使用后床身变形影响加工精度，主轴安装座采用燕尾导轨配合丝杠进给的结构，进给行程的同轴度经过校准，保证钻头下行过程中与工作台面保持垂直，避免加工出斜孔、椭圆孔。工作台面预留了标准T型槽，可以根据加工需求安装平口钳、专用工装夹具、回转分度盘等附件，适配不同外形的工件装夹，不管是长条型材还是异形钣金件都能找到合适的装夹方式。设备左侧设置了集成式的电气安装舱，将强电、弱电控制元件分层布置，既方便后期检修维护，也能避免加工过程中的切削液、金属屑进入电气舱造成元件短路。

关于安装边界与外形尺寸，这款设备的整体占地尺寸适配中小型机加工车间的布局需求，不需要做特殊的地基处理，只要地面平整度满足普通机床安装要求，垫上减震垫就可以调平投入使用，设备的进料高度、操作面板高度都按照人体工程学设计，操作人员站立操作时不需要过度弯腰或者抬手，长时间作业的疲劳度更低。设备的后侧预留了排屑口，可以对接车间的集中排屑系统，也可以配套小型集屑车单独收集加工产生的金属屑，日常清理维护的工作量很小。从实际使用的角度来说，这款设备既可以作为 standalone 的单机设备完成小批量多品种的钻孔加工任务，也可以通过简单改造接入自动化产线，搭配机械手完成自动上下料，适配批量更大的标准化零件加工场景。

在细节设计上，这款机床的主轴部分做了专门的防水密封设计，避免加工过程中使用的冷却润滑液渗入主轴轴承，延长主轴的使用寿命，进给手轮的阻尼感经过调校，操作人员手动进给时可以精准控制进给速度，匹配热熔钻加工时不同阶段的进给量要求——比如钻头刚接触工件时慢进给保证定位准确，钻头穿透工件时适当降低进给速度避免崩边。设备的传动带轮外侧都安装了安全防护罩，完全覆盖旋转部件，避免操作人员误触造成安全事故，所有的操作按钮都设置了防误触的保护罩，紧急停止按钮布置在操作面板最显眼的位置，遇到突发情况可以一键停机。
