三轴联动数控进给实训机构结构设计

这套三轴进给机构的三维建模，最初是面向职业院校运动控制实训装置的开发需求搭建的，日常也可作为小型非标数控设备的进给单元原型，用于小尺寸工件的点位、轨迹加工演示，比如教学场景下的PCB铣削、软质材料刻字，或是小型自动化工位的精密移位动作执行。从结构组成来看，X、Y、Z三个直线运动轴均采用滚珠丝杠副作为传动部件，相比普通梯形丝杠，其反向间隙小、传动效率高，能满足实训过程中对传动精度演示的需求，也能适配低速到中速的进给工况。每个轴的动力端都配置伺服电机，电机输出轴与丝杠之间通过弹性联轴器联接，这种选型是考虑到安装过程中不可避免的同轴度误差，弹性联轴器可以补偿少量的径向、角向偏差，避免电机轴承受额外的径向力，延长驱动部件的使用寿命，同时也能缓冲传动过程中的微小振动，让滑台运行更平稳。

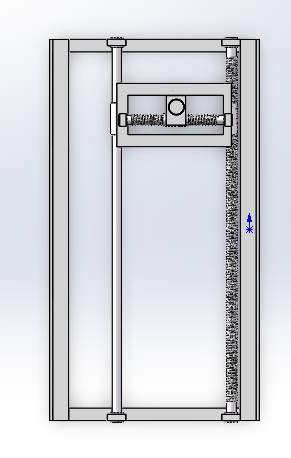

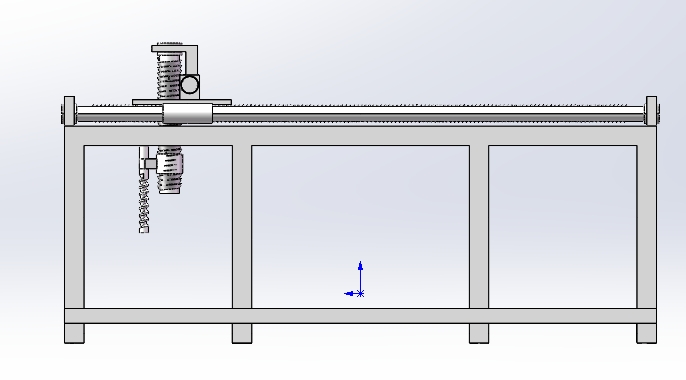

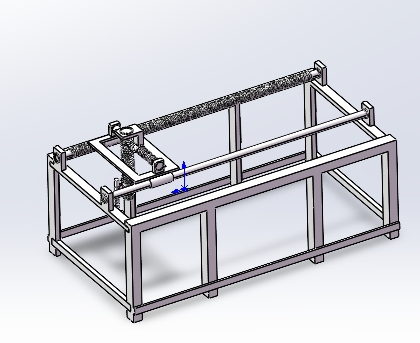

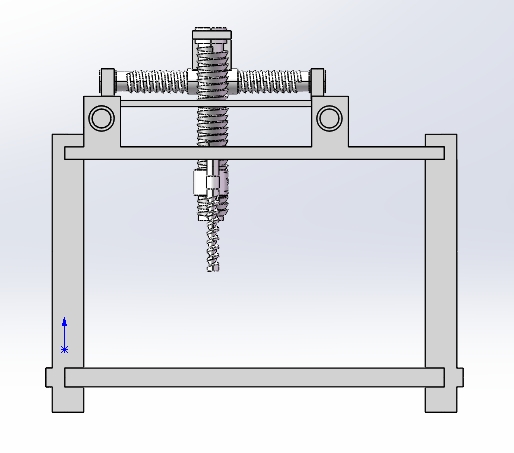

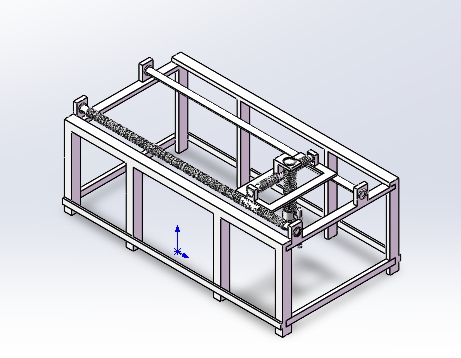

建模过程中，所有装配实体、零部件都按照实际加工的装配关系做了配合约束，没有遗漏标准件与结构件的细节，比如丝杠两端的支撑座采用角接触轴承配对安装的结构，能同时承受径向力与轴向切削反力，X轴与Y轴组成的十字滑台，下层Y轴负责前后方向的进给，上层X轴负责左右方向的进给，Z轴垂直布置在X轴滑座上，负责主轴头的上下进给，三个轴的运动范围参考了常规小型实训设备的加工空间，安装边界上，整体框架采用方管焊接后加工安装基准面的结构，底部预留了地脚安装孔，可以直接固定在实训台或者设备机架上，不需要额外做复杂的调平结构，适合教学场景下的快速拆装与原理演示。

从设计思路上，这套结构没有追求过高的加工精度，而是优先保证运动原理的清晰展示，所有传动部件都没有做外罩封装，学员可以直观看到丝杠转动带动滑台移动的全过程，观察弹性联轴器的补偿动作、丝杠螺母的运动状态，也能方便地测量各个轴的行程、传动比参数，配合控制系统完成插补运动的实训操作。Z轴的下端预留了标准的刀具装夹接口，可以根据实训需求更换不同的执行头，比如画笔、铣刀、点胶头，拓展不同的实训科目。在安装尺寸的设定上，三个轴的丝杠导程统一选用常见的5mm规格，既可以演示高速进给的工况，也能通过电子齿轮比设定实现低速微调，适配不同的教学演示需求，整体结构的宽度、深度、高度都控制在常规实训台的承载范围内，不会占用过多的教学场地空间，框架的受力经过简化校核，在Z轴带载下行、X轴Y轴快速移动的工况下，框架变形量控制在允许范围内，不会出现共振影响运动精度的问题。

实际使用场景中，这套机构除了教学实训，也可以作为小型专用设备的进给单元原型，比如小零件的检测工位移位、小型点胶设备的运动平台，只需要根据实际负载调整伺服电机的功率与丝杠的直径参数，就可以快速衍生出适配不同工况的变体结构，建模时保留了所有特征的参数化关系，修改关键尺寸就能快速调整行程与安装尺寸，不需要重新搭建整体装配关系，能大幅缩短后续衍生设计的周期。
