双层辊道物料输送设备结构设计

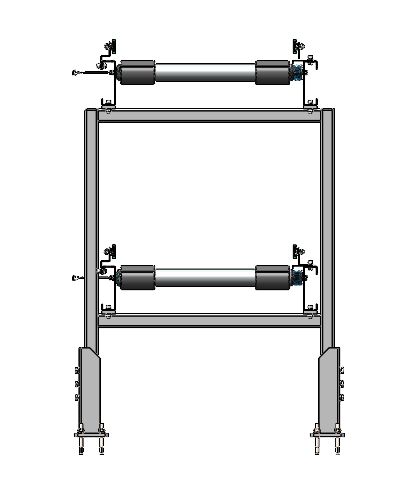

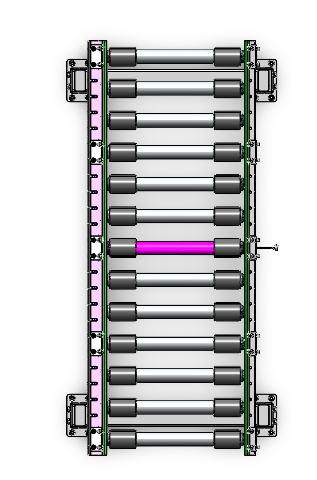

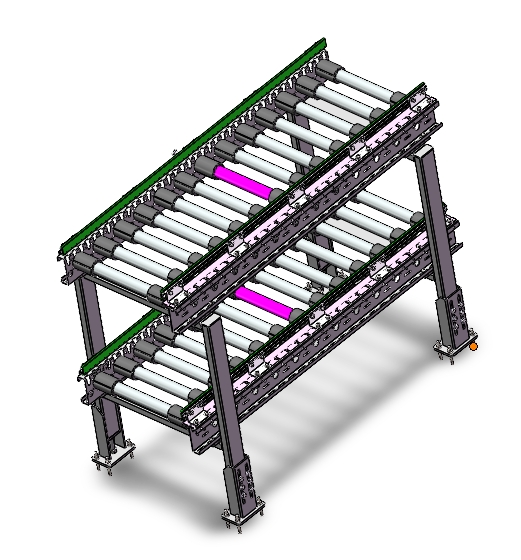

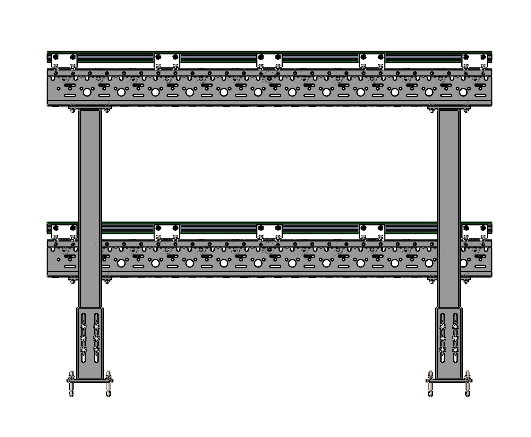

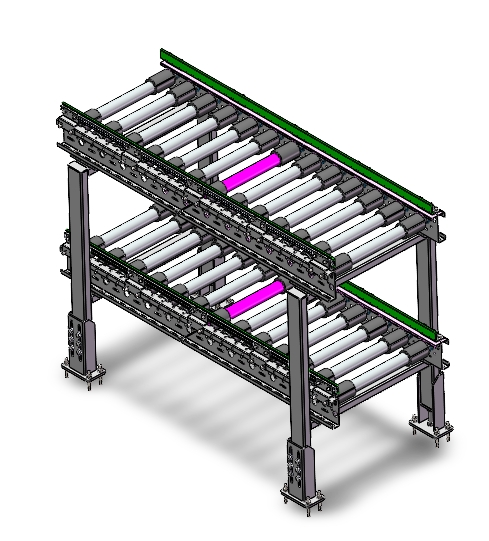

在场地纵深不足、横向排布空间受限的生产与物流场景中，单条输送线往往无法满足双向输送或者倍量输送的产能需求，这台双层结构的辊筒输送设备正是针对这类受限空间工况开发的解决方案。不同于常规单层输送设备的平铺式布局，该设备将两组独立的辊筒输送单元沿垂直方向叠装在同一组立式支撑框架上，在不额外占用地面安装面积的前提下，将单点位的输送能力提升一倍，尤其适合老旧车间改造、仓储分拣区扩容、生产线线边缓存这类无法横向拓展输送线的场景。

从实际使用场景来看，该设备可覆盖多类行业的物料流转需求：在电商仓储的拆零拣选区，上下层可分别对应不同波次的订单货物流向，避免不同SKU的物料在同一条线上混流导致的分拣差错；在食品饮料生产的包装段，上层可输送待灌装的空容器，下层反向输送完成封装的成品，省去单独布设回空线的空间；在机械加工车间的工序间流转环节，上层可输送待加工的毛坯件，下层输送完成机加工的成品件，配合线边的上下料工位即可实现工序间的物料闭环流转，无需额外占用车间通道布设第二条输送线。需要注意的是，受上下层输送面垂直间距的限制，该设备对输送物料的外形高度有明确要求，选型时需确保物料最大高度小于两层辊道的净空尺寸，避免卡料风险。

设备的功能设计围绕稳定输送与灵活适配展开，核心输送单元采用辊筒作为承载与传动部件，依靠辊筒转动时与物料底面的静摩擦力带动物料沿输送方向移动，辊筒的选型可根据实际输送物料的特性调整：输送纸箱、周转箱这类常规包装物料时可采用普通碳钢表面喷塑辊筒，成本低且耐磨性足够；输送洁净度要求高的食品、医药类物料时可采用不锈钢或者镀锌辊筒，满足卫生清洁要求；输送表面易划伤的工件或者软包装物料时，可更换为包胶辊筒，增大摩擦系数的同时避免物料底面被刮花；针对重载类的栈板物料，则可更换为堆积式辊筒，实现物料的在线缓存，避免前后段输送速度不匹配导致的物料挤压。机架部分的设计兼顾刚性与模块化需求，立式支撑腿采用型钢焊接成型，底部配置可调脚杯，可适应安装地面的不平整，调整设备整体水平度，支撑腿与上下层辊道框架之间采用螺栓连接，可根据实际输送物料的高度需求调整两层辊道之间的垂直间距，无需重新焊接机架。

从设计思路上看，该设备优先考虑了空间利用率与安装便捷性的平衡，整体框架采用对称式结构，两组驱动单元分别布置在上下层辊道的端部，驱动电机的安装座预留了张紧调节余量，可在后期维护时快速调整传动带或者链条的张紧度，无需拆解主体框架。设备的安装边界需要在前期布局时重点确认：地面安装区域需保证足够的承重能力，避免设备满负载运行时出现地面沉降；设备两端需预留至少0.8米的维护空间，方便后期更换辊筒、检修驱动组件；上下层辊道的对接端需与前后段输送设备保持高度一致，高度差控制在2mm以内，避免物料通过时出现卡顿；设备侧边可根据实际需求拓展附属配件，比如在辊道侧面安装日光灯满足工位照明需求，加装气管快速接头为线上的气动工装提供气源，加装工作台面板作为线边作业台，或者加装工具滑轨、物料架放置作业工具与待装配零件，所有拓展接口均在框架设计时预留了安装孔位，无需二次打孔破坏机架结构。

在实际选型适配时，还需要根据输送物料的单重核算辊筒的壁厚与轴径，单根辊筒的承载能力需大于输送单元长度内最大物料重量的1.2倍，避免长期负载运行出现辊筒弯曲变形；驱动电机的功率需根据输送长度、输送速度、最大总负载进行核算，保证满载启动时不会出现闷车现象；如果需要实现物料的在线分拣、积放功能，还可在辊道间隙处加装光电传感器、阻挡气缸等组件，配合控制系统实现自动化的物料流转控制，适配不同自动化程度的生产线需求。
