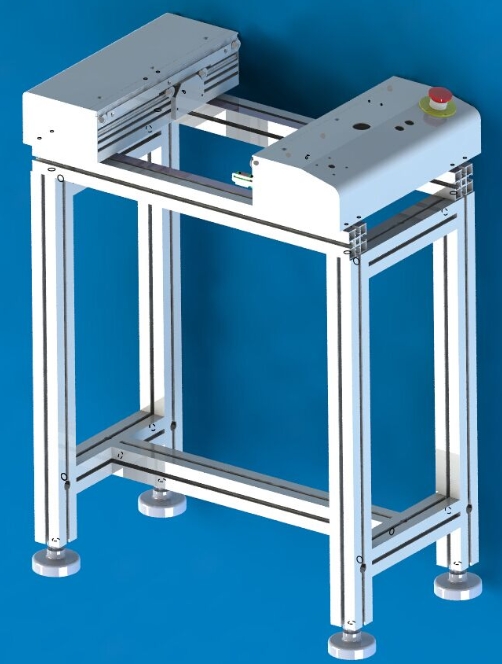

SMT生产线400规格接驳输送台结构

在SMT表面贴装生产线的工位衔接环节，不同工艺设备之间往往存在高度差、间距差，或是需要完成PCB板的暂存、转向、缓冲输送，这时候接驳台就是整条产线流畅运转不可或缺的衔接单元，本次呈现的400长度规格接驳台，正是针对短距离工位衔接场景开发的专用输送结构。

从实际产线布局来看，这类短款接驳台通常布置在贴片机与回流焊入口、AOI检测设备与下板机之间，或是多台贴片机的联机衔接位置，相比长度1米及以上的常规接驳台，400长度的机型占地空间更小，适合设备排布紧凑的车间场景，能够在极小的安装空间内完成PCB板的平稳过渡，避免工位间距过大导致的板件传输卡顿、掉落问题。

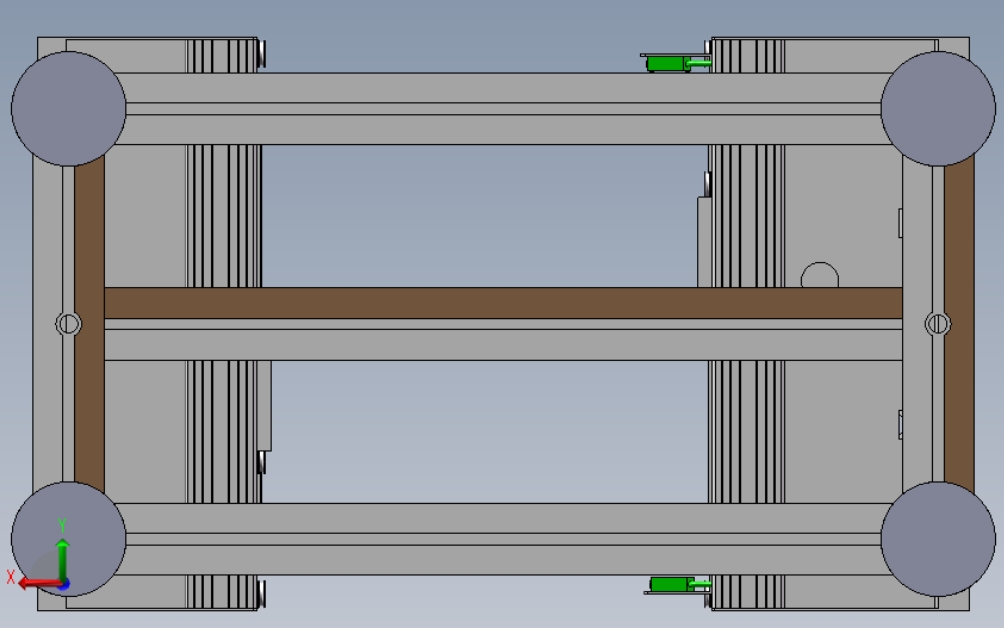

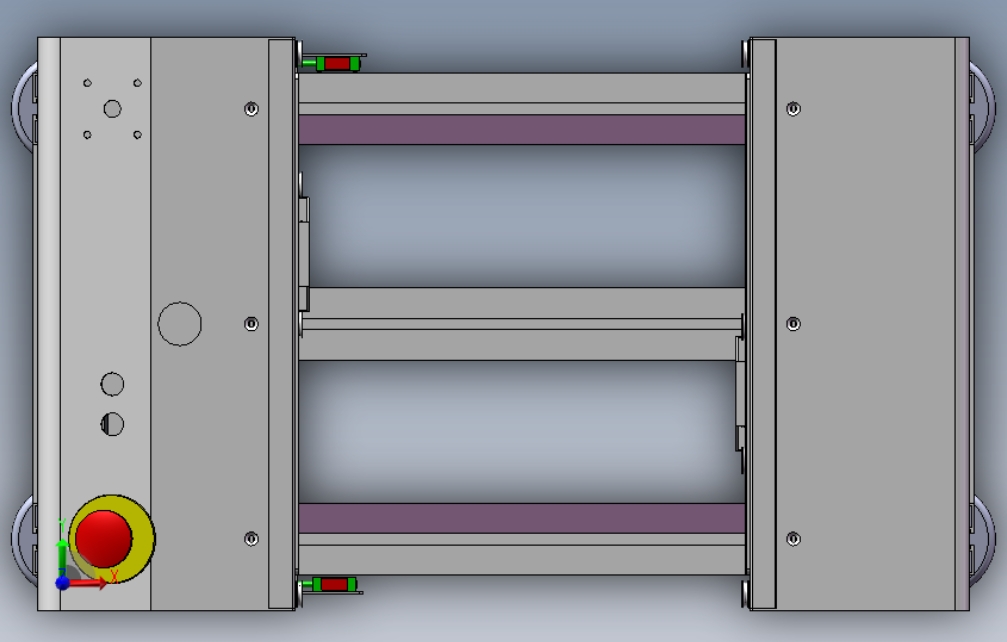

从结构设计逻辑来看，该接驳台采用双侧立式支撑板作为主体承载框架，两侧板之间通过多根横向铝型材横梁完成连接固定，这种框架结构既保证了整体刚性，又能通过型材槽位灵活调整轨道间距，适配不同宽度的PCB板输送需求。轨道部分采用前后双轨组合设计，输送皮带嵌入轨道槽内，皮带下方设置支撑托条，避免长距离输送时皮带下塌导致板件倾斜；轨道的宽度调节采用双侧同步调节结构，调节手轮布置在设备侧端，转动时可带动两侧轨道同步相向或反向移动，保证两侧轨道始终保持平行，不会出现板件卡滞、跑偏的问题。

设备的动力输送部分采用微型电机搭配同步带传动的结构，电机安装在轨道端部的侧方位置，不占用主输送通道空间，传动链路短，传动效率高，同时便于后期维护时的拆装更换。在轨道的进出端位置，设置了光电传感器安装位，可对接产线的信号系统，实现板件到位检测、启停联动，当上游设备送出PCB板时，接驳台自动启动输送，板件到达下游设备入口位置时自动停止，匹配整线的自动化生产节拍。

从安装边界尺寸来看，该接驳台主体长度为400mm，轨道宽度调节范围覆盖常规SMT产线的标准PCB板尺寸，设备整体高度可通过底部的支撑脚杯进行微调，适配不同型号贴片机、回流焊、检测设备的进出板高度差，安装时只需要将设备放置在两个工位之间，调整脚杯高度使输送面与上下游设备的输送面齐平，再固定好地脚即可完成部署，不需要复杂的地基施工或是大型吊装作业。

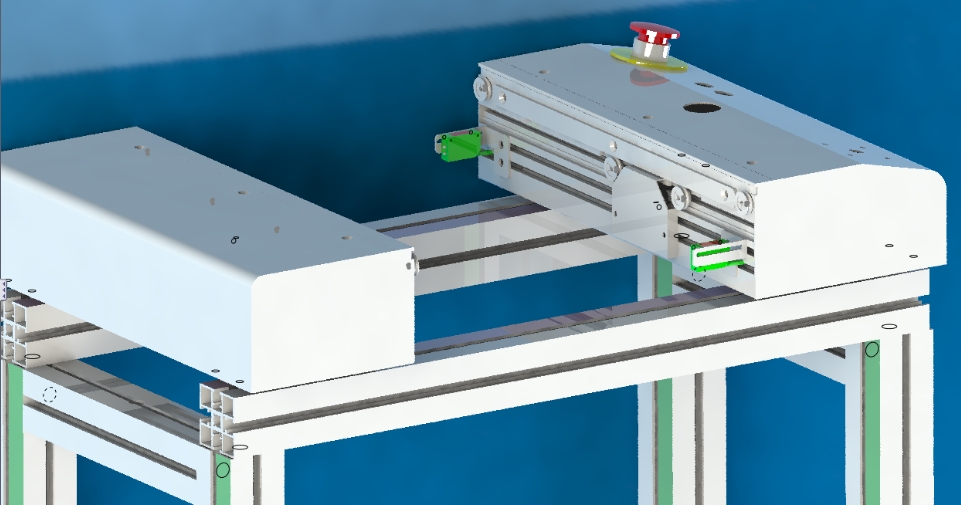

细节结构设计上，两侧的立式支撑板上预留了多个安装孔位，既可以用来安装防护罩、操作按钮、状态指示灯等附属部件，也可以根据产线需求加装挡条、止停机构、翻板机构等功能组件；设备侧端设置的急停按钮采用大尺寸蘑菇头设计，遇到紧急情况时可以快速按下切断设备动力，符合产线的安全操作规范；轨道端部设置的导向倒角，能够让PCB板进入轨道时自动导正，避免板件边缘撞击轨道端部造成损伤。

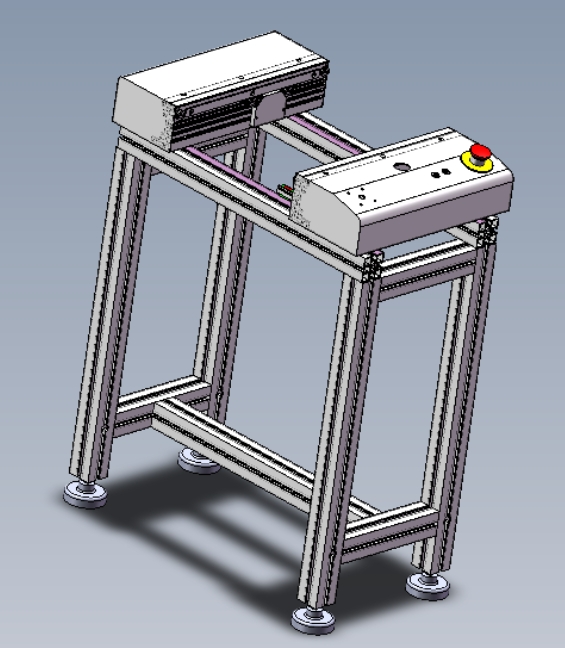

在三维建模的细节处理上，该结构完整还原了接驳台的所有装配关系，从侧支撑板的螺栓固定点位、轨道的型材截面、皮带的安装槽位，到手轮、急停按钮、传感器支架的细节结构都做了完整呈现，工程师可以直接在模型基础上进行二次修改，比如调整轨道长度适配不同的工位间距、更换不同规格的输送电机、增加调宽机构的电动组件升级为自动调宽机型，也可以直接提取模型中的零件图用于生产加工，或是导入产线仿真软件中进行整线的节拍模拟，验证不同工位排布下的板件输送效率，提前发现产线布局中可能存在的干涉、卡顿问题。

这类短规格接驳台相比长距离输送台，结构更紧凑，加工成本更低，运行稳定性更高，日常维护只需要定期检查皮带张紧度、清理轨道内的灰尘和焊渣残留即可，不需要复杂的保养流程，在中小批量SMT生产线、实验室打样线中应用十分广泛，能够有效衔接不同工艺工位，减少人工转运板件的工作量，提升整条产线的自动化运转效率。
