风电叶片翻转用顶升同步液压阀组

在风电叶片生产与转运环节，叶片翻转工序是核心高危作业节点，单支数十米长的叶片重量可达数十吨，顶升过程中一旦出现多缸位移不同步，轻则导致叶片壳体受扭产生内部纤维分层，重则直接引发工件倾覆报废，这套同步阀组正是为解决该类工况痛点开发的液压控制核心部件。

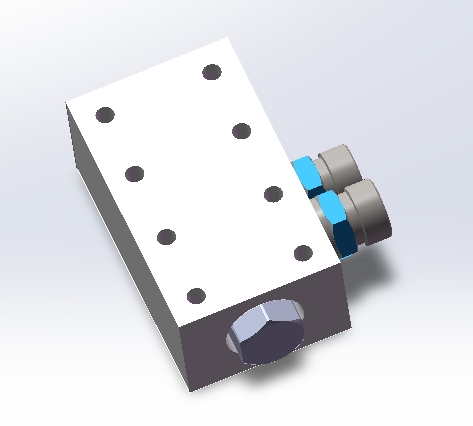

从实际安装边界来看，阀组采用集成块式布局，主体为矩形钢制阀块，顶面均匀布置8个内螺纹安装孔，孔位公差控制在±0.02mm范围内，可直接通过内六角螺栓固定在顶升泵站的阀组安装面板上，安装面平面度要求不低于0.03mm，避免阀块受安装应力导致内部油道变形。阀块侧面预留两个标准外螺纹油口作为压力油输出端，直接对接顶升油缸的无杆腔，油口轴线与阀块安装面平行，可减少外接管路的弯折角度，降低管路沿程压力损失；阀块端面设置的调节螺堵为比例压力模块的调试接口，可在现场调试阶段通过调节螺堵的旋入深度，对初始压力偏值进行手动校准，无需拆解阀块即可完成基础参数匹配。

设计阶段优先考虑了工况的抗污染能力，风电生产车间多存在玻纤粉尘、环氧树脂雾滴，阀组所有外接油口均配备密封堵头，集成块内部油道采用交叉孔去毛刺工艺，避免加工残留铁屑在高压油冲刷下卡滞比例阀阀芯。不同于常规同步阀采用的纯节流调速方案，这套阀组在分流集流阀的基础上集成了比例压力调节模块与反馈传感器接口，工作时液压油从进油口进入阀块后，首先经过内置的高压过滤器过滤杂质，再进入分流集流阀进行初始流量均分，分别向两组顶升油缸供油；当某一侧油缸因叶片局部刚度大、摩擦阻力高出现位移滞后时，外置的位移传感器会实时采集行程差值信号，反馈给外部PLC控制器，控制器输出对应电流信号调整比例压力模块的开度，对滞后侧油路的压力进行动态补偿，将多缸的同步误差控制在毫米级范围内。

从功能特性来看，这套阀组的闭环控制逻辑可完全消除传统翻转作业中存在的力矩死点，传统开式同步阀在负载偏差超过15%时同步精度会急剧下降，而该阀组配合PID控制算法，可在负载偏差30%的工况下仍保持稳定的同步精度，顶升过程中压力波动值不超过0.2MPa，避免叶片因局部受力突变产生形变。阀块的油道设计采用了最小沿程阻力原则，所有油道转角处均做圆弧过渡，相比直角油道可减少约20%的局部压力损失，在额定流量下阀组的总压降不超过0.3MPa，可降低泵站的功率配置要求。

现场应用时，该阀组可直接适配现有风电翻转工装的液压系统，无需对原有管路进行大规模改造，安装时仅需保证阀块安装面无凸起焊渣、杂质，按对角顺序拧紧安装螺栓即可；调试阶段先在空载状态下完成三次全行程顶升动作，排出阀块内部空气，再通过调节端盖处的螺堵将两侧初始流量调整一致，最后接入位移传感器完成闭环参数校准即可投入使用。在长期连续作业工况下，阀组的比例阀芯采用硬质合金镀层，抗磨损能力是普通铜质阀芯的4倍以上，可适应风电行业长时间、大负载的连续作业需求，避免因阀件磨损导致同步精度下降引发的生产风险。
