钢片胶条非标自动组装设备结构设计

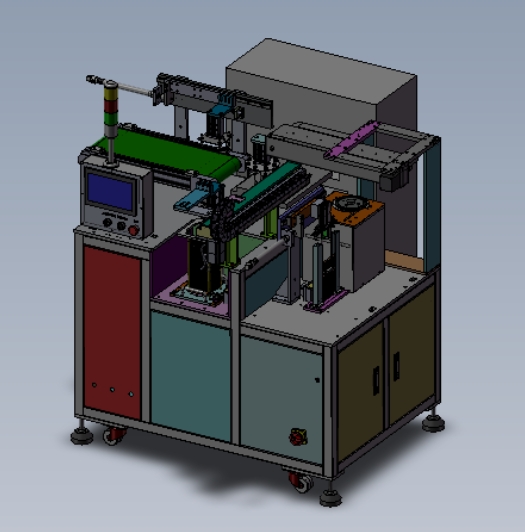

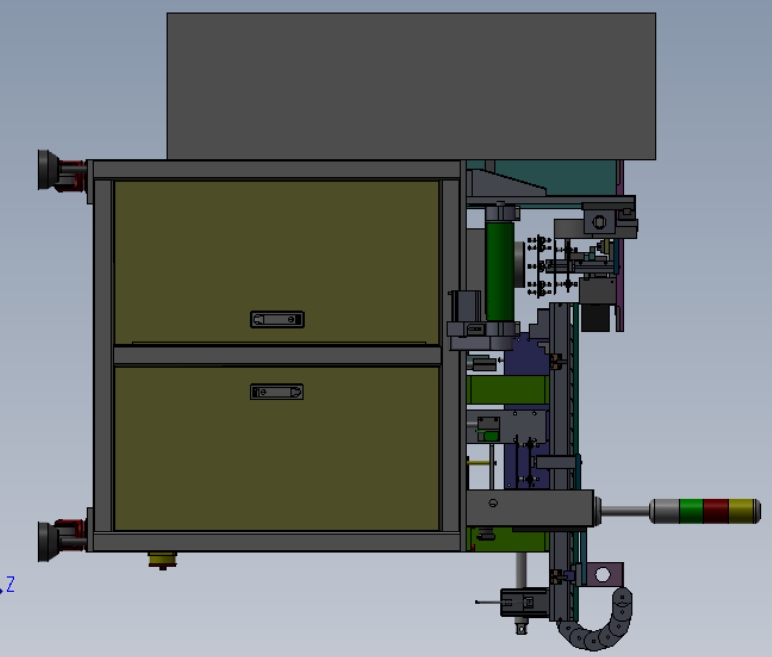

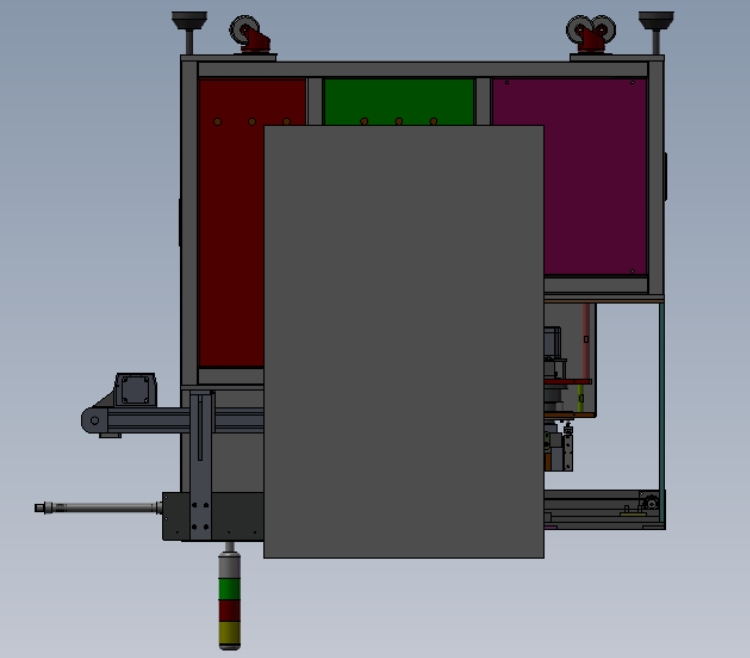

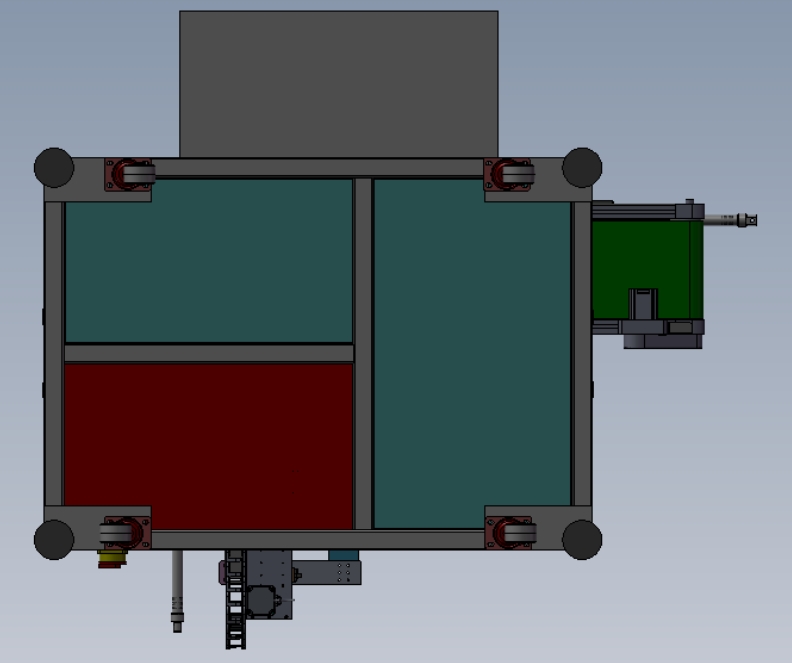

　　在消费电子配件、小型五金密封件、汽车内饰辅件的批量生产环节里，钢片与胶条的嵌合组装长期是人工占比偏高的工序——两种物料材质特性差异大，钢片刚性强易刮伤胶条表面，胶条质地偏软易出现形变错位，纯人工组装不仅单工位效率波动大，还容易出现压合不到位、嵌合偏移的不良品，这类非标自动组装机正是针对这类细分装配场景开发的专用生产设备。从整机布局来看，设备采用框架式方通焊接底座作为承载主体，所有功能工位均集成在底座台面范围内，安装时仅需预留台面周边800mm的操作维护空间，底部配置可调脚杯，可适应车间地面±15mm的高度差调整，无需额外做预埋地基，适配多数中小零部件生产车间的线边布局需求，可直接对接前段冲压件出料线与后段成品检测包装线，减少工序间的物料周转距离。

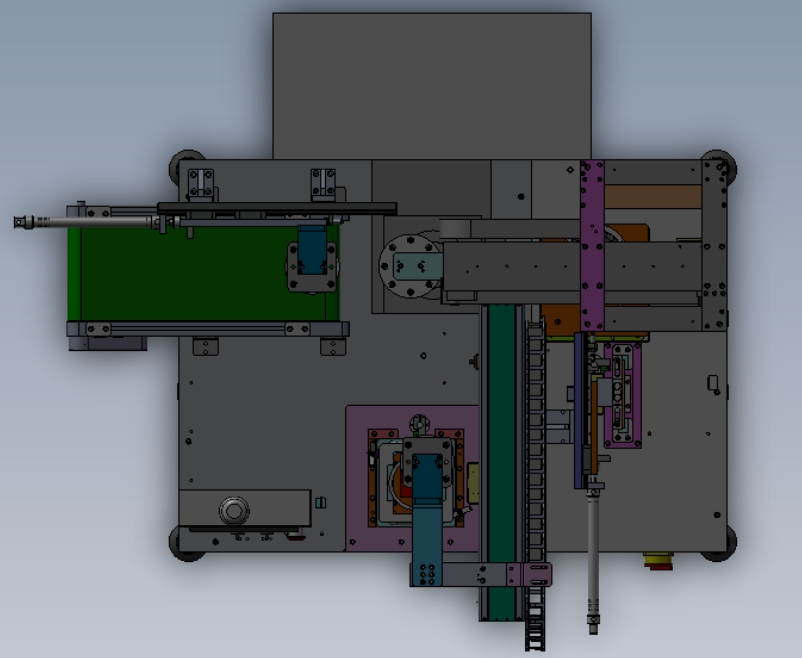

　　设备的功能逻辑围绕钢片、胶条、壳体三类物料的流转路径设计，上料工位采用分层定位结构，操作人员仅需将成叠的钢片、胶条分别放入对应的料仓定位槽内，料仓自带的分料机构会逐次将单片物料推送至定位工位，避免双片叠料导致的卡机问题；第一搬运机构采用带真空吸头的直线滑台模组，可根据钢片与胶条的外形尺寸调整吸头位置，吸头配置缓冲弹簧，接触物料时的下压力度可通过调压阀微调，避免刚性接触压弯钢片或者戳伤胶条表面。

　　传送装置采用皮带式输送线，线体上设置有与壳体外形匹配的定位治具，治具可根据不同规格的壳体快速更换，换型时间控制在15分钟以内，适配多品种小批量的生产需求；当壳体随输送线移动至装配工位时，线体侧边的阻挡气缸会升起定位壳体，确保装配位置的重复精度控制在±0.2mm范围内，此时搬运机构将预定位好的钢片与胶条依次放入壳体内的对应卡槽位置，后续的按压装置采用伺服电缸驱动压头，压合行程可根据产品的嵌合深度参数设置，压合过程采用分段速度控制，接触物料前采用快速下行提升效率，接触胶条后切换为慢速压合，避免压合速度过快导致胶条被挤压变形，压合到位后会保持1s的保压时间，确保钢片与胶条完全嵌入壳体卡槽内，不会出现回弹松脱的问题。

　　成品搬运机构位于输送线的末端，当压合完成的成品随线体移动至出料位时，夹爪机构会将成品抓取至出料滑道或者直接对接后段的周转箱，整个流程无需人工介入装配动作，操作人员仅需定时补加上料仓内的物料、抽检成品装配质量即可，单班可减少3-4名装配人工的投入，同时装配不良率可控制在0.3%以内，远低于人工组装的不良水平。从结构设计的细节来看，所有与物料接触的部位均采用防静电POM材质加工，避免金属材质刮伤工件表面；设备的气动元件与电气元件均集中安装在底座内部的安装板上，侧面设置可开合的维护门，方便日常检修与元件更换；设备的操作面板设置在上料工位的侧方，高度符合人体工程学设计，操作人员站立操作时无需弯腰即可完成参数调整与设备启停操作。整机的外形尺寸控制在长1200mm、宽800mm、高1500mm范围内，整机重量约280kg，可通过手动液压叉车直接转运调整位置，无需大型吊装设备，适配车间灵活调整产线布局的需求。
