微电机端盖刷架自动组装设备结构

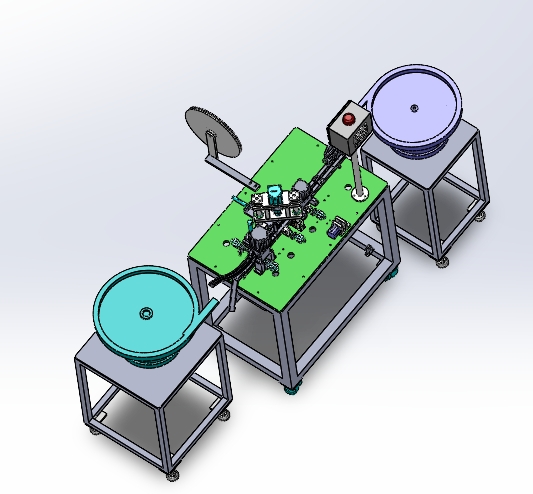

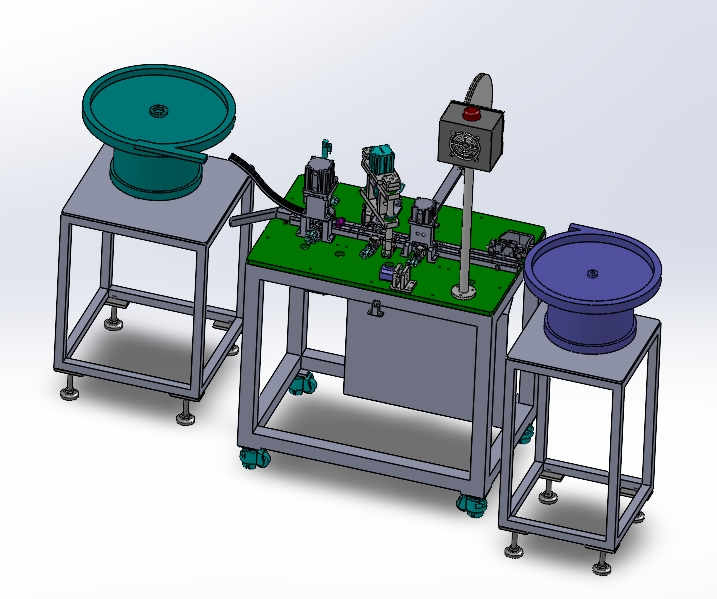

　　在小型驱动电机量产环节，端盖与刷架的装配精度直接决定电机运转时的电刷接触稳定性、换向火花大小以及整机使用寿命，过往依赖人工逐工位摆放、手动铆接的作业模式，很容易出现刷架偏移、铆钉压合力度不均、电刷预压角度偏差等问题，不仅单工位节拍难以突破8秒每件，长期作业下的人工疲劳还会导致不良率随作业时长攀升，这款组装设备正是针对微电机端盖组件的装配痛点开发，适配直径20mm-60mm区间的常见微电机端盖规格，可覆盖消费电子、小型家电、汽车微执行器领域的多数微电机装配需求。设备整体采用分体式机架布局，主作业台采用方管焊接框架搭配15mm厚电木板台面，底部配置可调脚杯与万向脚轮组合，既可以在调试阶段灵活推移换位，量产时又能通过脚杯调平锁死，避免铆压作业时机台晃动影响压装精度；主台两侧独立设置振动盘安装机架，分别承接端盖原料与刷架、铆钉原料的上料作业，两个振动盘机架与主作业台采用分体式连接设计，可阻断振动盘持续送料时产生的高频振动传递到主作业台面，避免各装配工位的定位基准出现偏移。

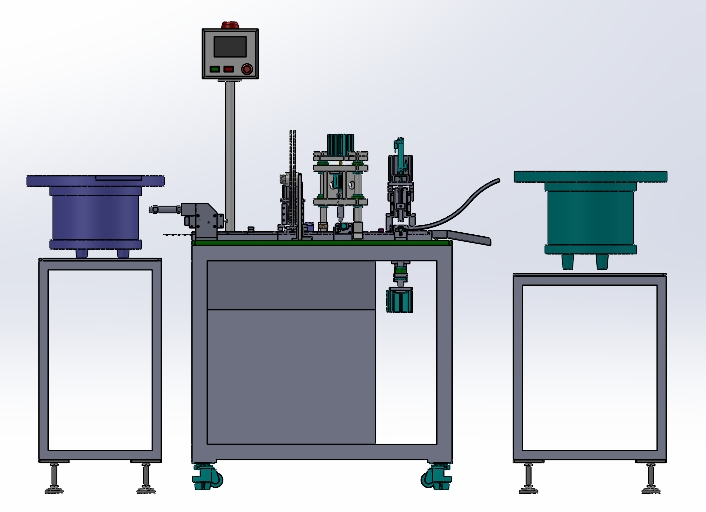

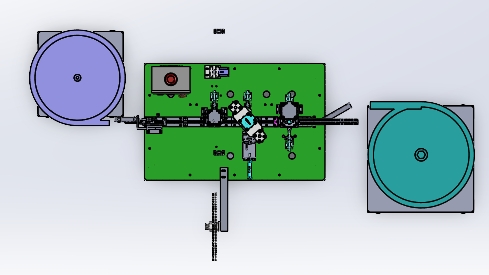

　　主作业台面从左到右依次排布端盖上料定位工位、刷架取放预装工位、双铆钉自动上料工位、双点位同步铆压工位、成品出料工位，各工位之间采用直线拨叉机构实现工件的逐工位转移，拨叉的定位卡槽根据端盖外轮廓仿形铣削，每次转移行程固定，工位间重复定位精度可控制在0.05mm以内，满足刷架与端盖安装孔的对位要求。端盖上料侧的振动盘采用顺时针螺旋送料结构，出料轨道设置挡边与姿态筛选缺口，只有开口方向朝上、外缘定位凸点对齐轨道卡槽的端盖才能顺利输送到上料工位，其余姿态的工件会自动落回振动盘内重新排序，无需额外增设视觉检测工位即可实现端盖的有序上料；另一侧的振动盘同时完成刷架与铆钉的排序送料，轨道末端设置分料机构，每次仅放行一组刷架与两颗铆钉到待取位置，由工位上的直线滑台带动气动夹爪将零件依次放置到端盖对应的安装位上。

　　设备的铆压工位采用双铆头同步下压结构，两个铆头的间距可根据端盖刷架的安装孔距灵活调整，下压动力采用可调行程气缸搭配压力调节阀，可根据铆钉材质与直径设置合适的压合力，压合行程设置硬限位块，避免压合过度导致端盖变形或者刷架碎裂；铆头端部采用仿形凹坑设计，压合后铆钉端部可形成均匀的翻边结构，保证刷架与端盖的连接强度，同时不会刮伤刷架上的电刷安装面。设备的控制箱安装在主台面上侧的立架上，操作面板设置启动、急停、手动调试按钮，可在换型时单独控制每个工位的动作，方便调整各滑台行程、夹爪开合位置以及铆压深度；台面下方的柜体用于安装电磁阀、气源处理三联件以及控制线路，所有气路管线均采用拖链收纳，避免设备运行时管线剐蹭工件或者运动部件。从安装边界来看，设备含两侧振动盘的总宽度约1.8米，总长度约1.2米，主作业台高度为0.85米，符合人工站立补料的操作高度要求，振动盘顶部高度约1.4米，补料时无需借助登高工具即可完成原料添加；设备气源接口设置在主台架侧下方，适配工厂常见的0.5-0.7MPa压缩气源，无需额外配置液压动力单元，整体能耗较低，可直接接入现有生产线的组装工位，与前后段的端盖上料、成品检测工位对接。

　　在实际量产场景中，该设备仅需一名操作人员定期向两个振动盘内补充原料即可，单班产能可达到3000件以上，相比人工作业模式可减少70%的工位操作人员，同时铆压力度与装配位置的一致性远高于手动作业，可将端盖刷架装配的不良率控制在0.2%以内，大幅降低后续电机总装后的返修概率。设备的各工位夹具均采用快换式设计，换产时仅需更换拨叉卡槽、定位座以及铆头，调整各滑台的行程参数即可适配不同规格的微电机端盖装配，换型时间可控制在30分钟以内，适配多品种小批量的微电机生产需求。
