家居弱电布线用多媒体集线箱结构设计

在现代住宅装修的隐蔽工程环节，弱电系统的规整度直接决定了后期居住使用的网络、影音、通讯信号稳定性，多媒体集线箱作为整个家居弱电系统的核心汇聚节点，其结构设计合理性直接影响施工效率与后期运维便捷性。从实际家装施工场景来看，这类箱体通常预埋在入户玄关、客厅电视背景墙后方的墙体内部，安装时需要提前匹配墙体砌筑厚度预留嵌入槽位，箱体的外框边缘需要与完成后的墙面保持齐平，避免后期面板安装出现缝隙影响美观。

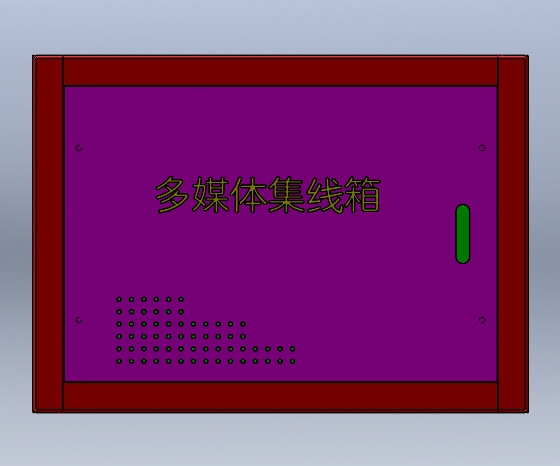

从功能设计层面来看，该款集线箱采用了内嵌式安装的主体框架结构，箱门采用可拆卸式铰接设计，日常维护时可以直接开启箱门调整内部线缆排布，不需要破坏周边墙面装饰层。箱体内部预留了充足的理线空间，能够同时容纳网线、电话线、有线电视同轴电缆、VGA视频线、色差分量线、USB延长线等多种弱电线缆的端接与中转，不同类型的线缆可以通过箱体内部预设的理线卡位分开排布，避免强电线路的电磁干扰串入弱电信号链路，保障网络传输、视频信号、语音通讯的稳定性。

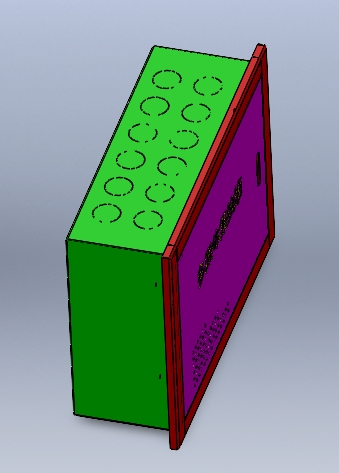

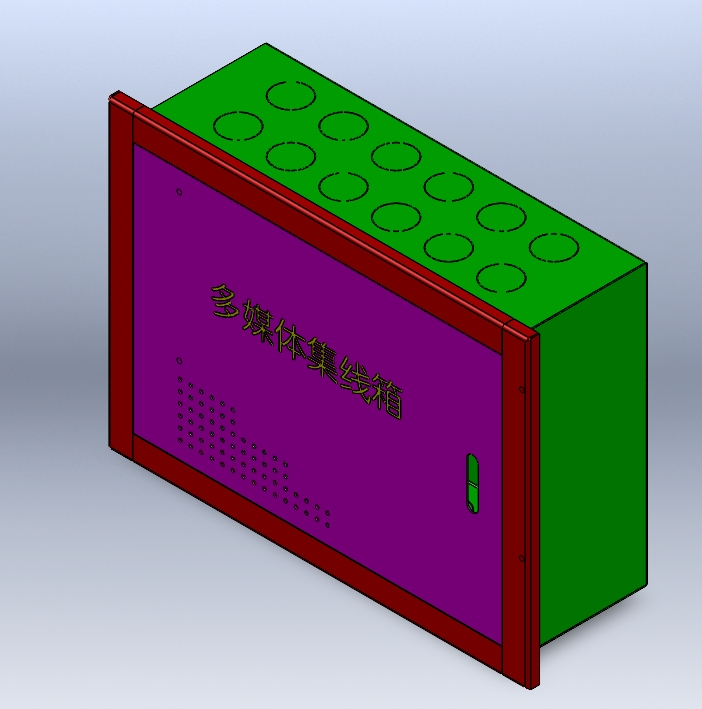

在结构设计思路上，这款箱体优先考虑了施工阶段的容错性与后期使用的扩展性：箱体侧边预留了多组不同直径的敲落孔，施工人员可以根据现场入户线管的实际排布位置，敲除对应位置的敲落孔穿入线缆，不需要额外在箱体上钻孔切割，大幅降低现场施工的改动工作量。箱体内部预留了模块化设备的安装位，可以根据住户的实际需求加装网络交换机、有线电视分配器、电话分线模块、POE供电模块等弱电配套设备，不需要额外扩充箱体尺寸。

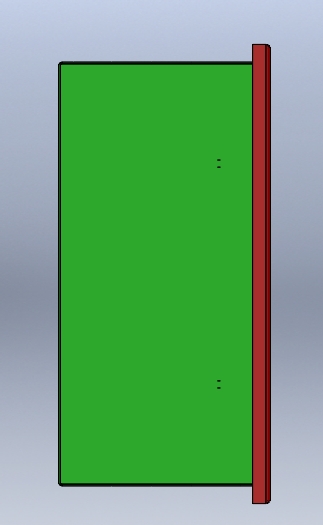

从安装边界尺寸来看，这款箱体的嵌入深度适配常规住宅的分户墙与轻质隔墙厚度，安装时不会穿透墙体影响另一侧空间使用，箱门的开启角度可以达到110度以上，开启后不会遮挡内部操作空间，方便施工人员与后期运维人员进行线缆端接、模块更换等操作。箱体的边框采用折边加强结构，预埋安装后不会因为墙体沉降或者墙面施工的外力出现变形，保障箱门可以长期顺畅开合。

在实际使用场景中，这类集线箱除了家用住宅场景外，也可以用于小型办公室、沿街商铺、公寓式酒店的弱电汇聚点位，替代传统零散的弱电分线盒，将所有弱电线缆的端接点集中在统一箱体内，既可以避免线缆接头裸露在外积灰受潮引发的接触故障，也能让墙面整体更加整洁美观。对于房地产批量精装项目来说，采用标准化结构的多媒体集线箱，可以统一施工工艺标准，减少现场施工的非标改动，降低后期业主入住后的弱电系统故障报修率，也能作为精装住宅的配套亮点提升产品交付竞争力。

从结构细节设计来看，箱体内部设置了专门的接地连接位，所有金属构件都可以通过接地端子接入建筑等电位系统，避免静电积累或者意外串电对内部弱电模块造成损坏。箱门与箱体之间预留了均匀的缝隙，即使后期墙面涂刷乳胶漆或者粘贴壁纸造成轻微的厚度变化，也不会出现箱门卡滞无法开启的问题。箱体的材质选用兼顾了结构强度与防锈性能，预埋在墙体内部不会因为水泥砂浆的碱性腐蚀出现锈蚀穿透的问题，能够满足与建筑同寿命的使用要求。
