3U桌面式工业箱体小型工控机结构设计

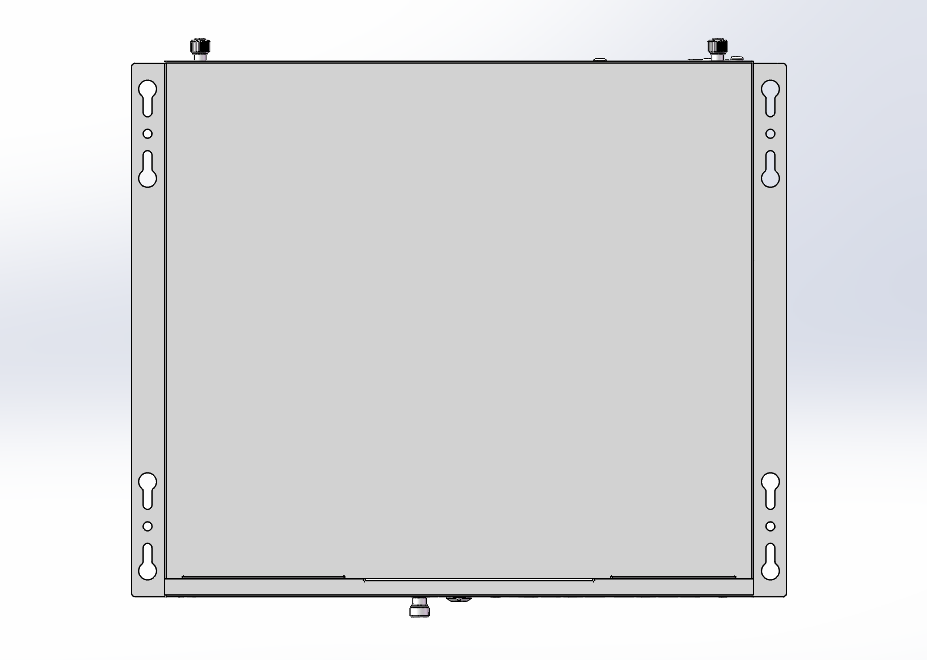

　　从结构设计的思路来看，这款箱体的外壳采用一体折弯的钢板成型，边角处做了小圆弧过渡处理，避免安装调试过程中划伤操作人员，顶部预留的两个天线安装座可以直接固定无线通讯模块的外置天线，不需要额外在箱体上开孔加工，对于需要做无线数据传输的应用场景，比如新能源产线的移动检测工位，能省去不少二次改装的工作量。箱体前面板没有设置多余的外露接口，所有IO接口都集中布置在后端，这种设计一方面是避免车间内的粉尘、切削液从正面缝隙进入箱体内部，另一方面也能让工位上的操作人员不会误触到通讯或者电源接口，减少产线因为误碰导致的停机风险。在机器视觉检测工位的布局中，这类3U规格的桌面式工控箱体往往是整套视觉系统的运算核心，区别于传统机架式服务器的大纵深设计，这款箱体的安装边界更适配桌面部署或者设备侧挂的场景，两侧预留的安装耳片开有标准的葫芦挂孔与固定圆孔，既可以通过挂孔快速卡入预装螺丝完成临时定位，也能穿入螺丝完成完全锁固，适配车间内不同的安装工位条件，不管是集成到物流分拣线的侧边控制柜内，还是3C制造产线的检测台架下层，都不需要额外定制转接安装板。

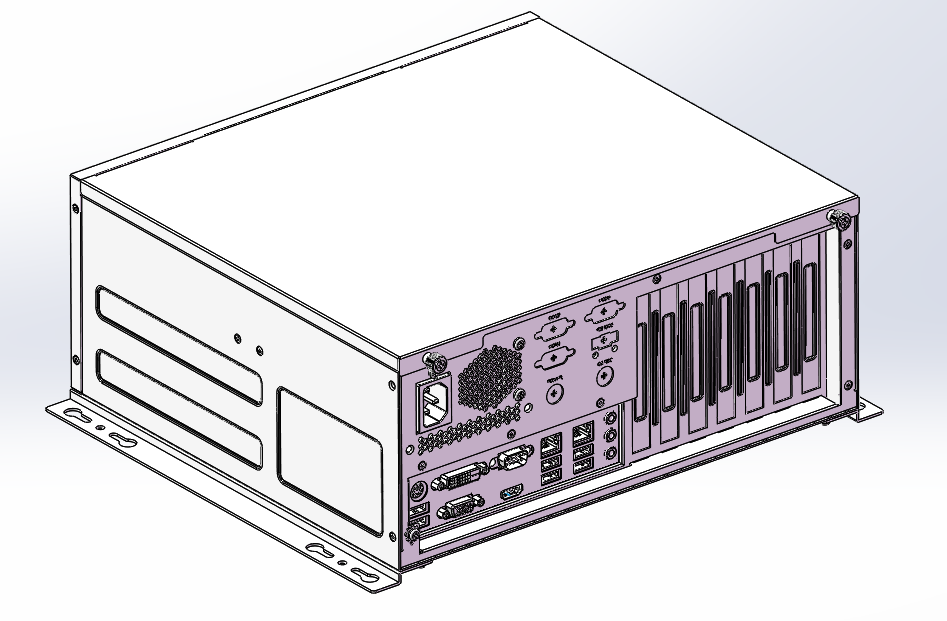

　　作为工业现场的控制核心，这款箱体的内部预留了标准的主板安装位与硬盘固定架，支持常规的工业级Mini-ITX主板安装，扩展槽位的位置对应后端的可拆卸挡片，用户可以根据实际需求扩展运动控制卡、图像采集卡等功能板卡，不管是对接多轴运动控制器完成机器人的多轴运动控制，还是接入多路工业相机完成视觉检测的图像运算，都有足够的扩展空间。箱体的散热结构采用被动散热结合侧边通风槽的设计，没有设置外露的散热风扇，避免风扇运转带入车间内的粉尘到箱体内部，同时也减少了风扇故障带来的设备停机风险，适合在多粉尘、有轻微油污的工业环境下长期运行，外壳的钢板厚度足够支撑一定的外部挤压，在车间内搬运或者安装过程中，不会因为轻微的碰撞导致箱体变形影响内部板卡的安装精度。

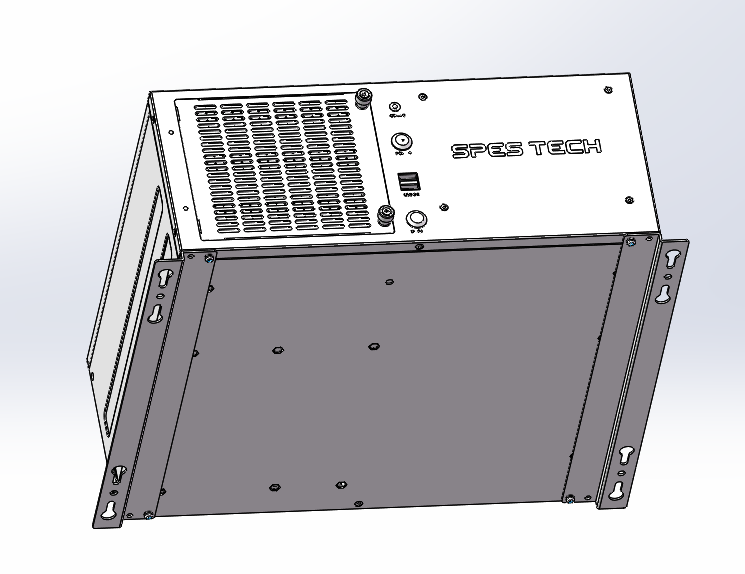

　　从安装尺寸的边界来看，3U的高度符合标准机柜的安装模数，即便后续需要将设备从桌面部署转移到标准机柜内安装，也不需要更换箱体，直接利用两侧的安装耳片就能固定到机柜的立柱上，纵深尺寸控制在较短的范围内，对于一些内部空间局促的小型设备控制柜，也能顺利装入，不会和柜内的接线端子、走线槽产生空间干涉。在实际的设备选型过程中，这类紧凑型工控箱体很适合作为单机设备的控制核心，比如小型的分拣设备、单工位的检测设备、桌面型的组装工作站，不需要占用太大的安装空间，同时又能提供足够的运算性能与扩展能力，箱体底部预留的接地柱可以直接连接车间的保护接地网，避免工业现场的电磁干扰影响设备的稳定运行，所有的连接缝隙处都设计有折弯的止口，能一定程度上阻挡粉尘从拼接缝隙进入箱体内部，满足一般工业环境的防护需求。

　　不同于商用电脑的机箱结构，这款箱体的所有固定螺丝都采用防滑防松的设计，在设备长期运行产生振动的情况下，螺丝不会轻易松动导致外壳拼接处出现缝隙，内部的板卡固定位也设置了相应的防震压条，能缓冲车间内设备运行带来的振动，避免板卡因为长期振动出现接触不良的问题。在做三维建模的时候，这款箱体的所有安装孔位、接口位置、外形尺寸都按照实际的加工公差做了预留，导入到设备整体装配模型中，可以直接用来做干涉检查，确认箱体和周边的走线、其他部件的位置关系，不需要再重新测绘箱体的尺寸，能大幅缩短设备整体设计的周期，尤其是在做产线改造或者小型设备开发的时候，直接调用这类成熟的工控箱体模型，能减少很多重复的结构建模工作，把更多的精力放在核心功能部件的设计上。
