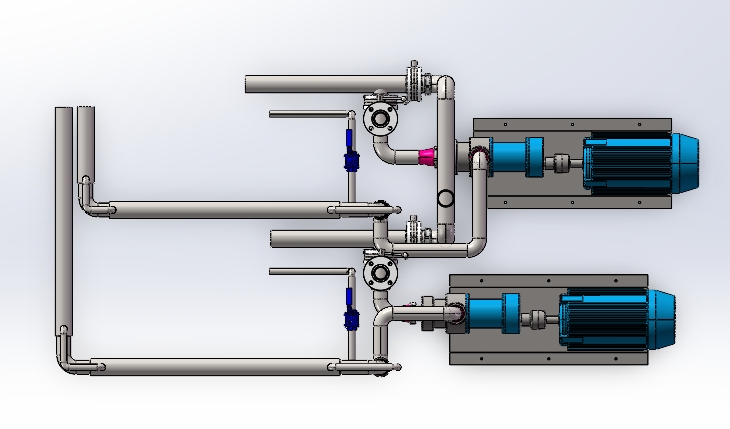

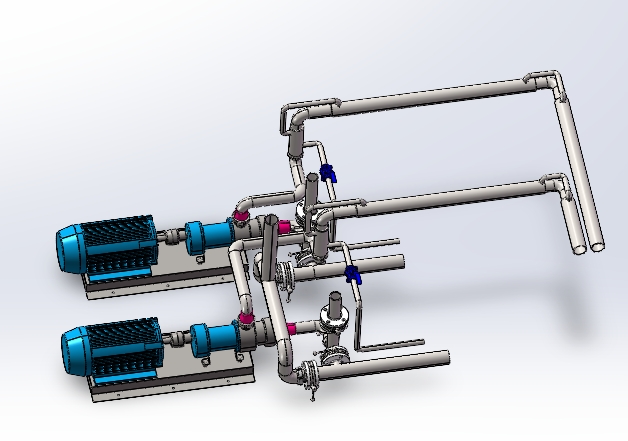

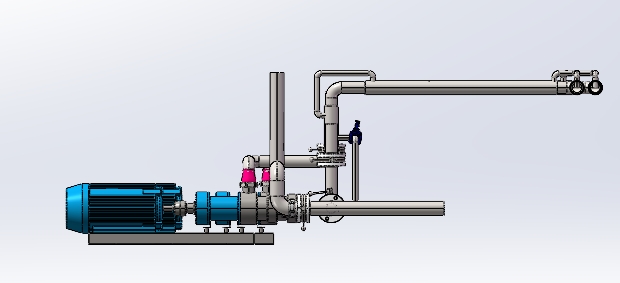

双吸入口大流量管线式快速排水泵结构

　　从实际应用场景来看，这类泵体适配城市市政给排水主管线增压、农田灌区主干渠提水、工业循环水系统大流量输水、石化工艺段常温介质快速转输、电站循环冷却水供给等场景，这些场景的共性需求是输送介质多为常温清水或物理性质接近清水的低粘度流体，要求泵组能在长时间连续运行工况下保持稳定的流量输出，同时启停响应速度快，在管网出现水量波动时能快速调整工况匹配输水需求。从功能特性上看，双吸式叶轮对称布置在泵轴中段，两侧入口同时进液，一方面让相同叶轮直径下的过流面积翻倍，同等转速下流量比同规格单吸离心泵提升80%以上，另一方面叶轮两侧的液压力基本实现自平衡，不需要额外设置复杂的轴向力平衡机构，降低了泵体内部的零件数量，也减少了平衡盘、平衡鼓这类易损件的维护更换频率。这套泵体结构采用双吸入口的流道设计，核心解决单吸泵在大流量工况下轴向力失衡、入口流速过高易气蚀的工程痛点，从结构布局上看，驱动端采用标准卧式电机直联悬臂式泵轴结构，省去了中间联轴器的冗余传动环节，既压缩了整机轴向安装尺寸，也减少了传动环节的功率损耗，泵体进出口采用同轴线水平管线对接形式，进出口法兰的公称通径保持一致，可直接串接在现有工艺管线中，不需要额外做变径转接，大幅降低现场管线改造的施工量。

　　泵体的密封结构采用集装式机械密封，密封腔直接与泵体高压区做压力平衡设计，避免了填料密封需要定期压紧、泄漏量偏大的问题，适合无人值守的长期运行工况。从设计思路层面拆解，整套结构优先考虑现场安装的适配性，泵脚采用整体式铸造底座，电机与泵体共用同一安装基准面，底座上预留的地脚螺栓孔采用长圆孔设计，允许现场安装时存在±15mm的位置偏差，降低土建基础的施工精度要求；进出口管线的支撑位置做了加强筋处理，避免管线重量直接作用在泵体法兰上导致泵壳变形、轴系对中偏移。泵体顶部设置了排气螺塞，首次启泵前可以直接拧开排净泵腔内的空气，不需要额外配置排气阀；底部设置了泄放螺塞，冬季停机或者长期检修时可以排净泵腔内的存液，避免低温冻裂泵壳。

　　从安装边界尺寸来看，整机轴向长度控制在适配标准管线支墩间距的范围内，泵轴中心高度匹配常规工业管线的架设高度，进出口法兰的螺栓孔位置、密封面尺寸完全符合对应压力等级的管路法兰标准，不需要单独定制配对法兰；电机的接线盒位置预留了足够的线缆弯曲空间，现场布线时不需要额外调整电机安装角度。流道设计上采用了宽流道、低流速的优化方案，叶轮入口处做了圆滑倒角过渡，降低介质进入叶轮时的局部阻力，即使在入口压力偏低的工况下，也能延缓气蚀的发生，延长叶轮的使用寿命。泵体的过流部件表面做了光滑打磨处理，减少流道内的水力损失，提升整机运行效率。

　　在实际选型匹配时，这类泵不需要设置复杂的入口前置增压设备，只要满足最小入口压力要求即可稳定运行，泵组的整体重量分布均匀，吊装时可以直接通过底座上的吊装孔起吊，不需要额外做吊点加固，现场安装的找正工序也因为直联结构而大幅简化，只需要校准泵轴与电机轴的同轴度即可完成装配，相比带联轴器的分体式泵组，安装工时能缩短40%左右。日常维护层面，这套结构的易损件只有机械密封、叶轮口环和轴承，拆卸时不需要移动电机和进出口管线，只要拆开泵壳的中分面即可直接更换内部零件，大幅降低后期运维的工作量。
