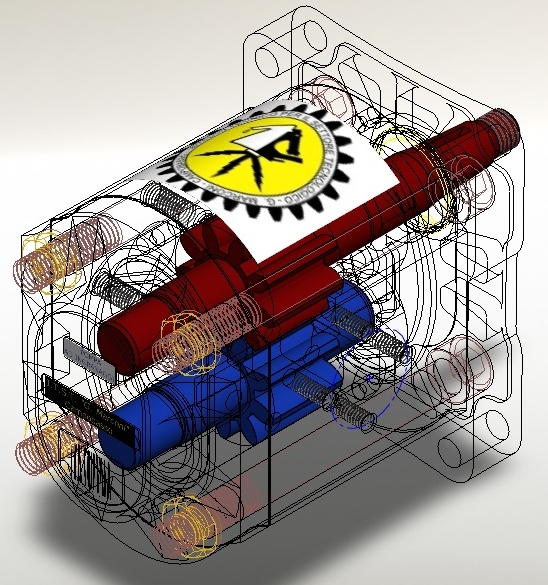

外啮合齿轮泵内部结构剖切展示模型

在液压传动系统、低压流体输送工况中，外啮合齿轮泵是应用范围极广的动力元件，这套剖切结构模型完整还原了齿轮泵从吸油到压油的全流程内部构造，能直观呈现各零部件的装配关系与运动逻辑。从实际应用场景来看，这类齿轮泵常被配置在机床液压站、工程机械供油回路、小型润滑系统、轻工机械流体输送单元中，对粘度适中的液压油、润滑油类介质具备稳定的输送能力，相比叶片泵、柱塞泵，它的抗污染能力更强，结构更简单，维护成本更低，适合在工况相对复杂、介质清洁度不高的现场长期运行。

从功能特性上看，这套模型还原的齿轮泵依靠一对参数完全一致的外啮合渐开线圆柱齿轮、泵体、前后端盖共同围成两个封闭的工作腔，当齿轮按既定方向转动时，轮齿逐渐脱开啮合的一侧工作腔容积会持续增大，形成局部真空，油箱内的介质在大气压作用下进入吸油腔，随着齿轮的转动，齿槽内的介质被带到另一侧，也就是轮齿逐渐进入啮合的一侧，这一侧的工作腔容积会持续减小，齿槽间的介质被挤压出去形成压力油，从压油口进入系统回路，整个吸压油过程依靠啮合线实现两个腔室的密封隔离，不需要额外设置配流机构，这也是齿轮泵结构简单、故障率低的核心原因。

在设计思路的还原上，模型清晰呈现了齿轮泵的轴向间隙补偿思路、卸荷槽结构、轴端密封布局：为了减少齿轮端面和端盖之间的轴向泄漏，模型中可以看到浮动轴套的结构设计，能够在压力油作用下贴紧齿轮端面，自动补偿磨损带来的间隙增大；在端盖对应齿轮啮合区的位置，设置了对称的卸荷槽，能够消除齿轮啮合过程中困油区带来的压力冲击和噪声，避免轴承受额外的径向不平衡力；进出油口的尺寸差异也在模型中有所体现，通常吸油口口径大于压油口，目的是降低吸油阻力，避免吸空现象产生，同时压油口偏小的设计也能减少径向液压力对齿轮轴的作用，延长轴承使用寿命。

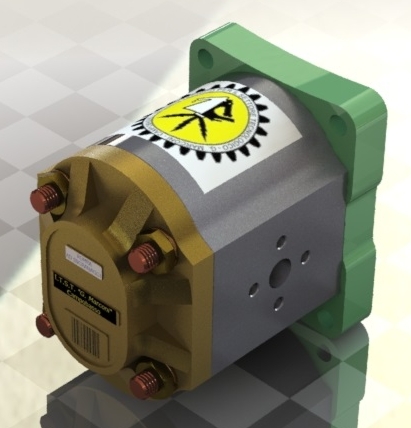

从安装边界与外形尺寸的呈现来看，模型完整还原了泵体的安装法兰结构、轴伸端的配合尺寸、进出油口的连接螺纹位置，安装法兰上的定位销孔、螺栓过孔位置完全符合常规液压齿轮泵的安装尺寸规范，能够直接匹配标准的泵座安装接口；轴伸端采用平键连接结构，和驱动电机、联轴器的配合公差符合液压元件的通用安装标准，不需要额外加工转接件就能完成装配；泵体的整体外形为规则的方形壳体，径向尺寸紧凑，轴向长度根据齿轮宽度确定，在液压站布局时能够有效节省安装空间，进出油口分别设置在泵体的两侧或者前后端盖上，可根据不同的安装方向调整管路走向，适配不同的设备布局需求。

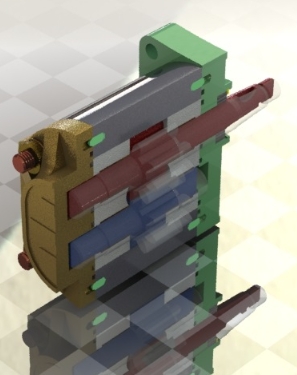

模型采用剖切展示的形式，将内部的齿轮啮合状态、轴的支撑结构、密封件位置都完整呈现出来，能够帮助结构设计人员快速理解齿轮泵的工作原理，在进行液压站布局、管路设计、泵型选型时，可以直观核对安装干涉情况，也能作为液压原理教学、设备维修培训的直观展示载体，清晰呈现各零部件的装配顺序和配合关系，避免在实际拆装过程中出现零件错装、密封件漏装的问题。在实际选型过程中，设计人员可以通过这个模型直观判断泵体的油口方向、安装孔位是否符合现场布局要求，核对轴伸尺寸和驱动单元的匹配度，提前规避安装过程中可能出现的干涉问题，减少现场改型的工作量。
