DDG12塑胶胶钉自动组装设备结构设计

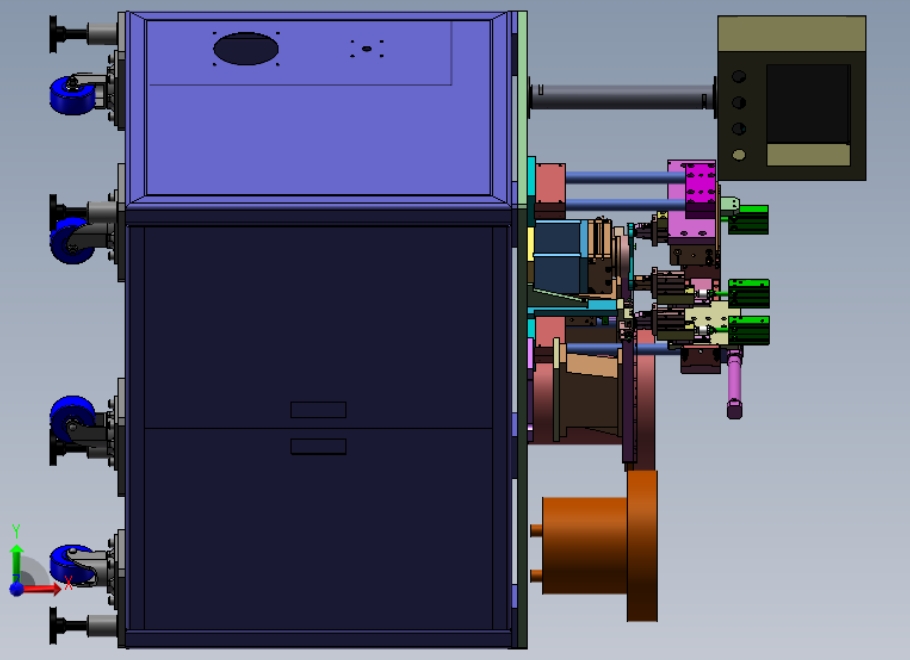

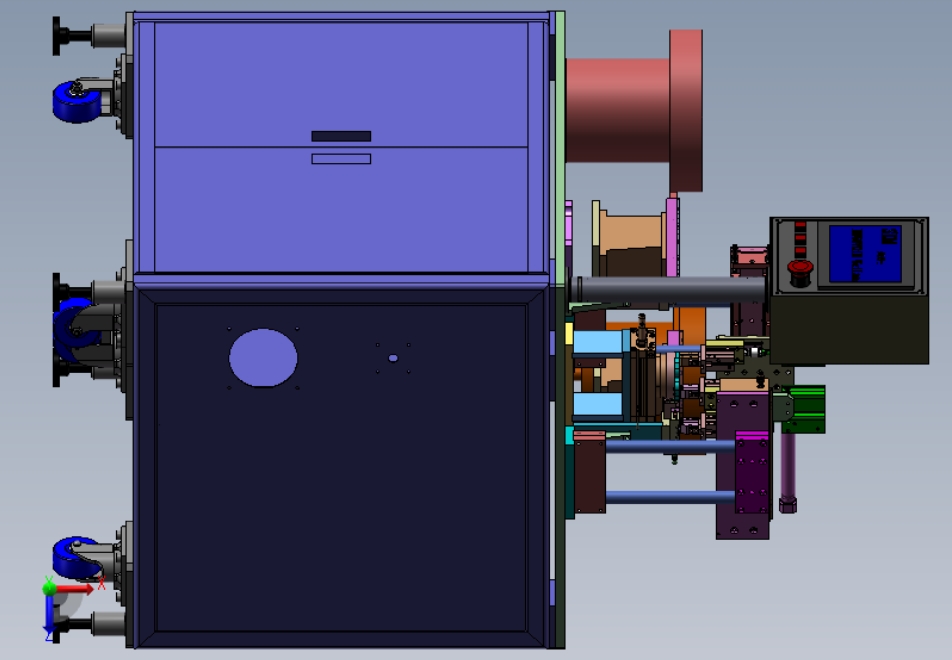

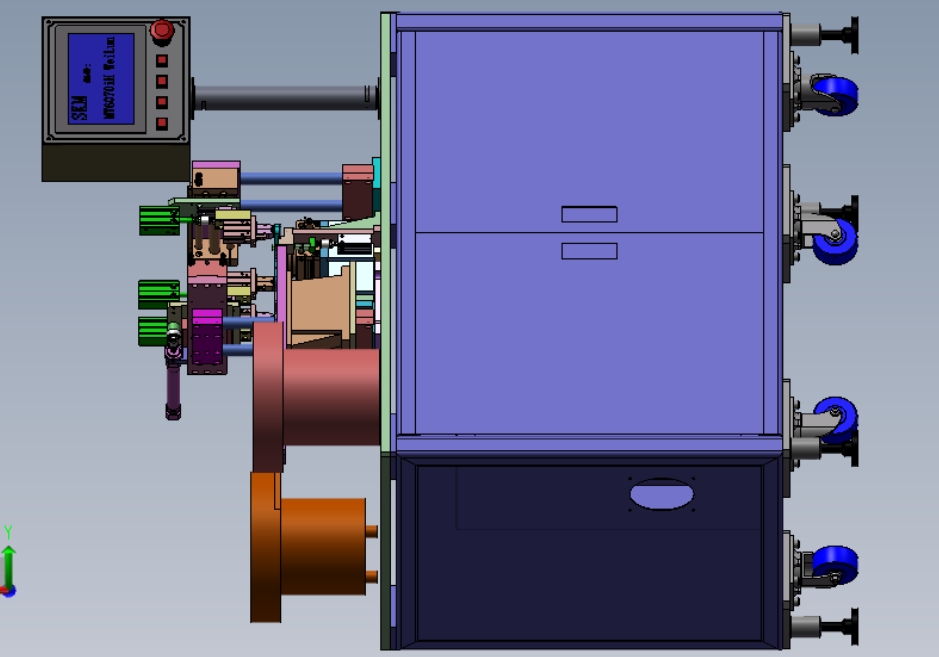

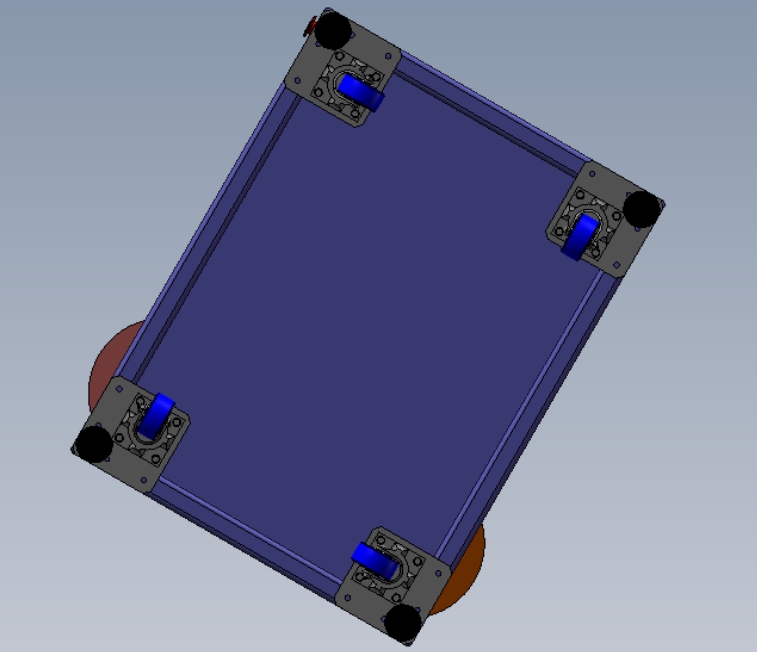

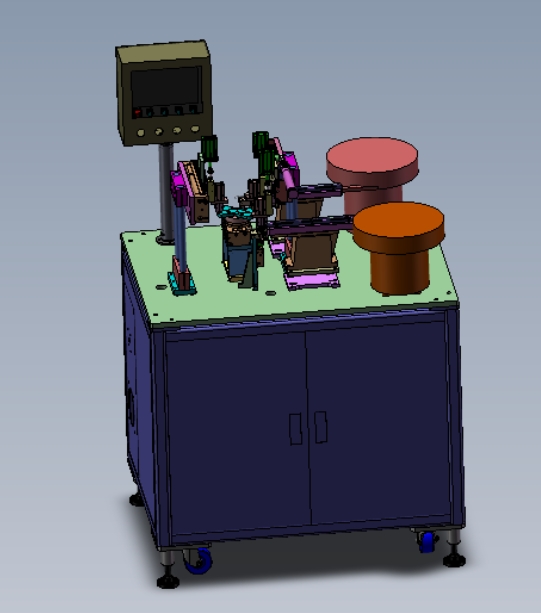

　　在消费电子壳体组装、小家电外壳拼接、小型塑胶件预装这类需要大量埋入塑胶胶钉的生产场景里，人工逐颗摆放胶钉再手动压入的作业模式，不仅单工位节拍很难突破6秒/件，长期重复作业带来的疲劳还会导致胶钉漏装、压歪、压入深度不足等不良，部分带倒扣结构的胶钉人工压装时还容易出现胶钉断裂、工件表面压痕的问题，DDG12塑胶胶钉组装机就是针对这类痛点开发的专用装配设备。从结构布局来看，这款设备采用了方正的铝型材框架作为主体承载结构，四个角位布置的安装支座集成了调平脚杯与吊装孔，既可以满足车间地面独立放置的调平需求，也能适配生产线边的架高安装场景，整体外轮廓尺寸控制在紧凑型区间，不会占用过多线边空间，设备主体的安装基准面做了统一的平面度加工处理，所有功能组件的安装定位都基于该基准面展开，能有效降低装配累计误差。

　　设备的核心作业逻辑围绕胶钉的有序供料、精准分料、稳定压装三个环节设计，供料单元采用振动盘作为胶钉的排序输出部件，针对塑胶胶钉轻质、易带静电卡料的特性，振动盘的料道做了镜面抛光处理，同时在料道末端设置了姿态筛选结构，只有朝向正确的胶钉能进入后续分料管路，反向、叠料的胶钉会被重新送回料盘，避免卡料导致的设备停机。分料单元采用错位分料结构，每次仅允许单颗胶钉进入压装工位的待料位，从根源上避免多颗胶钉同时进入压装位导致的压头损坏、工件压伤问题，分料管的内径根据胶钉的杆径做了匹配设计，内壁做了低摩擦系数处理，保证胶钉依靠自重就能顺滑滑落到待料位置，不会出现中途卡滞。

　　压装执行单元采用气缸作为动力源，相比伺服电缸的方案，气缸的响应速度更快、维护成本更低，完全能满足塑胶胶钉压装的压力与行程需求，压头部分做了快换设计，针对不同头部形状、不同压入深度要求的胶钉，只需要更换对应规格的压头就能快速切换生产，不用重新调整整个压装单元的位置，压头与胶钉接触的端面做了软质材料包覆，避免压装过程中在胶钉头部留下压痕影响外观。在安装边界的设计上，设备的进料侧预留了足够的工件放置空间，既可以适配人工上下料的单工位作业模式，也能通过简单的接驳改造对接流水线实现自动上下料，设备的气路接口、控制按钮都集中布置在设备侧方的维护区，日常调试、气路检修不需要拆解设备主体框架，日常维护的便捷性较高。

　　考虑到塑胶件生产车间可能存在的粉尘问题，设备的振动盘、分料组件外侧都设置了透明防护盖板，既可以观察胶钉的供料状态，也能避免车间粉尘落入料道导致的卡料问题，设备底部预留了废料收集口，压装过程中产生的少量胶钉碎屑可以顺着斜面滑落至收集盒，不需要频繁拆开设备清理内部。从实际使用的角度来看，这款设备的压装行程、压装压力都可以通过气缸的调压阀、行程限位块做灵活调整，能适配不同长度、不同压入力要求的塑胶胶钉装配需求，不需要对主体结构做大规模改动，对于多品种小批量的塑胶件组装场景适配性较强。设备的四个角位的安装支座还预留了与其他自动化组件对接的安装孔位，后续如果要升级为全自动生产线，只需要在对应位置加装机械手取放料机构、工件定位工装就能完成改造，不需要重新设计设备的主体框架，预留的改造冗余度较高。在结构细节处理上，所有气路走线都做了内置处理，设备外部没有裸露的管线，既避免了生产过程中管线被工件勾挂导致的故障，也让设备整体外观更整洁，设备的操作高度设置在符合人体工程学的区间，人工上下料作业时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。
