多工位旋转链式物料循环输送机构

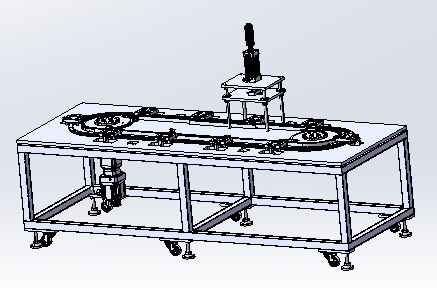

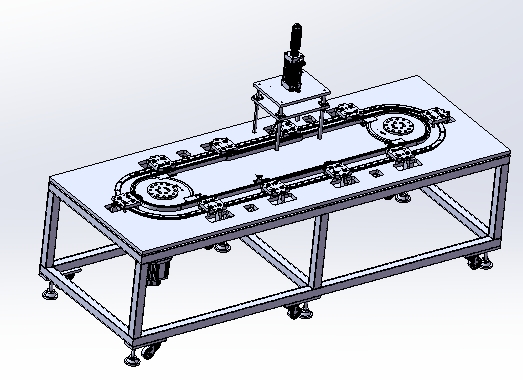

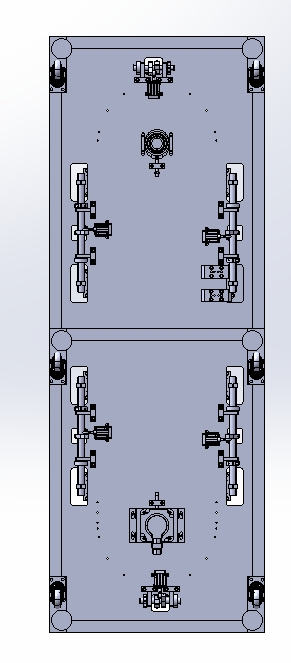

　　在3C电子小件组装、食品包装后端分拣、五金小零件冲压工序衔接这类需要多工位同步作业的生产场景里，直线输送往往会占用过长的车间横向空间，且末端回流需要额外增设顶升移栽或回流皮带机构，整体线体冗余度高，而这类旋转链式输送结构恰好能解决环形工位布局下的物料循环输送需求，把上下料、组装、检测、下料等多个工序沿回转路径排布，大幅压缩设备的整体占地边界。这套输送机构的主体承载框架采用标准矩形钢管焊接成型，底部配置可调式脚杯支撑，安装时可通过脚杯螺纹调节整体水平度，抵消车间地面的不平整误差，框架的上平面作为链道的安装基准面，加工时需保证平面度公差控制在0.2mm/m范围内，避免链条运行时出现卡滞或跳齿问题。

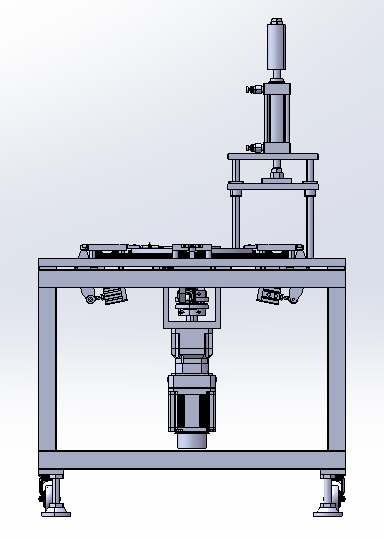

　　驱动部分分为上下两个动力单元，底部的伺服电机搭配精密凸轮分割器作为主驱动，带动整个环形链道做间歇式回转运动，每次旋转的角度可根据工位数做对应调整，比如八工位布局下每次回转45度，停顿时间匹配各工位的作业节拍，分割器的输出端直接连接链道的中心回转支撑，传动间隙控制在1弧分以内，保证工位重复定位精度满足组装或检测工序的要求；上方的动力单元为独立的压紧或作业执行机构安装位，可根据实际工艺需求加装压装头、检测探头或点胶阀，随链道停顿同步下行完成对应工序作业，该单元通过立式安装板固定在框架上方的跨接横梁上，横梁与主框架之间采用螺栓连接，可根据加工工件的高度差调整上下安装位置，适配不同高度尺寸的工件载具。

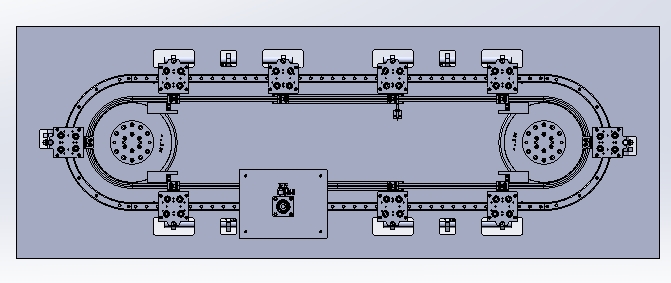

　　链道部分采用标准精密滚子链条搭配定制的载具安装板，每节链节上都预留了载具安装的螺纹孔位，可根据工件的外形尺寸更换不同的载具，无需改动链道主体结构；链条的张紧机构设置在链道的圆弧过渡段，通过可调式张紧轮调整链条的张紧度，避免长时间运行后链条磨损伸长导致的传动精度下降，张紧轮的安装座采用腰型孔设计，调整行程预留了链条总长度3%的伸长补偿量，足够覆盖链条全生命周期的磨损调整需求。整套机构的电气走线全部通过中心回转立柱内部的拖链空腔布设，避免回转过程中线缆缠绕，所有外露的传动部件都预留了安全防护罩的安装位，现场安装时可加装亚克力或钣金防护罩，满足车间安全生产的防护要求。

　　从安装边界来看，这套机构的常规款型整体占地直径在1.2米到1.8米区间，整体高度根据上方执行机构的配置不同在1.1米到1.6米之间，地面承重要求不超过每平方米500kg，普通车间的环氧地面即可满足安装条件，无需额外做地基加固。在实际选型适配时，需要先核算单工位的载具加工件总重量，再结合工位数和节拍要求匹配对应扭矩的分割器和伺服电机，若输送的工件重量超过单工位5kg，需要将链条规格从08B升级到10B，同时加大回转支撑的额定载荷，避免长期运行出现结构变形；若应用在洁净车间场景，可将框架材质更换为304不锈钢，链条采用不锈钢材质并配套食品级润滑脂，满足洁净环境的使用要求。这套结构的设计核心是通过环形回转的布局替代传统直线输送加回流的结构，在有限的占地空间内集成更多的作业工位，同时间歇式的传动方式能保证每个工位停顿位置的一致性，不需要额外增设二次定位机构就能满足大部分组装、检测工序的定位要求，相比传统的转盘式输送，链式结构的工位拓展性更强，只需要增加链节数量就能调整工位数，不需要重新加工整个转盘台面，改造成本更低，适配多品种小批量的柔性生产需求。在日常维护方面，只需要定期给链条加注润滑脂，检查张紧轮的张紧度，每半年检查一次分割器的润滑油液位，就能保证设备长期稳定运行，维护难度远低于复杂的直线循环输送线。
