电子制造产线上下双层回流输送线体

　　在消费电子组装、SMT后端接驳、小型家电总装这类节拍紧凑的生产场景里，产品完成单工序加工后需要回流到上料端或者下一层工序，常规的单层输送线往往需要额外布置返程支线，不仅占用车间横向空间，还会拉长产线整体动线，上下双层回流线体就是针对这类痛点开发的专用输送设备。这套线体的核心输送载体采用倍速链结构，相比普通皮带线，倍速链的承载能力更强，运行过程中托盘的定位精度更高，能适配带工装板的产品输送需求，线体运行时链条带动工装板以稳定速度前进，倍速结构可以让工装板的运行速度高于链条本身线速度，在保证输送效率的同时降低链条磨损速率，延长核心传动部件的使用寿命。

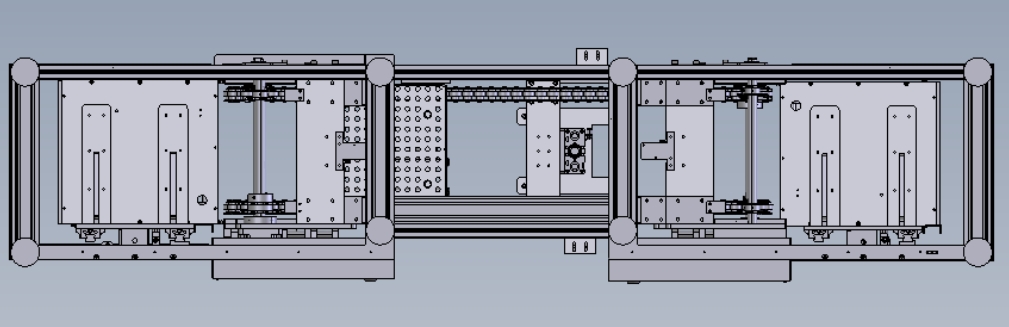

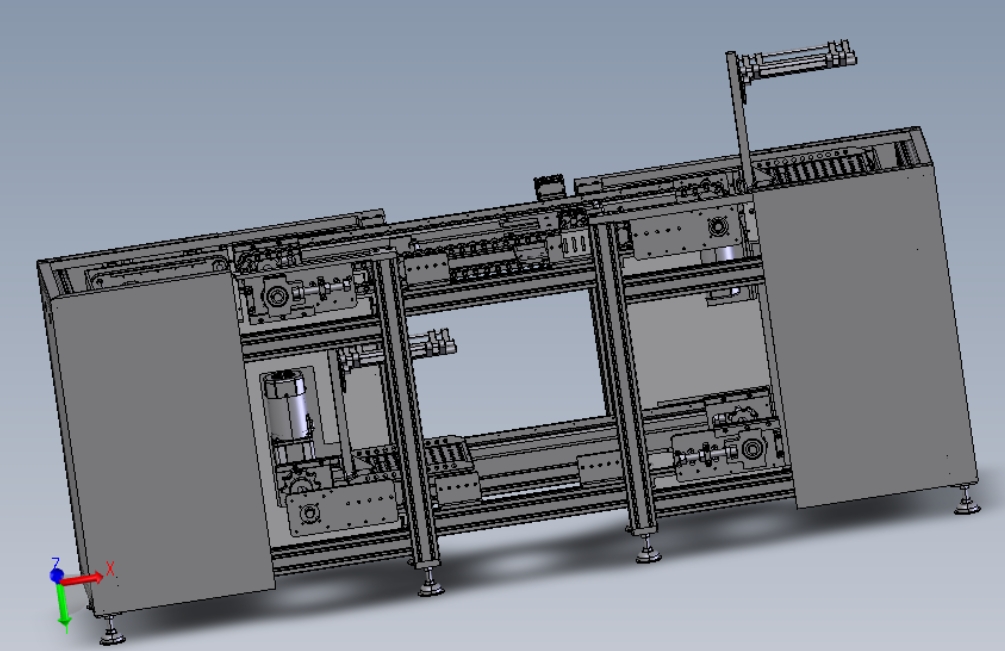

　　线体顶端配置的升降滚筒段是实现跨层回流的关键结构，设计阶段没有采用传统的电机驱动整段升降方案，而是选用气缸搭配线性滑轨作为升降执行组件，气缸的动作响应速度快，到位锁定可靠，搭配滑轨可以保证升降过程中滚筒段的水平度偏差控制在允许范围内，避免托盘在升降移位时出现卡滞、滑落的问题；这套升降结构设置了两个工作位，分别对应上层输送面和下层回流面的高度，当工装板载着完成加工的产品运行到线体端部时，升降滚筒段抬升到上层接料位，接住工装板后下降到下层回流面高度，将工装板输送到下层倍速链上完成回流动作，不需要额外安排人工转料，也不用布置额外的横向转运输送机构。在倍速链线体的中间段，还集成了独立的阻挡升降机构，这个机构的作用是在需要对产品进行加工、检测或者扫码操作时，将运行中的工装板精准挡停在指定工位，同时通过升降结构将工装板抬离倍速链面，避免工装板和持续运行的链条之间产生持续摩擦，也能保证工装板在工位上的位置稳定性，不会因为链条运行的振动导致产品偏移，当工位作业完成后，阻挡机构下降，工装板落回倍速链面继续向前输送。

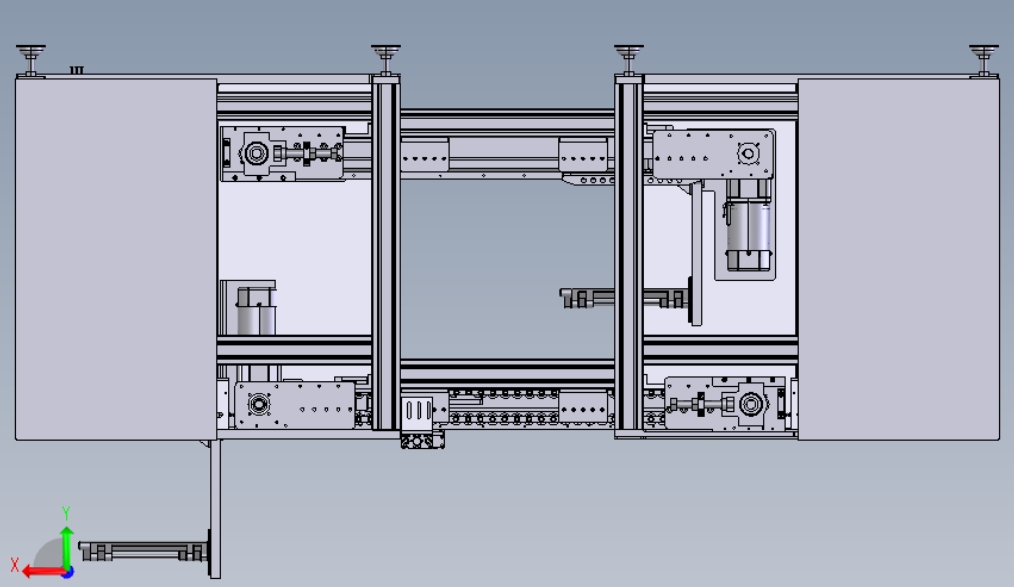

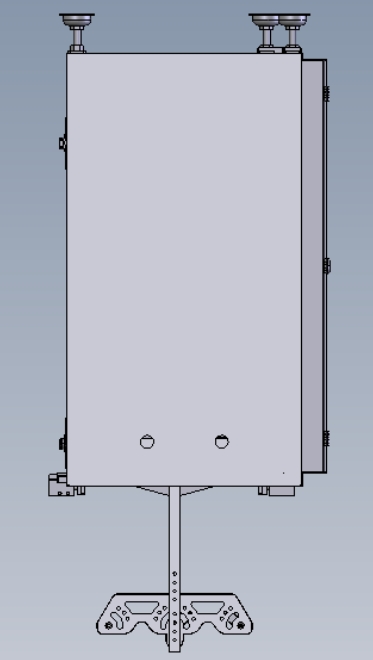

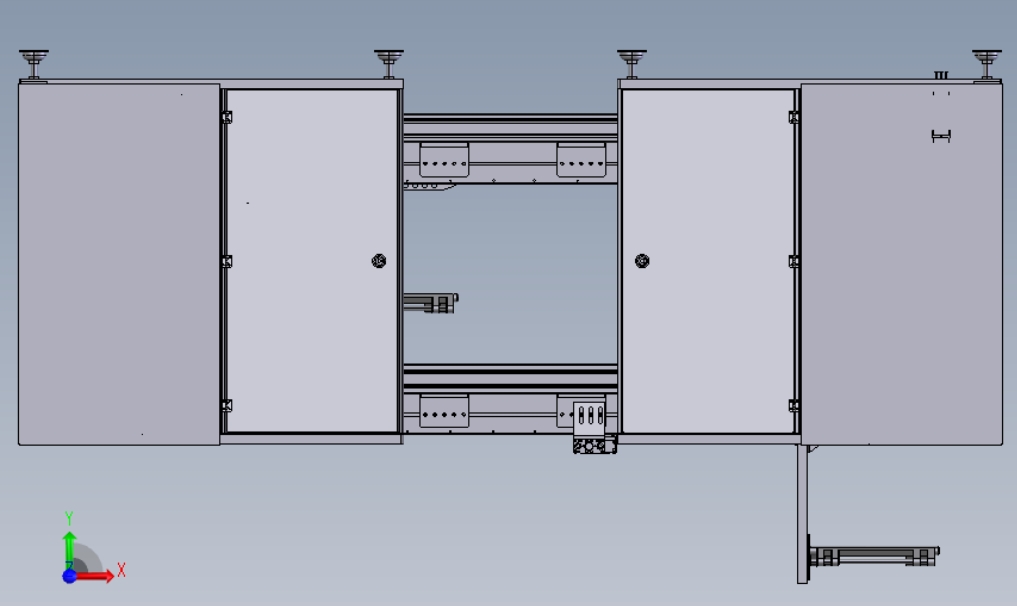

　　从安装边界来看，这套线体采用立式支撑结构，底部的支撑脚带有可调脚杯，可以根据车间地面的平整度调整整体高度，保证线体整体水平度满足运行要求，支撑结构的占地面积集中在线体正下方，不会额外占用线体两侧的操作空间，方便操作人员在两侧布置作业工位；线体顶部预留了排风、照明组件的安装接口，用户可以根据自身生产工艺需求加装对应的辅助设施，不需要额外对主体结构进行打孔改装。线体的侧封板采用可拆卸式设计，日常维护时只需要拆下对应段的侧封板就可以对内部的链条、张紧机构、气路管线进行检修，不需要拆解整段线体结构，降低后期维护的工作量。气路管线全部布置在线体内部的走线槽内，和传动部件做了物理隔离，避免运行过程中管线被运动部件磨损导致漏气故障。

　　在实际选型应用时，需要注意线体的单层额定承载重量要匹配自身产品加工装板的总重量，倍速链的运行速度可以根据产线节拍需求调整驱动电机的输出转速，两端的升降气缸行程需要匹配上下层输送面的高度差，保证升降到位后滚筒面和倍速链面的高度差控制在合理范围内，避免工装板过渡时出现卡顿。这套线体的结构设计紧凑，相比传统的单层往返输送线，能节省近40%的车间横向占地面积，同时双层回流的结构可以让工装板在线体内部完成循环，不需要额外配置工装板回流的转运设备，很适合车间空间有限、产线节拍要求高的电子制造类生产场景使用。
