DN15规格UPCV承插式球阀结构设计

在民用净水输送、实验室腐蚀性药剂管路、小型化工加药管线这类常温工况的流体输送场景里，小通径截断阀的选型一直是管路设计里容易被忽略却直接影响系统稳定性的环节，DN15规格的UPCV承插式球阀，就是针对这类小口径、有防腐需求的管路场景开发的控制元件。从实际使用场景来看，这类阀门不会用在高温高压的工业主管线，更多是出现在纯水制备终端支路、化学实验台供排液管、泳池水处理加药回路、小型水产养殖增氧管线这类对介质洁净度、耐腐蚀性有要求，同时操作频次不算极高的管段上，核心作用就是控制支路流体的通断，部分工况下也可做小幅度的流量调节，但不建议长期在节流状态下使用，避免密封面长期受介质冲蚀出现内漏。

从产品功能特性来看，这款承插球阀的密封结构采用FPM或者EPDMO型环搭配brTFE阀座垫的组合，这种密封搭配的优势在于可以耐受多数酸碱类化学介质的长期侵蚀，不会像普通黄铜球阀那样在接触次氯酸钠、稀酸碱溶液后出现阀芯锈蚀、密封失效的问题；阀座的压紧度在设计时预留了调整余量，现场安装后如果出现开关力矩过大或者微漏的情况，可以通过调整阀座压盖的松紧度来适配工况，不需要直接更换整阀。阀体本身的UPCV材料导热率极低，大概只有普通钢材的1/200，输送常温介质时不会出现外壁结露的问题，也不会因为管路内外温差过大产生额外的热应力；材料本身的阻燃等级达到自熄级，就算周边有零星火源也不会持续燃烧，适配实验室、配电间周边这类有防火要求的安装场景。材料本身的比重远低于金属阀门，同通径下重量只有钢管的1/5、紫铜管的1/6，安装时不需要额外做承重支撑，单人就能完成支管段的安装作业，而且内壁光洁度很高，输送流体时的摩擦阻力小，也不容易附着生物膜或者介质杂质，用来输送超纯水、医用清洗液这类对卫生等级有要求的介质时，不会因为管壁析出物污染介质，材料本身的重金属析出量满足超纯水输送的卫生标准，抗老化和抗紫外线性能也经过适配，就算是安装在室外有零星日晒的支管段，使用寿命也比普通PVC阀门长很多。

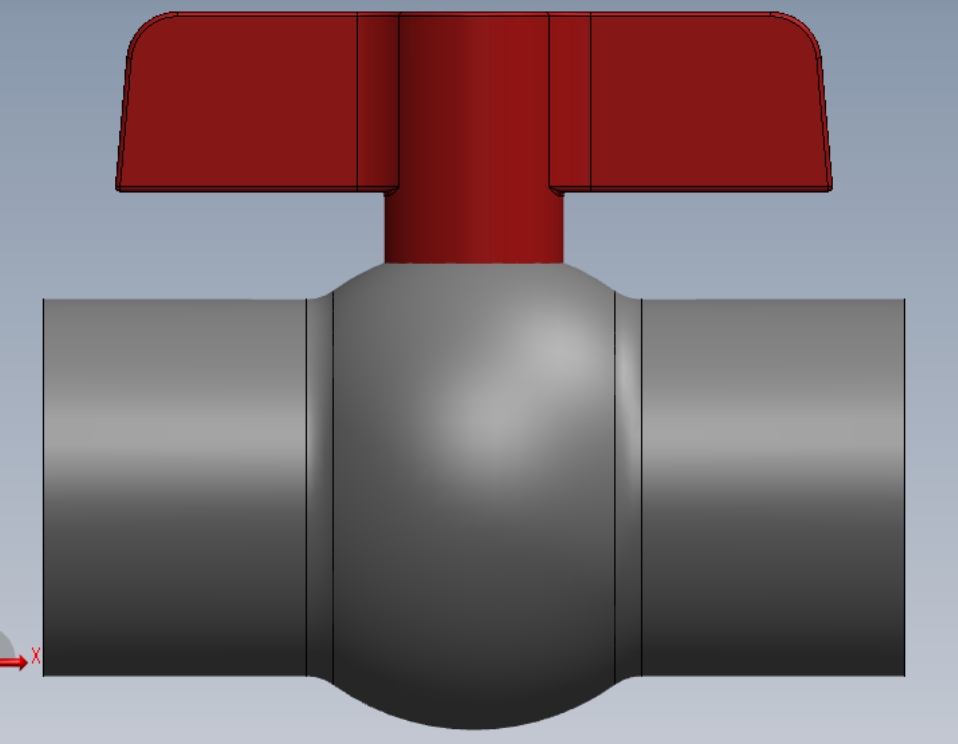

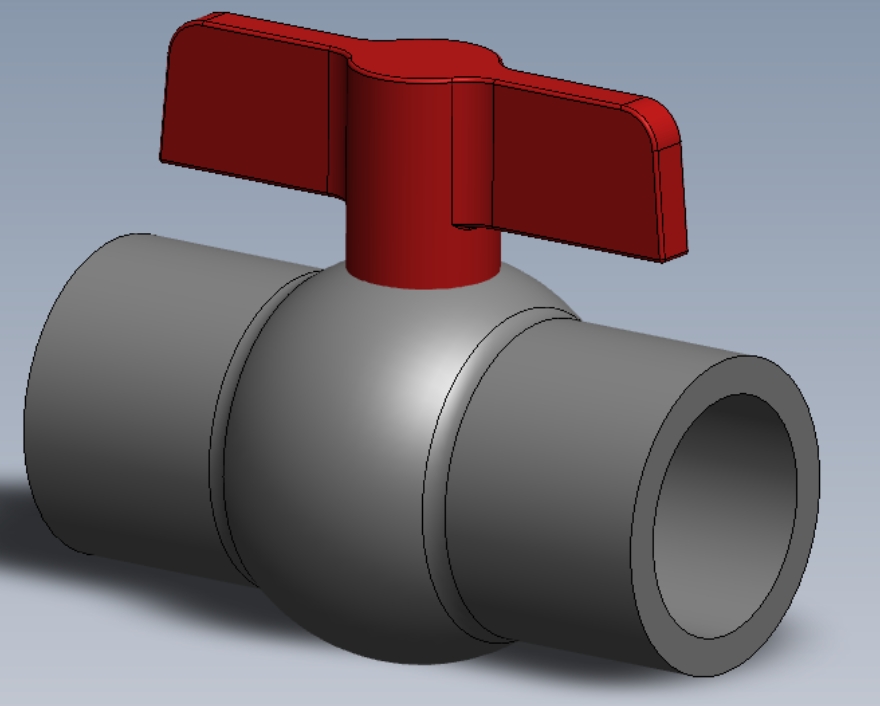

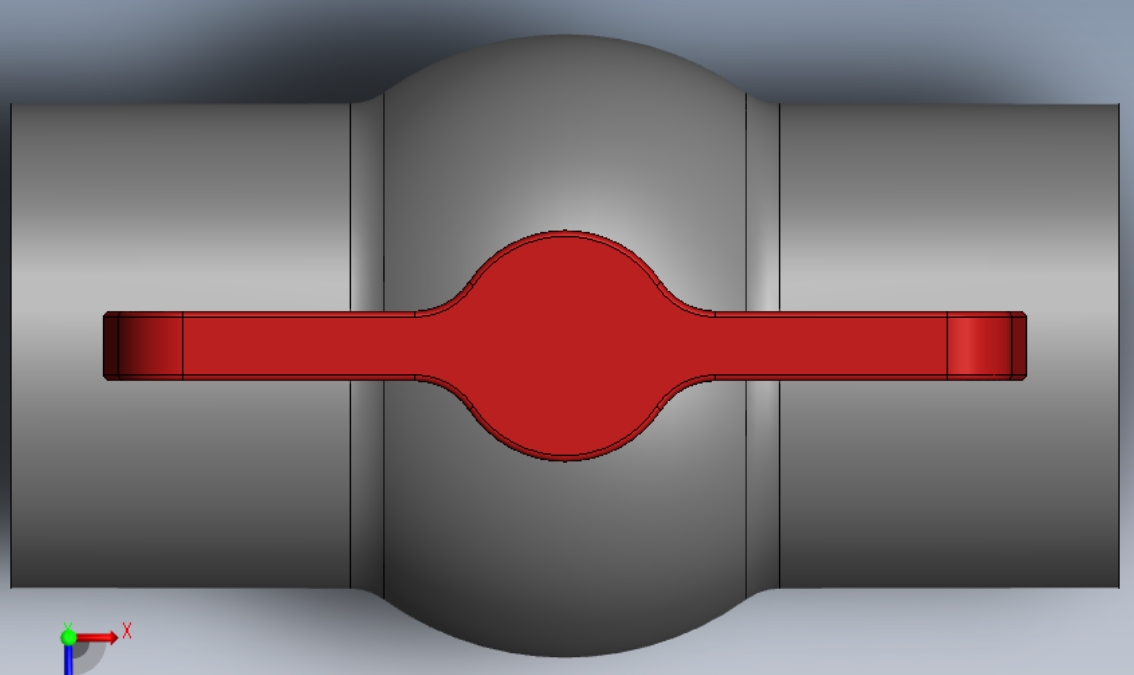

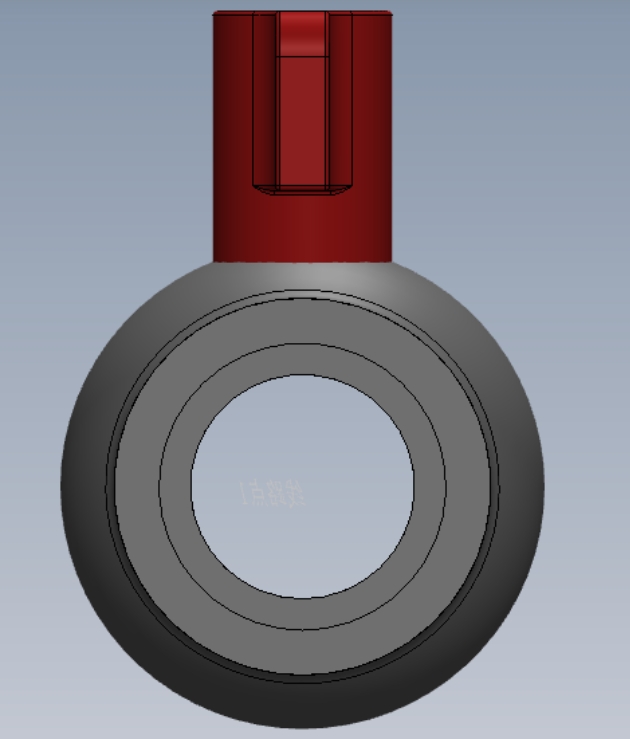

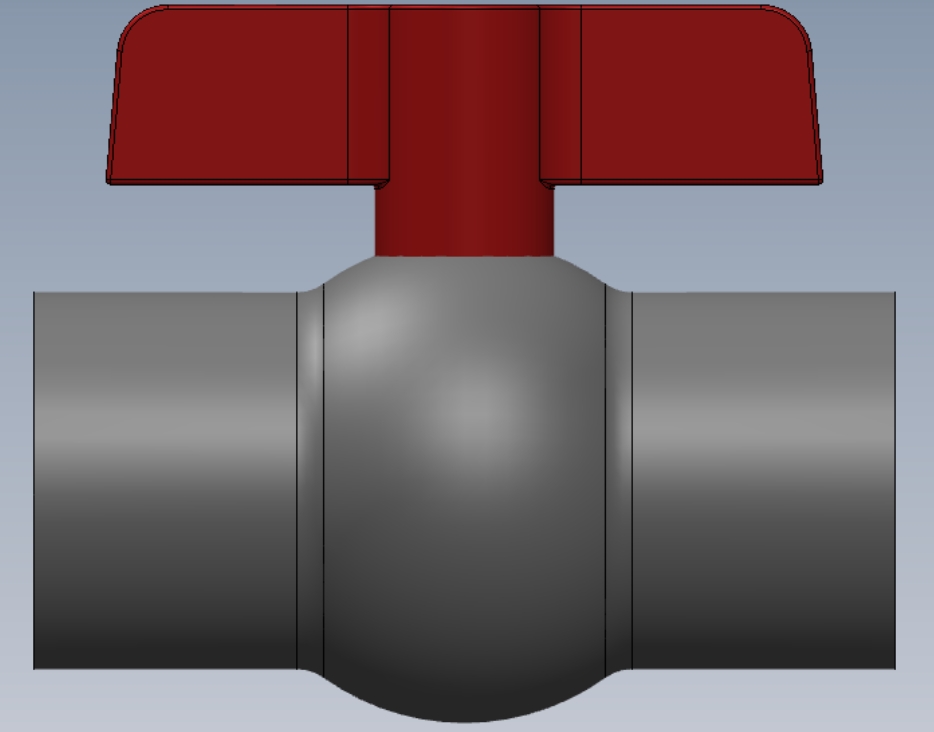

从设计思路上看，这款球阀采用承插式连接结构，就是为了适配小口径UPCV管路的快速安装需求，不需要像法兰阀那样配对法兰、螺栓垫片，安装时只需要将管路端部处理平整后涂专用粘接剂插入承口即可，连接部位的密封可靠性比螺纹连接更高，不会出现因为螺纹缠生料带不均导致的渗漏问题。建模时首先要确定的是DN15通径对应的流道尺寸，保证全开状态下的流道通径不小于15mm，避免因为流道缩径产生额外的压损；阀体的承口深度要符合UPCV管材的连接标准，保证管材插入后有足够的粘接接触面积，不会在管路压力波动时出现脱管问题。上部的阀杆操作部位设计成方形结构，既可以配套手柄手动开关，也可以在后续改造时加装小型电动执行器实现自动控制，阀杆的密封槽尺寸要和O型圈的线径匹配，保证阀杆转动时的密封性能，不会出现阀杆处外漏的问题。阀芯采用通孔球体结构，开关角度为90度，从全开到全关只需要转动1/4圈，操作力矩小，现场人员不需要额外工具就能完成开关操作。

从外形尺寸和安装边界来看，这款球阀的整体结构非常紧凑，承口端部到球体中心的距离符合小口径塑料阀门的安装尺寸规范，在狭小的设备夹层、实验台柜内部的管路排布时，不需要预留太大的操作空间，上部的手柄操作高度也控制在合理范围，不会和周边的管线、设备部件产生干涉。安装时需要注意，承插连接时要保证管路插入承口后和阀体保持同轴，不能出现偏斜，否则长期受力会导致承口部位出现开裂；粘接完成后需要静置足够的时间等粘接剂完全固化才能通压，不能安装完成后立刻试水。另外由于UPCV材料的刚性不如金属阀门，安装时不能把阀门作为管路的受力点，管路两端要做相应的固定，避免长期受力导致阀体变形出现密封失效。在三维建模过程中，所有的配合尺寸都要预留合理的公差，阀杆和阀体的配合间隙既要保证转动灵活，又不能因为间隙过大导致密封件挤出，承口的内径尺寸要考虑粘接剂的涂层厚度，避免管材插不到位影响连接强度。
