角式法兰连接蒸汽截止阀结构设计

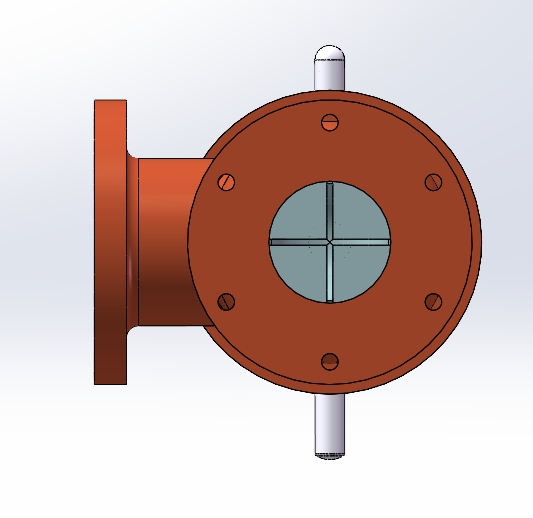

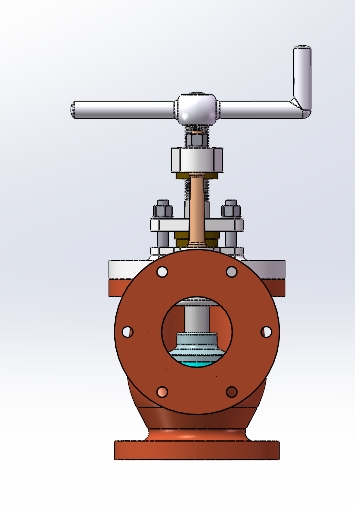

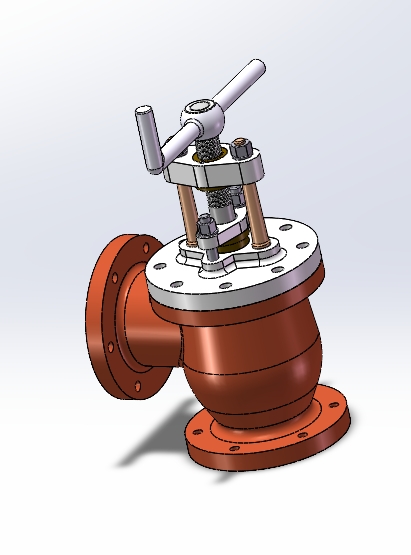

　　在工业流体输送管网的设计选型中，蒸汽管路的截流元件一直是影响系统运行稳定性的核心部件，尤其是存在管路转角、安装空间受限的工段，角式结构的截止阀往往能同时完成流向切换与介质截流的双重需求，减少管路弯头的使用数量，降低系统整体的流阻损失。这款角式蒸汽截止阀的结构设计完全围绕中高压蒸汽工况的使用需求展开，阀体采用下进侧出的角式流道，进出口端均采用法兰连接结构，法兰端面的密封槽、螺栓孔位均匹配通用工业管路的法兰标准，安装时无需额外加工转接件，可直接对接同压力等级的工艺管道。

　　从结构细节来看，阀瓣采用塞形密封结构，密封面为锥面设计，相比平面密封结构，锥面密封在闭合过程中能产生自紧效应，在蒸汽压力作用下密封副的贴合度会随介质压力升高而提升，有效避免高压蒸汽工况下的密封泄漏问题；阀瓣与阀杆采用活动连接结构，阀门闭合过程中阀瓣可自适应微调角度，避免因阀杆与阀座不同心导致的密封面偏磨，大幅延长密封副的使用寿命。阀杆部分采用梯形螺纹传动，配合支架上的铜质螺母，操作过程中传力均匀，梯形螺纹的自锁特性可让阀瓣停留在任意开度位置，不会因为介质压力的波动出现阀位自行偏移的问题，满足管路流量调节的使用需求。

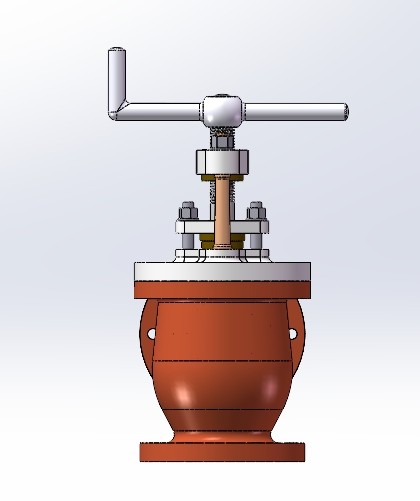

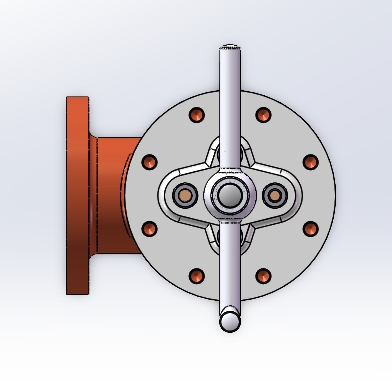

　　手轮采用杠杆式加长手柄设计，相比普通圆盘手轮，在高压工况下启闭阀门时更省力，操作人员无需借助加力杆即可完成全行程启闭操作，手柄表面做滚花防滑处理，沾附油污或冷凝水时也不会出现打滑问题。阀体的中腔密封采用螺栓压紧的法兰盖结构，密封垫片选用耐温耐蒸汽的柔性石墨材质，可长期在饱和蒸汽、过热蒸汽工况下保持密封性能，不会因为温度循环变化出现垫片老化松弛的问题；阀杆穿出阀盖的位置设置了填料密封结构，填料压盖通过两侧螺栓均匀压紧，可在阀门在线运行状态下调整填料压紧力，无需停机即可处理阀杆位置的微漏问题，降低生产运维的停机成本。

　　从安装边界来看，这款角式截止阀的进出口法兰中心距、阀体底部到法兰端面的高度、手轮操作的最大回转半径都做了紧凑化设计，在满足结构强度的前提下尽可能压缩安装占用空间，适合安装在管廊转角、设备进出口等空间局促的位置；阀体流道做了圆弧过渡处理，介质在阀体内转向时不会出现直角冲击，既降低了流阻，也减少了高速蒸汽对阀体内壁的冲蚀，延长阀体的使用寿命。在实际工况应用中，这类截止阀除了用于蒸汽管路的截流，也可用于压缩空气、高温清水、轻质油品等介质的管路控制，在食品加工、制药、石油化工、钢铁冶金、造纸等行业的公用工程管路、生产工艺管路上都有广泛应用，既可以作为管路末端的切断阀使用，也可以在开度30%-70%区间作为节流阀调节管路流量，相比闸阀，它的密封面磨损速度更慢，维修频率更低，相比球阀，它的耐温耐压等级更高，更适合高温高压的蒸汽工况。建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，阀杆与填料函的配合间隙、阀瓣与阀座的同轴度公差、法兰螺栓孔的位置度公差都符合通用阀门的制造标准，模型包含完整的装配层级与配合关系，可直接用于工程出图、虚拟装配仿真、管路系统的干涉检查等工作，结构细节还原了实际产品的装配逻辑，比如支架与阀体的定位止口、阀杆螺母的防转结构、手轮与阀杆的连接销等细节都做了完整呈现，没有做简化处理，能直观展现这类阀门的内部结构与工作原理。
