整机组装自动化生产线三维结构模型

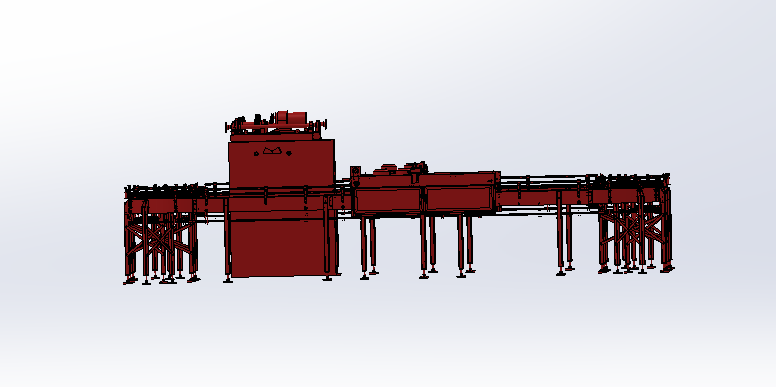

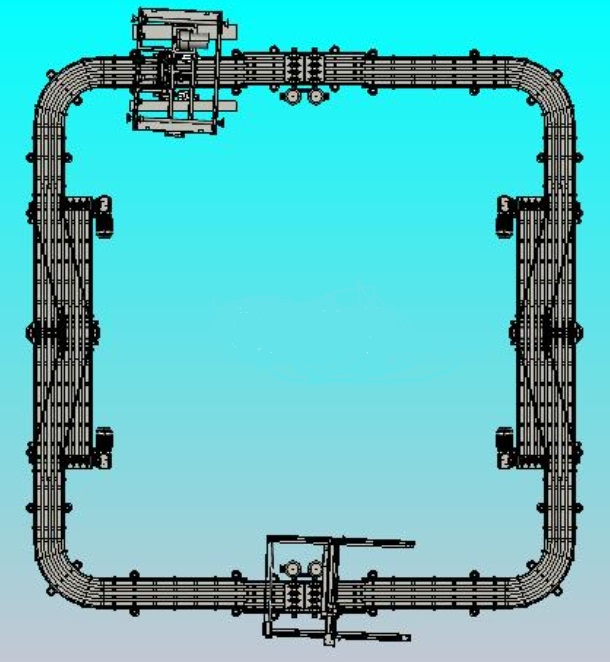

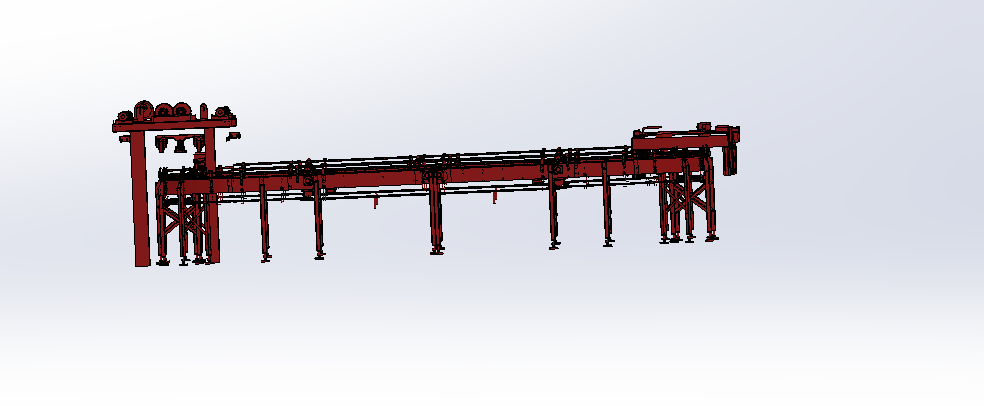

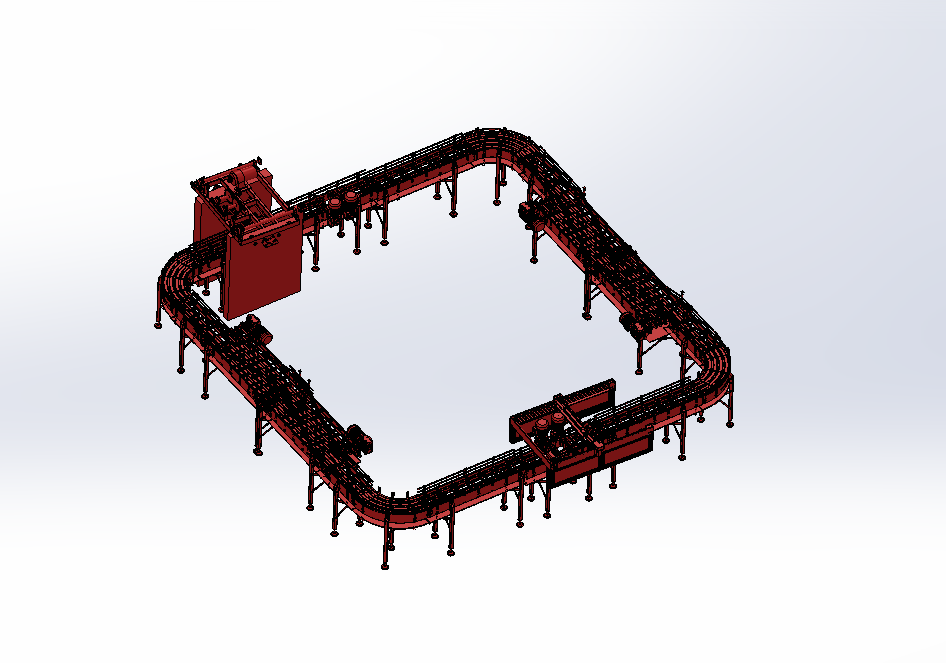

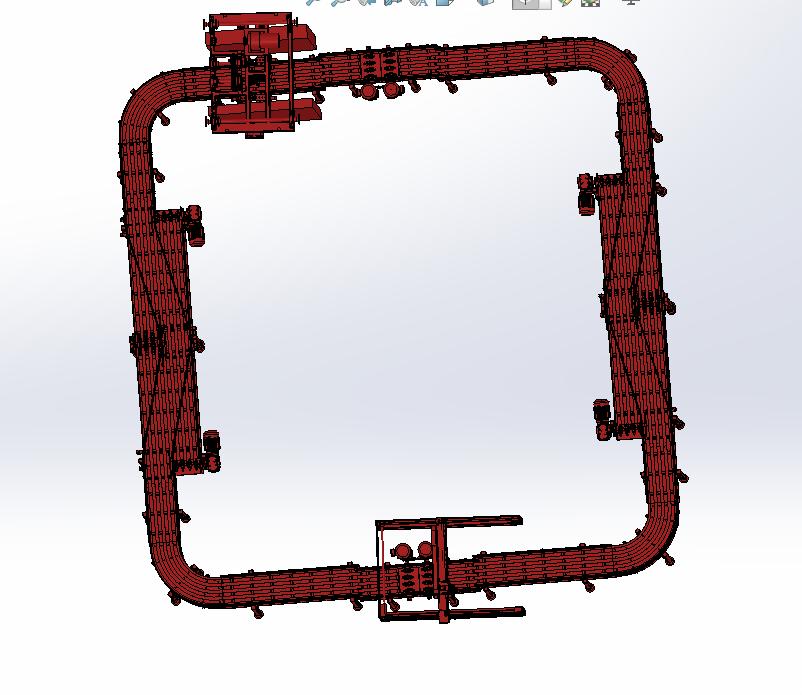

　　这套整机组装生产线的三维结构，是面向离散制造场景搭建的总装类设备方案，在消费电子、家电白电、汽车零部件、通用机械装配车间里，这类产线是衔接上游零部件来料与下游成品下线的核心载体，区别于单一工位的专机设备，它的核心作用是把分散的装配工序、检测工序、物料流转环节整合到连续的作业链路里，消除工序间的等待浪费与物料搬运冗余。从结构组成来看，整条产线以长距离输送机架作为主体承载框架，支撑腿采用可调脚杯结构适配车间地面的水平度误差，输送段预留了工装板定位的卡槽接口，可兼容不同尺寸的载具流转；中部设置的高架柜体结构是产线的核心功能工位集成区，内部预留了自动化专机的安装空间，可根据装配需求集成锁附、压装、涂胶等执行机构，两侧延伸的输送段分别对接上料端与下料端，上料段衔接人工上料工位或上游来料接驳线，下料段对接成品检测或包装工位。

　　设计阶段优先考虑了模块化拆分逻辑，整条产线按功能段划分为上料接驳段、核心装配段、检测分拣段、下料输出段四个独立模块，每个模块的机架接口采用统一的连接尺寸，现场安装时可根据车间实际的厂房跨度、产能需求调整各段的长度，甚至可以在后续产能升级时直接插入新的功能工位模块，无需对整体机架做大规模改动。从安装边界来看，产线主体的横向跨度根据输送段长度确定，支撑腿的排布间距控制在1.2米到1.5米之间，保证机架承载时的挠度在允许范围内，高架柜体的顶部预留了管线桥架的安装空间，电气走线、气路管路可通过顶部桥架统一布设，避免管线与下方输送的工件、作业人员产生干涉；设备的操作面预留了足够的人工操作空间，每个工位的操作侧预留不小于800mm的人员通行与作业距离，维护侧则预留了设备检修的开门空间，方便后期对内部机构做维护保养。

　　功能层面，这套产线集成了工件分料与定位机构，输送过程中可通过阻挡器、顶升定位机构将工装板精准停在对应作业工位，定位精度可满足自动化装配的重复定位要求，配套的质量检测工位可根据需求加装视觉检测、性能测试模块，对装配完成的整机做在线检测，检测数据可对接车间生产管理系统，实现生产数据的实时采集与追溯。针对多品种小批量的生产需求，产线的工装板可做快换设计，不同产品的载具更换时间控制在十分钟以内，定位机构的位置也可通过调节安装座做适配调整，无需重新加工结构件，大幅缩短换型时间。

　　在结构细节处理上，所有外露的结构边缘都做了倒角处理，避免作业过程中剐蹭操作人员，输送面的高度设置在符合人体工程学的作业区间，减少人工工位的作业疲劳；机架主体采用型钢焊接后做表面喷涂处理，兼顾结构强度与车间环境下的防锈要求，输送辊道或皮带的张紧机构设置在便于操作的位置，日常维护时无需拆解大面积护罩即可完成张紧度调整。不同于纯输送类的输送线设备，这套整机组装生产线在设计时就考虑了人机协同的作业场景，既可以适配全自动化的装配作业，也可以在部分复杂工序保留人工操作工位，通过工位旁的物料架、作业指导书支架预留接口，满足不同企业的自动化投入节奏需求，产线的节拍可根据产能需求调整输送速度与各工位的作业时间分配，平衡整条产线的作业负荷，避免出现工位等待的瓶颈问题。
