手机后盖检测除静电贴膜一体化设备

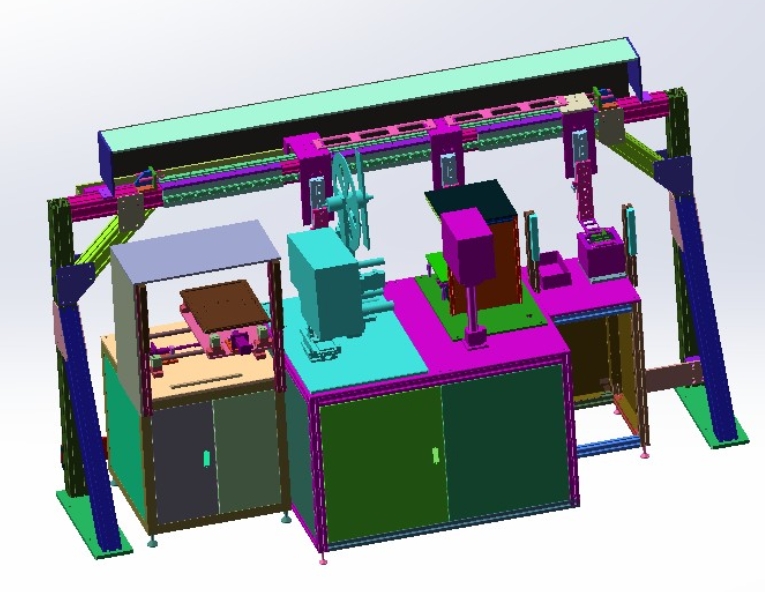

　　在3C电子制造的玻璃后盖加工产线中，这类集成检测、除静电、贴膜功能的一体化设备，主要适配手机、平板等消费电子玻璃后盖的中段工序衔接需求，解决传统人工检测贴膜效率低、一致性差、良率波动大的痛点。设备整体采用方通焊接机架作为承载基体，底部机架预留了电控柜安装空间与调平地脚安装位，整机安装边界控制在长1800mm、宽1200mm、高1700mm范围内，可直接对接现有产线的接驳台，无需对车间原有布局做大幅调整，适配多数电子制造车间的标准线体高度。

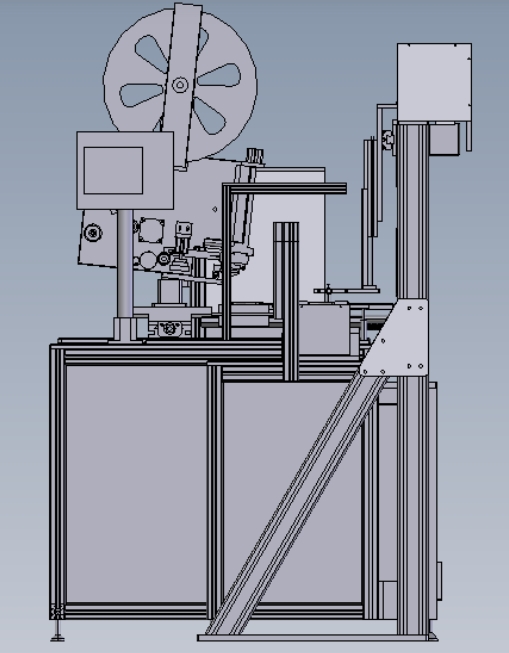

　　从功能布局来看，设备左侧设置料卷放料机构，采用气胀轴承载保护膜料卷，搭配磁粉制动器控制料带张力，避免放料过程中膜带拉扯变形或松垮偏移，料带路径上设置多组导向辊与剥离板，确保离型膜剥离顺畅，保护膜贴合位置精度控制在±0.1mm以内。上料机构采用气缸推料结构，当待加工工件流转到上料位时，带缓冲垫的推料气缸将工件平稳推送至贴膜工位，工位处设置仿形定位治具，治具根据手机后盖的曲面外形做仿形铣削加工，配合真空吸附孔固定工件，避免贴膜过程中工件移位。检测单元集成在贴膜工位前侧，采用工业相机搭配环形光源的视觉检测方案，可识别玻璃后盖表面的划痕、崩边、油墨印刷缺陷、镀膜不均等问题，检测数据可直接对接产线MES系统，实现不良品的自动分拣剔除。

　　除静电单元采用离子风棒搭配离子风嘴的组合结构，分别布置在工件上料路径与贴膜工位上方，在工件进入贴膜工位前消除表面携带的静电，避免贴膜过程中静电吸附灰尘导致的气泡、白点缺陷，离子风棒的安装角度可根据工件尺寸做调整，确保除静电覆盖范围完全匹配工件幅面。设备的操作面板采用悬臂式安装结构，可根据操作人员的站立位置调整角度与高度，面板上集成触摸屏、启动停止按钮、急停按钮与状态指示灯，方便操作人员快速切换参数、查看设备运行状态。机架右侧设置的安全光栅可在设备运行过程中检测人员闯入，一旦触发立即停止设备动作，保障操作安全。

　　在结构设计层面，所有运动模组均采用线性导轨搭配同步带传动的结构，运动平稳且噪音低，适配无尘车间的使用要求，贴膜压合辊采用硅胶材质，硬度控制在邵氏40度，压合过程中可自适应玻璃后盖的微曲面，保证贴膜无气泡、无褶皱。设备的气路与线路均采用拖链收纳，布置在机架内侧，避免外露线路被运动部件剐蹭，同时方便后期维护检修。这套设备可覆盖玻璃后盖CNC加工、钢化、抛光、丝印、镀膜、清洁之后的检测与贴膜工序，替代原有人工检测+人工贴膜的作业模式，单工位作业效率可达每小时1200件以上，检测准确率稳定在99.5%以上，贴膜良率可达98%以上，大幅降低产线人工成本，同时避免人工操作过程中对玻璃后盖造成的二次划伤。在实际投产适配时，可根据不同型号的手机后盖尺寸快速更换仿形治具，切换时间控制在15分钟以内，适配多品种小批量的生产需求，设备的参数调整均可通过触摸屏完成，无需对机械结构做大幅改动，降低换型成本。
