对向同步夹紧工装夹持机构

在离散制造的工件装夹环节，很多工位需要对工件的两个相对基准面同时施加夹紧力，避免单方向施压带来的工件偏移、基准错位问题，这类双向夹持机构就是针对这类工况开发的执行部件，常见于机加工工序的工位夹具、装配线的工件定位工装、检测工位的工件固定单元，尤其适合方形、矩形截面的坯料或者半成品件的装夹固定，相比单侧推压的夹具，它能抵消两个方向的夹紧反力，减少工件装夹后的形变，保证加工或者装配的位置精度。

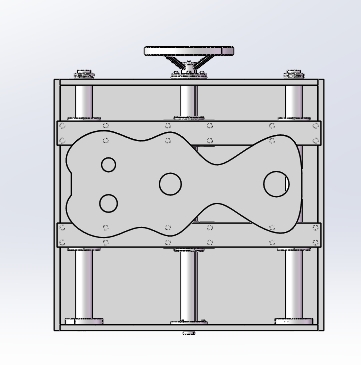

从结构逻辑来看，这套机构的核心是把顶部手轮的旋转输入，转化为两侧夹块的同步对向直线运动，安装基座是整个机构的承载主体，内部加工出矩形空腔作为传动部件的容纳空间，空腔两端预留拨叉的转动安装位，中部设置中心圆孔用于安装拨叉导向塞，导向塞圆周上加工有主动拨叉插槽，和两侧拨叉上的拨头配合，当顶部手轮带动丝杠或者螺杆结构驱动拨叉导向塞做上下直线移动时，两个拨叉会被同步驱动，绕各自的转轴做对称的摆动，进而带动和拨叉连接的滑块沿着基座侧面的导轨做对向或者反向的直线运动，最终带动末端的夹头完成夹紧或者松开动作，这种传动结构能保证两侧夹块的移动距离完全同步，不会出现单侧夹块先行接触工件导致的工件推偏问题，装夹的对中性更好。

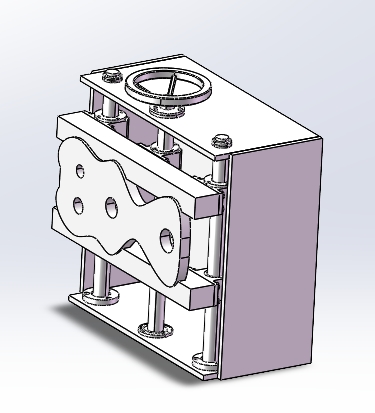

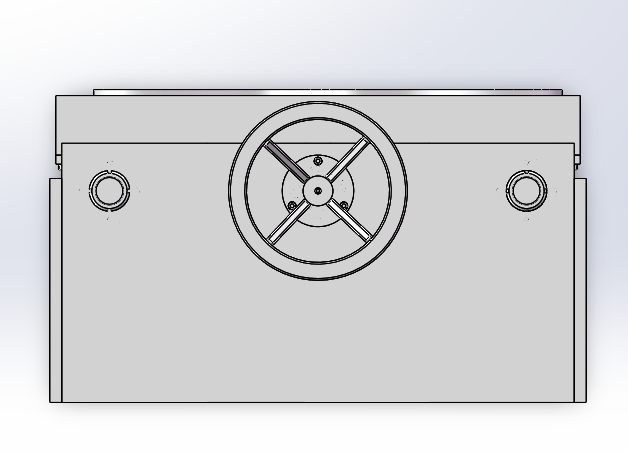

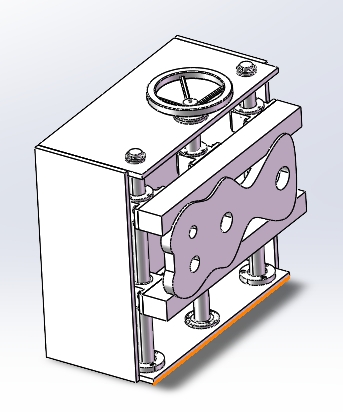

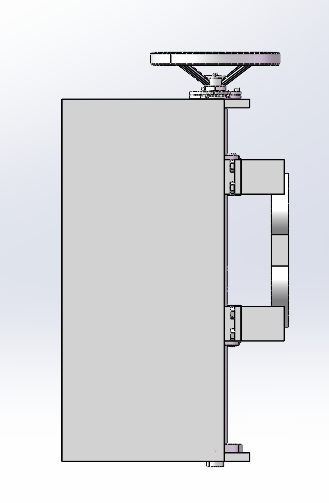

从安装边界来看，这套机构的基座为方正的箱式结构，底部预留了安装固定的通孔，可以直接通过螺栓固定在工作台面、线体工装板或者专用设备的安装位上，不需要额外做复杂的转接安装板；侧面的滑块行程根据常规工件的尺寸范围设计，夹块的开合距离覆盖常见的中小尺寸机械零件的装夹需求，手轮的安装高度符合人工操作的 ergonomic 范围，操作人员站在机构正面就可以轻松转动手轮完成夹紧和松开操作，不需要额外施加很大的操作力，因为内部的拨叉传动结构自带一定的力放大效应，较小的手轮输入扭矩就能在夹块端产生足够的夹紧力，保证工件在加工、装配过程中不会出现窜动。

在实际使用场景中，这类机构可以单独作为台式夹具使用，也可以集成到专用设备里作为工件定位单元，比如在小型零件的铣削加工工位，替换传统的单侧压紧夹具，减少工件的装夹找正时间；在装配线上，用来固定壳体类零件，方便工人装配两侧的零部件，不需要反复调整工件位置；在检测工位，它可以稳定固定待测工件，保证检测探头的接触位置准确，不会因为工件晃动产生检测误差。设计的时候特意将所有传动部件都内置在基座的空腔内部，外部只露出操作手轮和两侧的夹块滑块，一方面可以减少车间内的切屑、灰尘进入传动副造成的卡滞，降低日常维护的频次，另一方面也避免了传动部件外露带来的操作安全隐患，不需要额外加装安全防护罩就能满足车间的安全操作要求。夹块的安装面做了标准化的接口设计，可以根据不同的工件外形更换对应的夹头，比如更换V型夹块来装夹轴类零件，更换软质橡胶垫夹块来装夹表面易划伤的工件，不需要改动整个机构的主体结构，拓展性较强，能适配多品种小批量的生产场景需求。
