交错轴传动用工业机器人精密蜗杆结构

　　在工业机器人关节传动、精密减速机内部，交错轴动力传递场景始终离不开蜗杆类零件的支撑，这类带连续螺旋齿的轴类零件，核心作用是在空间交错的两轴之间完成扭矩与转速的传递，相比平行轴齿轮传动，它的结构更紧凑，能在更小的安装空间内实现大传动比的动力转换。做这类蜗杆的三维结构设计时，首先要匹配配对蜗轮的齿形参数，螺旋升角的取值直接决定了传动副的自锁性能与传动效率，针对工业机器人关节的应用场景，我们在设计时会优先平衡传动平稳性与承载能力，齿面的螺旋线要保证连续无拐点，避免啮合过程中出现冲击、卡顿，影响机器人末端的定位精度。

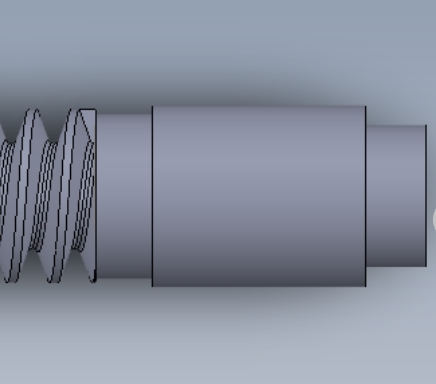

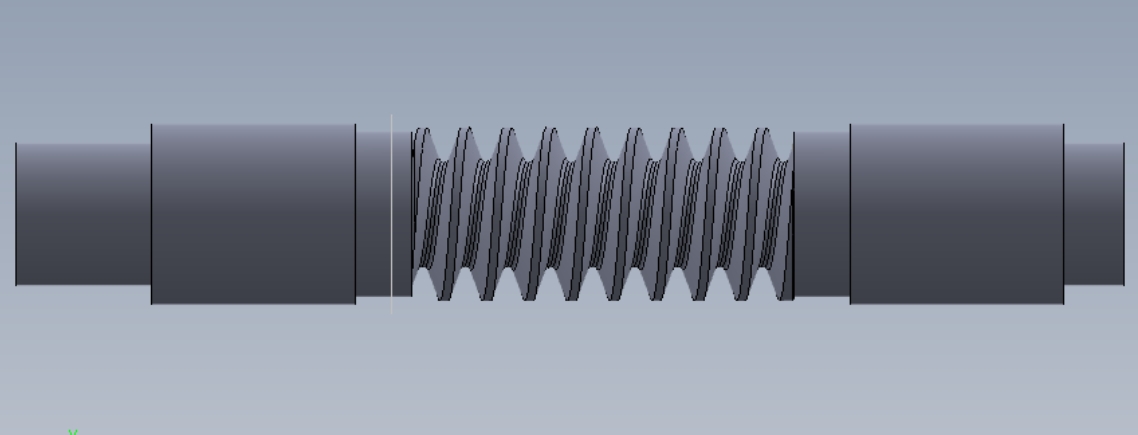

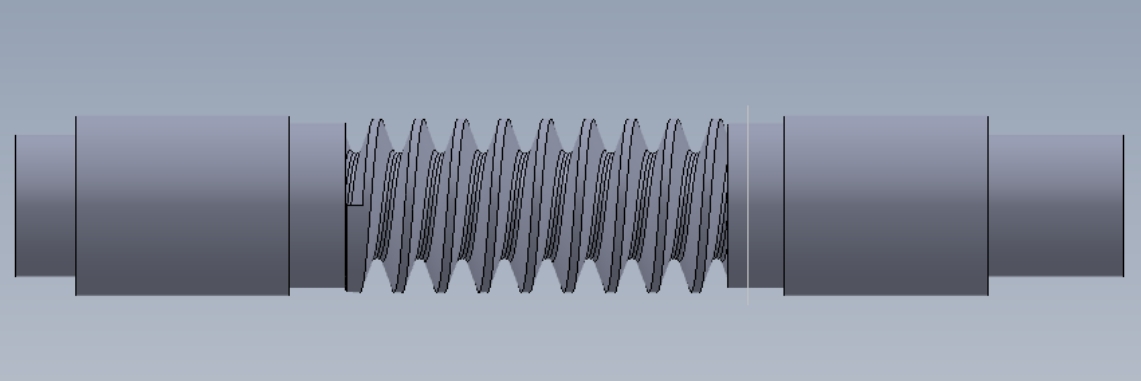

　　从安装边界来看，这类蜗杆的轴段采用阶梯式设计，不同直径的轴段分别对应轴承安装位、密封件安装位、轴向定位轴肩，两端的轴颈尺寸要匹配所选轴承的内圈配合公差，通常选用k6级过渡配合保证传动过程中轴系不会出现窜动；中间的螺旋齿段长度要覆盖蜗轮的全齿宽啮合行程，同时预留不小于2mm的轴向窜动间隙，避免热胀冷缩导致齿面卡滞。在实际设备运行中，蜗杆作为传动链的输入端，通常和伺服电机输出轴直连或者通过联轴器连接，电机输出的高转速低扭矩通过蜗杆蜗轮副转换为低转速大扭矩，驱动机器人关节完成回转动作，这类传动结构的运行噪音更低，因为齿面是连续啮合接触，不会像直齿轮那样出现轮齿交替啮合的冲击声，适合在车间内多台设备同时运行的场景下降低整体噪音水平。

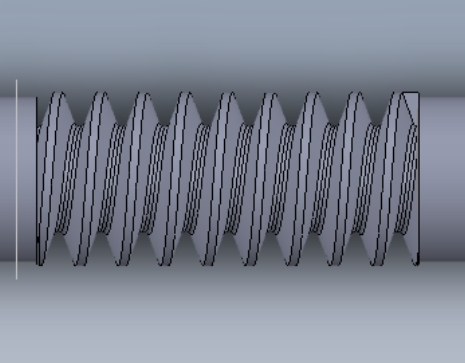

　　除了工业机器人领域，这类蜗杆结构同样适配压缩机、纺织机械、减速机等需要交错轴传动的设备，在船舶、航空领域的小型传动机构中也有应用，不同应用场景下的蜗杆设计侧重点会有区别：重载场景下会增大齿根圆角半径，提升齿根抗弯强度，避免大扭矩下出现断齿；高速传动场景下会优化齿面粗糙度参数，降低啮合过程中的摩擦发热，同时匹配对应的润滑结构，在蜗杆轴端设计甩油环或者油道，保证齿面啮合区始终有润滑油膜覆盖。做三维建模的时候要注意，螺旋齿的扫掠路径要和螺旋升角完全匹配，齿形轮廓要和配对蜗轮的齿廓做啮合干涉检查，不能出现齿面过切或者啮合间隙过大的问题，轴上的退刀槽、圆角、倒角这些工艺结构不能遗漏，轴肩处的圆角半径要小于配合轴承内圈的倒角尺寸，保证轴承能安装到位，两端的中心孔是加工时的定位基准，要按照加工工艺要求标注对应的中心孔规格，方便后续车削、铣齿、磨削工序的装夹定位。

　　很多刚入行的结构设计人员做蜗杆设计时容易忽略轴系的轴向定位，只考虑齿形参数不考虑安装固定，实际装配时会出现蜗杆轴向窜动，导致啮合间隙波动，不仅会降低传动精度，还会加剧齿面磨损，缩短整个传动副的使用寿命，所以在设计时要在轴承安装位外侧设计对应的锁紧结构，比如圆螺母锁紧或者轴用挡圈限位，保证轴系的轴向位置精度。另外蜗杆的材质选择和热处理工艺也要和应用场景匹配，工业机器人用的精密蜗杆通常会选用渗碳钢做表面渗碳淬火，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受冲击载荷，又能保证齿面的耐磨性能，延长设备的维护周期。
