乘用车辆轮毂与轮胎组合结构设计

在整车行走系统的匹配设计中，轮毂与轮胎的组合是直接关联行驶安全性、操控稳定性与NVH表现的核心部件，这套三维结构完整还原了量产乘用车型Q7配置的轮毂轮胎装配状态，可直接用于整车总布置校核、底盘运动干涉检查、轮边部件匹配设计等场景。从实际装车用途来看，轮毂作为轮端的刚性承载基体，内侧需要通过螺栓孔与转向节、制动盘、轮边半轴等部件实现刚性连接，承担整车整备质量与行驶过程中冲击载荷的传递，外侧则通过轮辋的止口结构固定轮胎胎圈，为橡胶轮胎提供可靠的径向支撑，保证轮胎在充入标准胎压后不会出现脱圈、滑移等失效问题；而轮胎作为直接与路面接触的弹性部件，需要在传递驱动力、制动力的同时，过滤路面颠簸带来的高频振动，配合悬架系统实现行驶平顺性的调校。

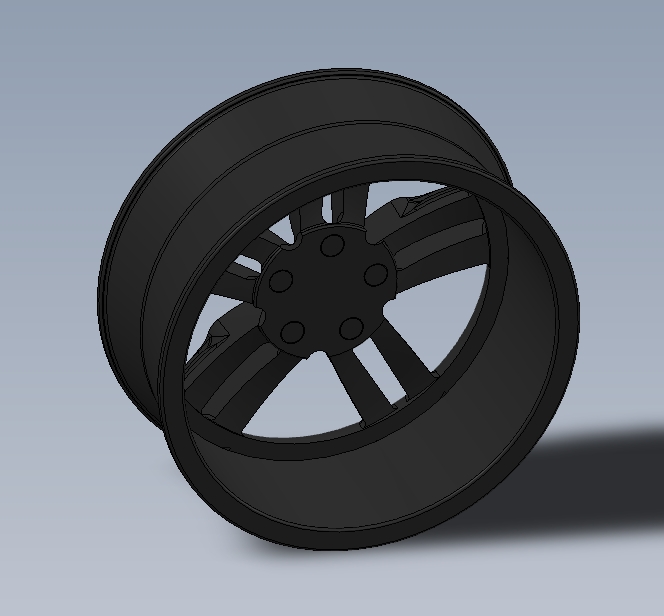

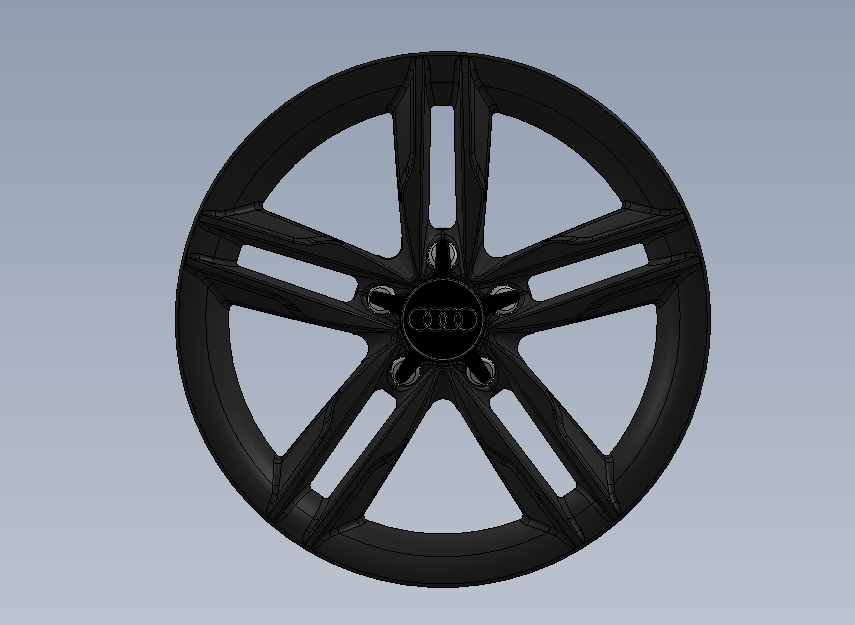

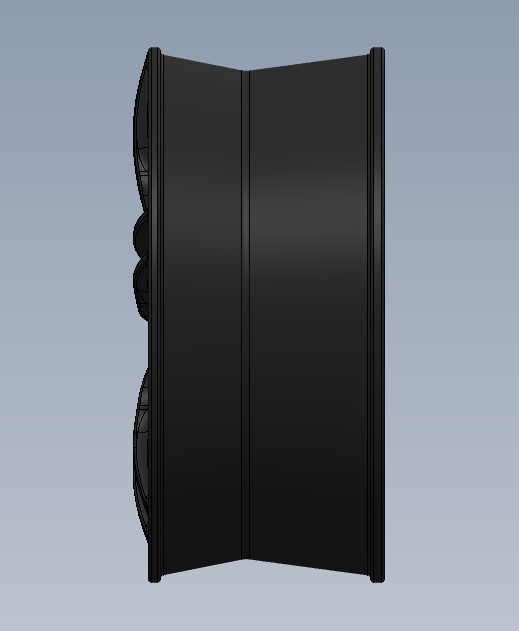

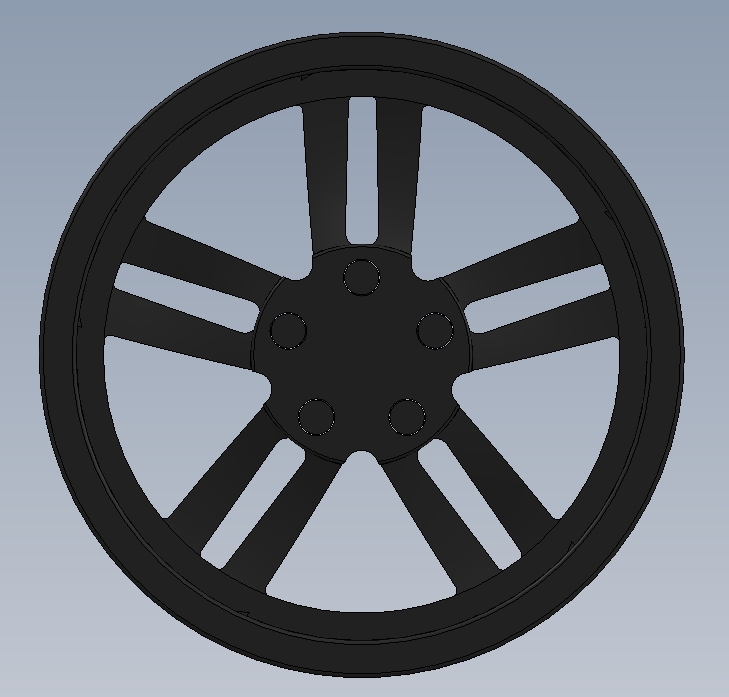

从结构设计思路来看，这套轮毂采用多辐式等强度设计逻辑，轮辐部分在保证足够抗弯、抗扭截面模量的前提下，做了等壁厚的轻量化优化，既能够承受急加速、紧急制动时的扭矩输入，也能应对过弯时的侧向载荷冲击，同时预留了制动系统的安装避让空间，可适配大尺寸通风制动盘与多活塞制动卡钳的装车需求，不会出现轮毂与卡钳、制动盘的运动干涉。轮辋部分采用标准的深槽式结构设计，胎圈座位置做了符合行业标准的锥度设计，能够保证轮胎充气后胎圈与轮辋紧密贴合，同时在轮辋边缘设计了标准的气门嘴安装孔位，可兼容常规卡扣式气门嘴与胎压监测传感器的集成安装，满足现行乘用车的胎压监测系统配置要求。

从安装边界与尺寸匹配角度来看，这套轮毂轮胎组合的安装孔位分布圆直径、中心孔尺寸、螺栓规格都对应量产乘用车型的轮端接口参数，设计时严格控制了轮毂的偏距数值，保证装车后车轮的轮距参数与整车设计值一致，不会出现轮胎偏磨、转向沉重等问题；轮胎的外径尺寸匹配整车的轮拱空间设计，在悬架上下跳动至极限行程、转向打至最大角度时，轮胎与轮拱内衬、悬架摆臂、转向拉杆等部件都能保留足够的安全间隙，避免运动干涉。轮胎的断面宽度、扁平比参数与轮毂的J值完全匹配，能够保证轮胎安装后胎侧的形变处于合理区间，既不会因为轮毂过窄导致轮胎胎侧过度内收，也不会因为轮毂过宽导致胎侧过度外张，影响轮胎的接地面积与使用寿命。

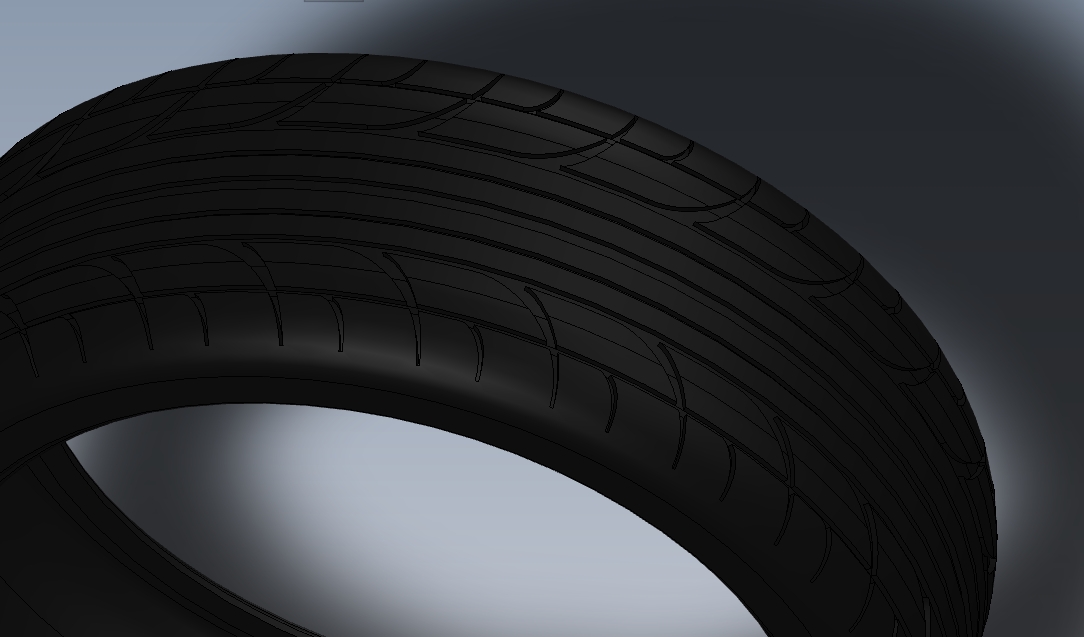

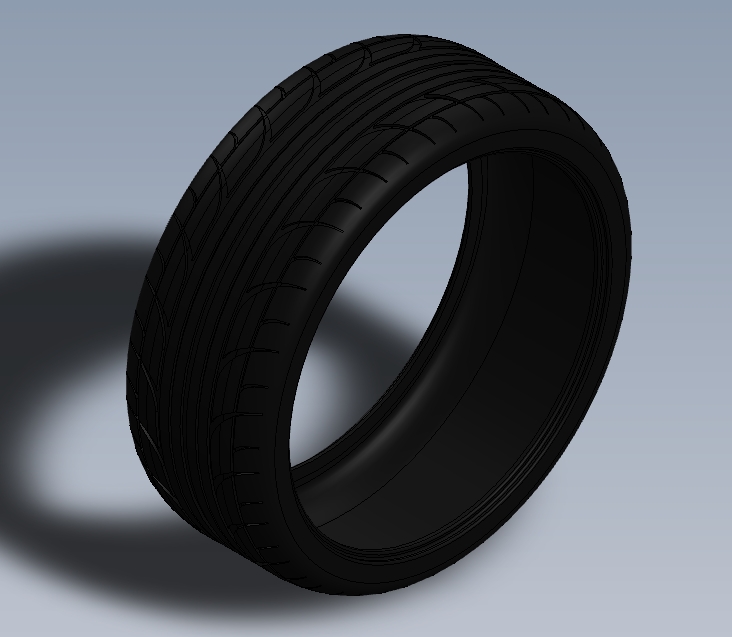

在实际工程应用中，这套三维结构可用于整车改装方案的可行性校核，帮助设计人员快速验证不同偏距、不同尺寸轮毂装车后的空间匹配情况，也可用于轮边周边部件的结构设计参考，比如轮眉造型设计、挡泥板安装位置确定、轮速传感器间隙校核等工作。建模过程中完整还原了轮毂与轮胎的装配关系，轮胎的胎面花纹、胎侧轮廓，轮毂的轮辐曲面、安装孔位、减重槽等细节都做了精准还原，没有过度简化关键装配特征，能够满足结构干涉检查、装配工艺模拟、渲染展示等不同场景的使用需求。从受力传递路径来看，车辆行驶过程中，路面的垂直载荷通过轮胎胎面传递到胎体，再通过胎圈传递到轮毂轮辋，经轮辐传递到轮毂中心的安装法兰面，最终传递到底盘悬架系统，这套结构在设计时针对载荷传递路径上的关键截面做了应力优化，避免出现应力集中导致的轮毂开裂、变形等失效问题，轮辋与轮辐的连接位置做了平滑过渡处理，能够有效降低应力集中系数，提升部件的疲劳寿命。
