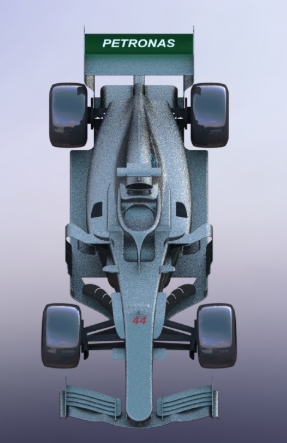

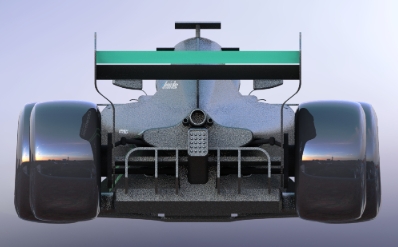

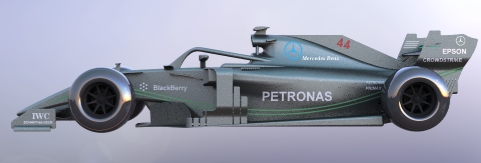

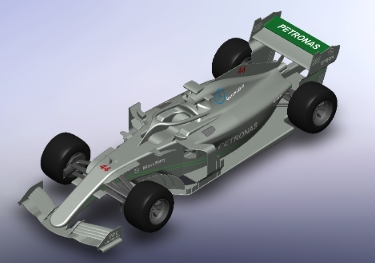

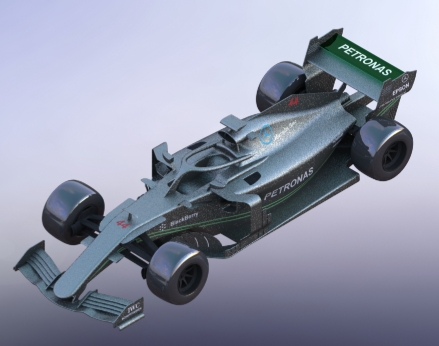

梅赛德斯F1方程式赛车概念结构设计

这款梅赛德斯方程式赛车的三维结构设计，核心围绕顶级场地竞速赛事的实际使用需求展开，所有结构布局都服务于赛道工况下的性能输出。从实际赛事应用场景来看，这类赛车需要在封闭铺装赛道完成高速过弯、长距离直道加速、频繁制动减速等极限操作，整车的结构设计需要同时兼顾空气动力学效率、结构刚性、重量控制以及部件维护便捷性，每一处外形曲面和内部安装点位的设定，都经过多轮赛道工况的模拟校验。

从设计思路层面拆解，整车采用中置动力单元的布局形式，将最重的动力总成布置在驾驶舱后方、前后轴之间的位置，以此优化整车轴荷分配，让前后轮的载荷占比趋近于理想的竞速配比，减少高速过弯时的转向不足或转向过度趋势。车身侧面的导流曲面并非单纯的造型装饰，其曲面曲率经过反复调整，能够将车头导入的气流一部分导向后方散热系统，为动力单元、制动系统提供足够的冷却气流，另一部分则顺着侧箱下缘导向车尾扩散器区域，配合尾翼结构形成下压力，提升轮胎与地面的抓附极限。车头的前翼结构采用多层翼片设计，不同角度的翼片组合可以在不同车速下调整气流走向，既能够为前轴提供足够的下压力，也能减少气流直接冲击前轮带来的紊流阻力，前翼的安装点位预留了快拆结构，满足赛事过程中快速更换受损部件的需求。

驾驶舱区域采用单体壳式的承载结构，周边的防滚架结构与单体壳融为一体，在发生碰撞时能够将冲击力快速分散到整个车身结构，避免驾驶舱出现形变挤压车手生存空间。 Halo座舱保护系统的安装点位与单体壳结构做了一体化设计，连接位置的结构做了局部加强处理，能够承受较大的侧向和垂向冲击载荷，同时该结构的外形也做了流线型处理，减少其带来的额外空气阻力。车身侧面的PETRONAS标识区域下方，是散热系统的安装舱位，散热器的倾斜角度与侧箱曲面保持匹配，既能够保证足够的散热迎风面积，也不会因为散热器的布置打乱侧面气流的走向。

车尾部分的尾翼采用主翼加副翼的组合结构，翼片的角度可以根据不同赛道的特性做调整——在直道占比较高的高速赛道，可以调平翼片角度减少空气阻力，提升极速表现；在弯道较多的低速赛道，可以加大翼片攻角，获得更大的下压力提升过弯极限。尾翼下方的扩散器结构采用多通道导流设计，能够快速抽取车底的气流，让车底形成低压区，进一步提升整车的下压力水平，扩散器的边缘做了封边处理，减少侧面气流渗入导致的下压力损失。后轮前方的导流板结构，能够梳理前轮甩出的紊流，避免紊流直接冲击后轮和车尾结构，降低整车的气动阻力。

从安装边界和尺寸控制来看，整车的轮距、轴距设定都严格遵循顶级方程式赛事的规则限制，车身宽度、高度以及前后悬的长度都在规则允许的范围内做到最优布局。轮胎采用大尺寸宽胎设计，轮圈的结构做了镂空减重处理，同时预留了制动通风道的接口，能够将气流导入制动卡钳和刹车盘位置，避免频繁制动导致的制动系统热衰减。悬架结构采用推杆式设计，将减震器等部件布置在车身内部，减少外露部件带来的空气阻力，同时悬架的几何参数经过优化，在车辆过弯侧倾时能够保证轮胎与地面的接触面积始终处于最优状态，最大化轮胎的抓地效率。

车身各部分的连接结构都采用模块化设计，前翼、尾翼、侧箱外板等易损部件都采用快拆式连接，在赛事进站维修或者部件更换时，能够在极短时间内完成拆装作业。动力单元的安装支架采用高强度轻量化材质，安装点位的公差控制在极小范围内，保证动力总成的安装定位精度，避免高速运转时的振动传递到车身，影响整车的操控稳定性。油箱的布置位置位于单体壳后方、动力单元前方的区域，处于整车的重心位置附近，油量变化带来的重心偏移被控制在最小范围内，不会因为燃油消耗导致整车的操控特性出现大幅变化。

整车的外形曲面设计全程围绕空气动力学效率展开，没有多余的装饰性曲面，每一处棱线和曲面过渡都有明确的气动作用，比如车肩位置的曲面凸起，能够引导气流顺畅流向尾翼区域，避免气流在车身上部发生分离形成紊流。驾驶舱前方的鼻锥结构采用细长化设计，能够减少车头的迎风面积，同时将气流均匀导向两侧的前翼和侧箱区域，鼻锥的结构内部预留了传感器安装线路的通道，方便安装各类赛事数据采集传感器，为车辆调校提供数据支撑。
