轻载齿形同步带输送线720规格结构

在3C电子零部件装配、小型医药包装盒转运、食品内包装轻载分拣这类自动化产线场景里，经常会遇到单段负载不高、对输送平稳性有要求，同时需要兼顾洁净度的工位衔接需求，这款720规格的齿形同步带输送线，就是针对这类场景做的结构设计。不同于普通平皮带输送容易出现打滑、跑偏的问题，这款输送线采用同步带作为承载输送介质，靠带齿和带轮的啮合传递动力，传动比精准，不会出现启动、急停阶段的皮带打滑位移，对于需要精准停位的托盘接驳工位来说，能省掉额外的纠偏定位结构，简化整线的布局复杂度。

从实际用途来看，这款输送线单段额定负载能力不超过60KG，主要用来承载标准化小型托盘、工装板，完成工位之间的物料流转。如果单段使用，可以作为单机设备的上下料接驳段，比如贴标机、小型检测设备的进出料输送；如果和垂直提升机搭配组合，能够搭建双层往返式输送线，上层完成工装板的作业流向输送，下层实现空工装板的回流，在有限的车间占地空间里提升工位排布密度；要是和横向移载单元配合，还能拼接成环形闭合输送回路，适配多工序循环作业的产线需求，比如小型产品的组装、老化、检测全流程流转，不需要人工反复搬运工装。

功能特性上，这款输送线采用端部驱动的结构布局，驱动端集成了减速电机，动力输出端直接和主动同步带轮连接，减少了中间传动环节的动力损耗，也降低了后续的维护点数量。同步带本身的材质特性决定了它运行过程中不会产生多余的粉尘碎屑，适合对生产环境洁净度有要求的车间，比如电子元器件组装车间、食品内包装车间，不会因为输送介质掉屑污染产品。运行过程中噪音水平低，不会给车间环境增加额外的噪音负担，长时间连续运行的稳定性好，不需要频繁调整皮带张紧度。

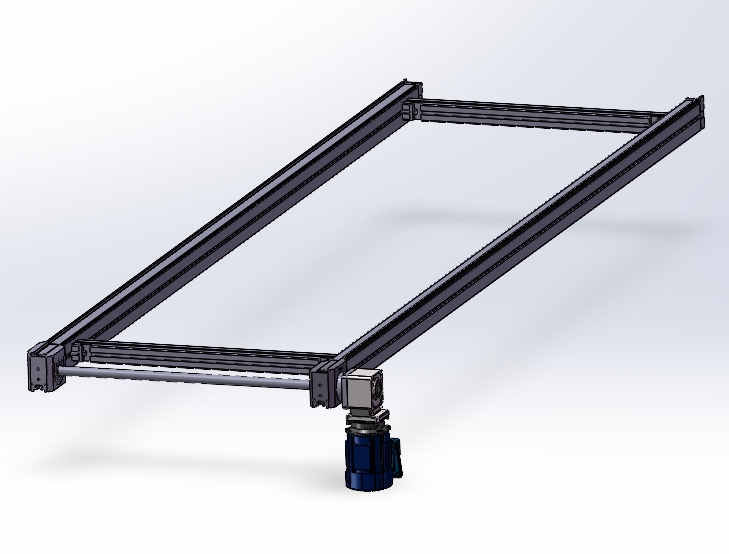

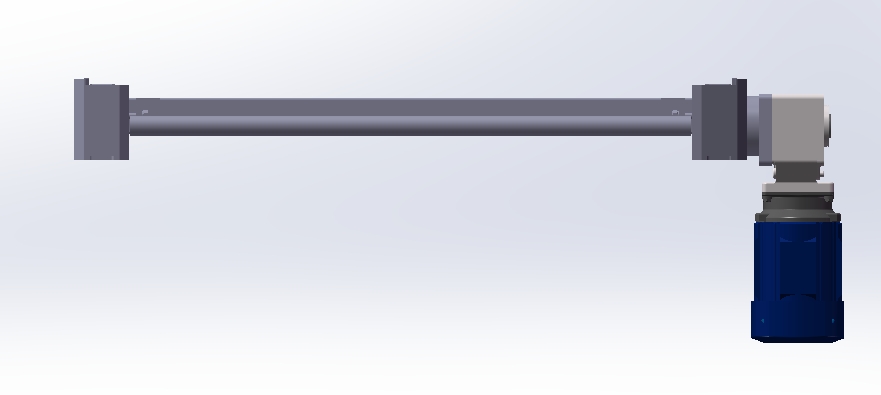

设计思路上，这款输送线的主体框架采用单梁悬臂式承载结构？不对，看结构是横向的输送梁体，驱动单元布置在梁体的一端，采用直角传动的布局，电机竖直布置在梁体端部下方，不会占用输送线两侧的操作空间，方便在输送线侧面布置作业工位、检测传感器或者挡停机构。梁体本身采用挤压铝型材拼接？不对，从结构外观来看，梁体是一体化的刚性结构，保证720mm跨度下的承载刚度，不会因为长期承载出现梁体下弯变形，导致同步带运行跑偏。张紧结构设计在从动轮端，通过调整从动轮的轴间距来实现同步带的张紧调节，调节操作不需要拆解主体结构，日常维护的时候只需要松开端部的锁紧螺钉，调整到位后重新锁紧即可，操作门槛低。带轮的两侧设计有挡边，能够限制同步带的运行轨迹，避免长期运行过程中皮带出现轴向窜动掉带的问题。

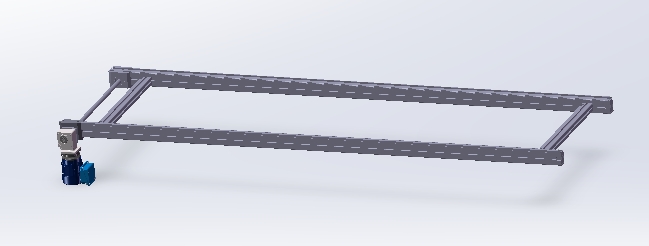

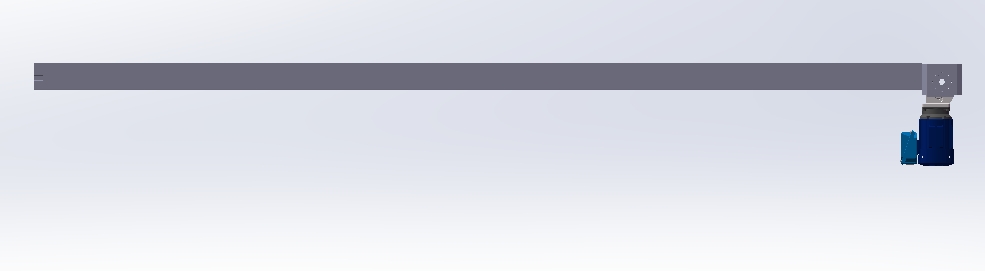

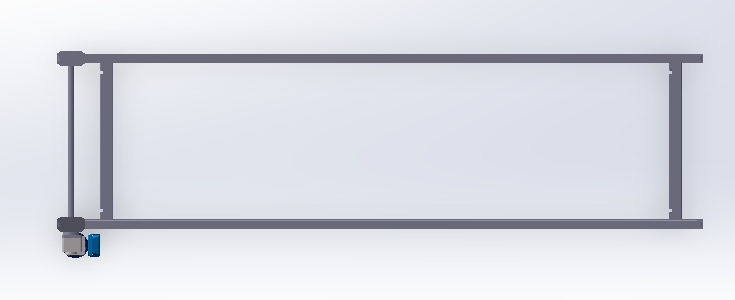

外形尺寸与安装边界方面，这款输送线的有效输送长度为720mm，有效输送宽度适配常规的小型工装托盘，整体安装的时候，只需要固定梁体两端的安装支座即可，不需要额外做复杂的地面基础，安装固定方式灵活，可以根据产线的高度需求搭配不同高度的支撑腿，也可以直接安装在设备的机架侧面，作为设备的附属输送结构。驱动电机的外伸尺寸在梁体端部下方，布局的时候需要预留出电机的安装空间，避免和周边的设备结构产生干涉；输送线的上表面为输送承载面，距离梁体底部的安装基准面高度固定，和上下游设备接驳的时候，只需要对齐承载面高度即可，不需要做额外的高度适配调整。

从结构设计的细节来看，这款输送线的所有转动部位都采用了密封轴承，不需要日常频繁加注润滑脂，能够适应长时间连续运行的工况，减少维护工作量。同步带的背面为平整承载面，能够平稳放置托盘，不会因为带齿的结构导致托盘放置不稳，带齿面和带轮啮合保证传动精度，兼顾了承载平稳性和传动准确性。在实际选型应用的时候，可以根据输送速度的需求选配不同减速比的驱动单元，适配不同产线的节拍要求，最快线速度可以适配每分钟30米以内的输送需求，覆盖绝大多数轻载产线的节拍要求。如果需要在输送线上布置挡停机构、定位机构，可以直接在梁体的型材槽内安装固定，不需要额外打孔焊接，调整位置灵活方便，能够快速适配不同的工位布局需求。
