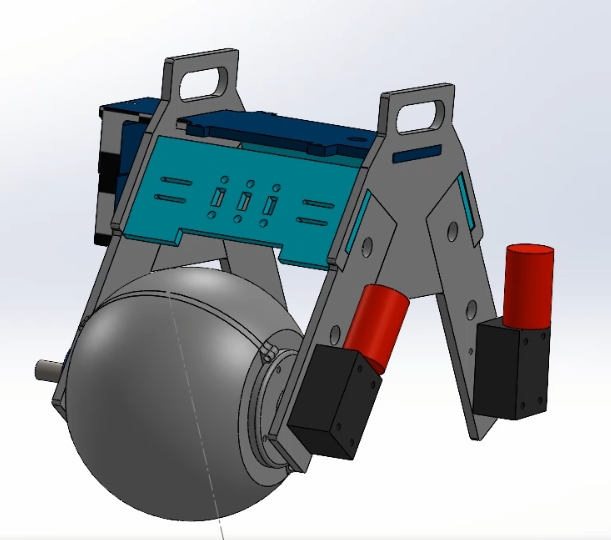

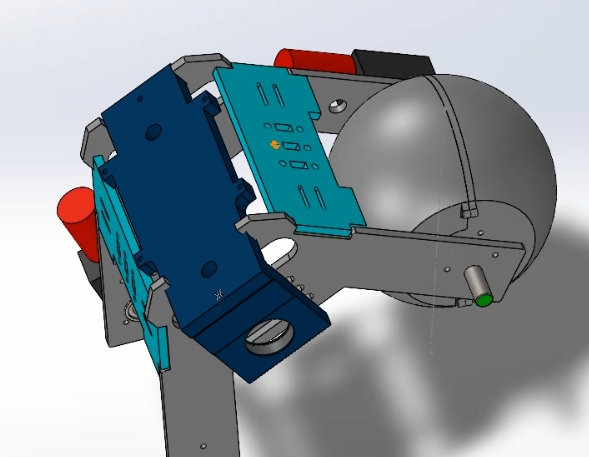

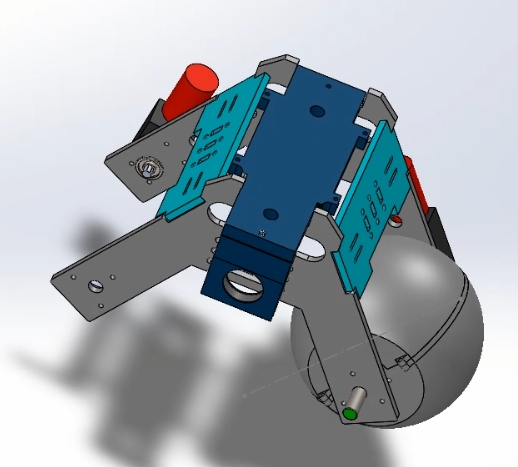

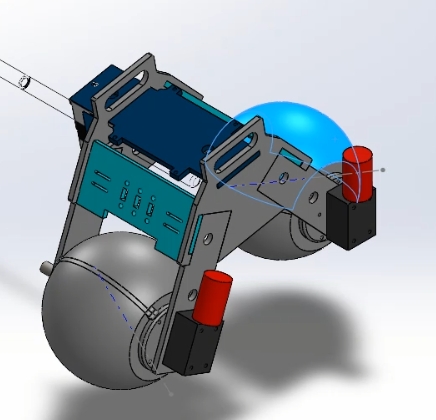

永磁吸附轮式铁磁壁面作业攀爬机器人

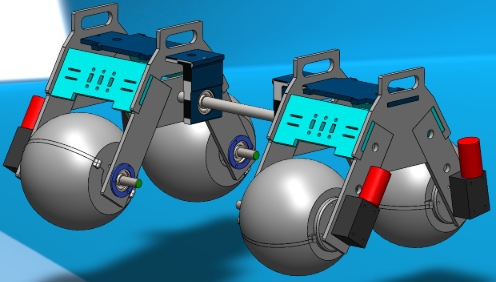

　　在石化储罐焊缝检测、大型钢制桥梁立面巡检、船舶外板除锈维护这类作业场景里，传统人工悬吊作业不仅效率受限，高空坠落风险始终是现场安全管控的核心难点，这类作业面均为铁磁材料构成的垂直或大倾角立面，常规轮式移动设备无法克服重力实现可靠附着，永磁吸附式壁面攀爬设备正是针对这类场景开发的特种作业载体。这款轮式攀爬机器人采用双侧对称永磁驱动轮布局，每侧驱动轮集成独立的永磁吸附模块，永磁体与壁面之间保持恒定的工作气隙，既不会因为磁吸力过大导致轮体转动阻力激增、能耗过高，也不会因为气隙过大出现吸附力不足打滑脱落的问题，磁路设计经过反复校核，在3-8mm的壁面锈层、漆层厚度波动范围内，仍能提供足够的吸附安全余量，保证设备在垂直壁面、甚至顶部倒置壁面移动时不会发生坠落。

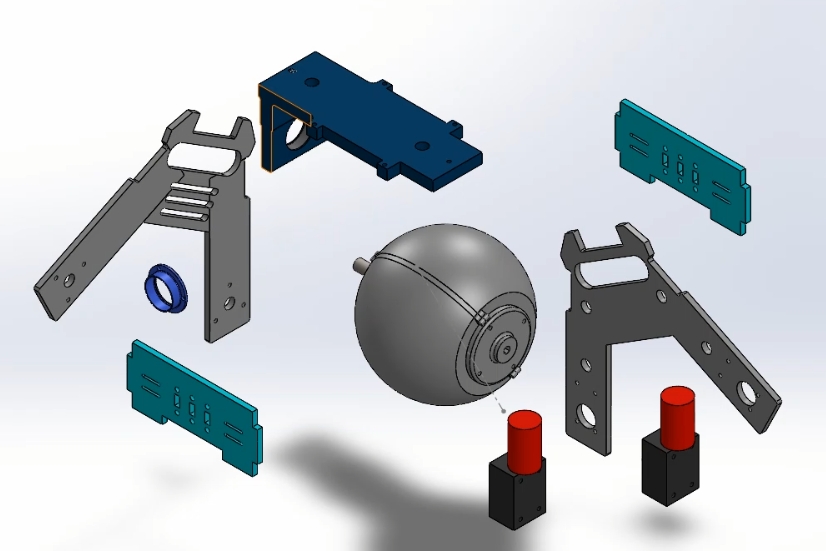

　　从结构设计逻辑来看，整机采用框架式承载主体，主框架选用高强度铝合金加工成型，在保证结构刚度的前提下尽可能降低整机自重，框架中部预留了标准化的设备安装接口，可以根据不同作业需求搭载超声检测探头、喷砂除锈头、高清巡检摄像头、喷涂作业头等不同功能模块，接口采用快拆式定位销设计，现场更换作业模块无需额外工具，可在3分钟内完成不同作业功能的切换。驱动部分采用直流行星减速电机直连驱动轮的传动方案，省去了额外的链传动、带传动结构，既减少了传动环节的功率损耗，也降低了复杂传动结构带来的故障点，电机尾部集成增量式编码器，可以实时反馈轮体转速，配合姿态传感器实现壁面移动的速度闭环控制，在曲面壁面移动时可以通过双侧轮速差实现平稳转向，不会因为轮速匹配不当出现壁面滑移。

　　整机的外形尺寸经过紧凑化设计，横向宽度控制在320mm以内，纵向长度不超过400mm，整体高度（含搭载模块的安装基准面）控制在180mm以内，可以顺利通过储罐壁面的加强筋、管道焊缝等凸起障碍，最小越障高度可达25mm，能够适应大部分工业铁磁壁面的常见凸起结构。安装边界方面，整机底部的永磁轮最低点为安装基准面，搭载作业模块时，模块的最外端与壁面的距离可通过安装支架的腰型孔进行调节，调节范围为0-50mm，可适配不同作业头的工作距离要求；整机顶部预留了线缆牵引接口，可根据作业高度配套安全绳与信号线缆，安全绳的破断拉力不小于整机自重的10倍，作为磁吸附失效后的最后一道安全防护。

　　在能耗设计上，永磁吸附模块本身不需要额外供电，仅驱动电机与搭载的作业模块需要供电，整机持续作业功耗控制在120W以内，配套机载锂电池可实现连续2小时以上的无缆作业，也可以通过外接线缆实现长时间不间断作业。设备的移动速度设计为0-12m/min无级可调，低速档位适配高精度检测作业，高速档位适配长距离壁面巡检转场，在壁面静止状态下，永磁吸附力可提供超过整机自重5倍的法向吸附力，即使遇到突发断电情况，设备也能牢牢吸附在壁面上不会滑落。考虑到工业现场的复杂工况，整机的电气部分均做了IP65级防护设计，可以在有扬尘、少量喷淋的户外环境下正常工作，框架结构的棱边均做了圆角过渡处理，避免在壁面移动时刮擦壁面涂层，轮体表面包覆高摩擦系数的聚氨酯材料，既可以增加轮体与壁面之间的摩擦力，也能避免刚性轮体直接接触壁面造成漆面损伤。
