多自由度可编程教学机械手臂套件结构

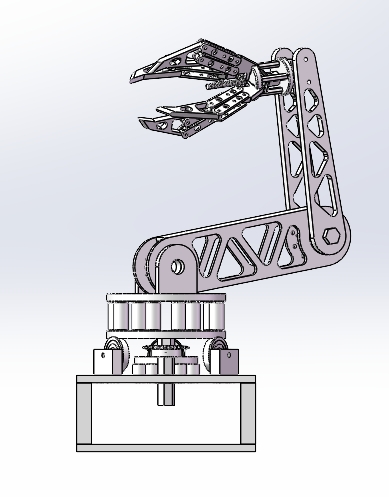

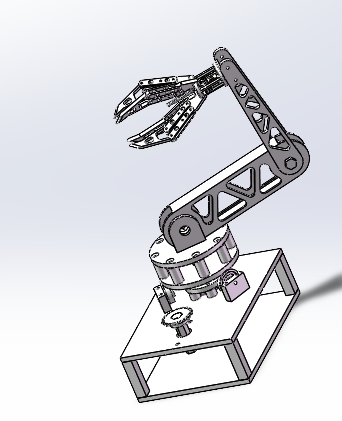

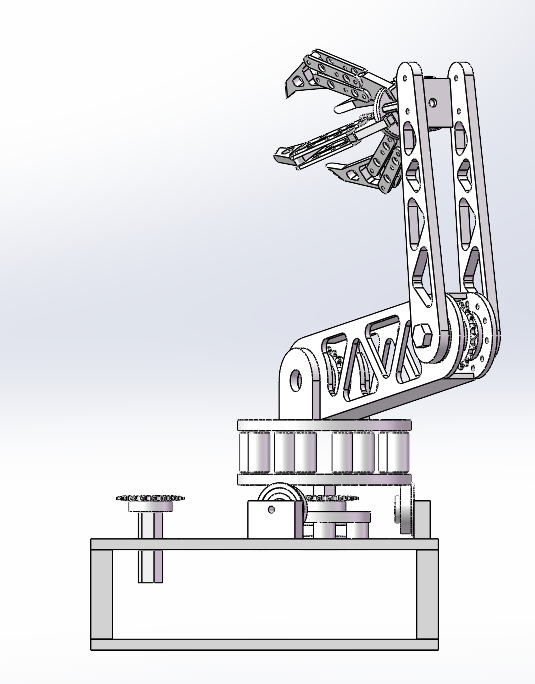

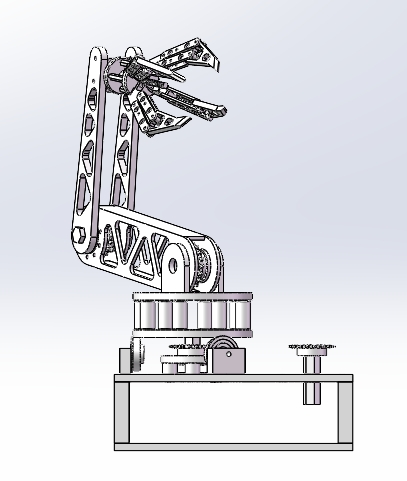

　　这套多自由度可编程机械手臂套件，核心定位面向机器人技术教学、科普实践场景，区别于工业产线重载机械臂，它的设计逻辑完全围绕教学演示、原理验证、动手实操展开，没有追求工业级负载与防护等级，反而把结构透明度、拆装便利性、运动逻辑直观性放在设计优先级的最前列。从结构组成来看，套件包含多关节臂体、仿生夹爪末端执行器、底座安装法兰、传动齿轮组几个核心部分，关节处采用伺服电机直驱或小齿轮组减速的传动方案，每个关节对应一个独立自由度，可覆盖空间内X/Y/Z三个轴向的平移、以及腕部、夹爪的旋转开合动作，能够完成小重量物件的抓取、移位、放置等基础操作，完全满足教学过程中对正逆运动学演示、路径规划验证、基础编程逻辑落地的实操需求。

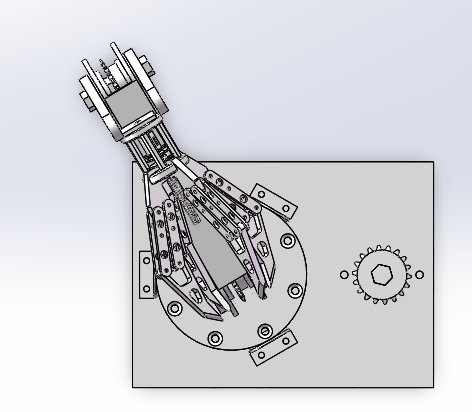

　　设计思路上，整套臂体的结构件都做了外露式处理，没有采用全包覆外壳，学习者可以直接观察到每个关节的传动结构、舵机安装位置、连杆运动轨迹，不需要拆解外壳就能理解机械臂的运动传递逻辑；底座采用圆形法兰安装结构，法兰盘上预留了均匀分布的安装孔位，既可以直接固定在木质、塑料教学台面上，也能搭配配套的支架抬高安装高度，安装边界预留了足够的操作空间，不会出现臂体运动到极限位置时与安装台面干涉的问题。夹爪部分采用多连杆仿生指结构，指节处通过铰接点连接，开合过程中可以自适应贴合不同外形的小尺寸物件，比如教学常用的塑料方块、齿轮零件、小型工具等，不需要额外更换夹爪就能适配多种教学演示用工件，夹爪的开合行程做了限位设计，避免舵机过转损坏结构件。

　　在实际教学场景中，这套套件可以支撑从机械结构认知到编程控制的全流程学习：入门阶段学习者可以通过组装套件，理解连杆传动、齿轮啮合、法兰定位、铰接转动等基础机械结构原理；进阶阶段可以通过编写控制程序，调试每个关节的运动角度、运动速度，完成定点抓取、路径循迹等实操任务，非常适合中小学科创课程、高校机器人工程专业入门实验、机器人爱好者DIY制作等场景使用。从安装尺寸来看，整套臂体完全展开后的作业半径控制在桌面级设备的合理范围内，不会占用过多实验台空间，底座法兰的安装孔位采用通用间距设计，不需要额外定制转接板就能适配多数教学实验台的安装孔位，臂体在全行程运动过程中，所有运动部件的外轮廓都不会超出底座的安全边界，避免运动过程中碰倒台面上的其他实验器材。

　　关节处的走线都预留了专门的走线槽位，不会出现线缆随臂体运动反复弯折断裂的问题，舵机安装位采用快拆结构，更换不同扭矩的舵机时不需要重新加工结构件，只需要松开固定螺丝就能完成替换，方便学习者尝试不同动力配置下的臂体负载能力变化。配套的传动齿轮采用标准模数设计，学习者可以根据实验需求更换不同齿数的齿轮，验证传动比变化对关节输出扭矩、运动速度的影响，把抽象的机械原理知识转化为可实操、可观测的实验现象，相比纯仿真软件的虚拟教学，这种实体套件的实操体验能让学习者更直观地理解机械结构与控制逻辑的对应关系。
