双向同步夹具拉簧自动复位结构设计

在中小零件批量加工、装配工位的工装设计场景中，夹持动作后的复位效率直接影响整线节拍，传统单向复位夹具在面对双侧同步夹持需求时，往往需要两套独立复位元件配合，不仅占用安装空间，长期运行后还容易出现两侧复位行程不同步、夹持端卡滞的问题，这套双向同步夹具拉簧复位机构正是针对这类工位痛点开发的夹持复位结构。从实际使用场景来看，这类结构常应用在小型五金件压装、电子元器件引脚裁切、小型注塑件水口去除等工位的手动或半自动工装上，不需要额外接入气动、液压复位动力，依靠拉簧的弹性拉力就能完成夹持端的双向回位，对于没有集中气源的装配台、临时试制工位来说适配性很强，不需要额外布设动力管线就能完成夹持动作的循环。

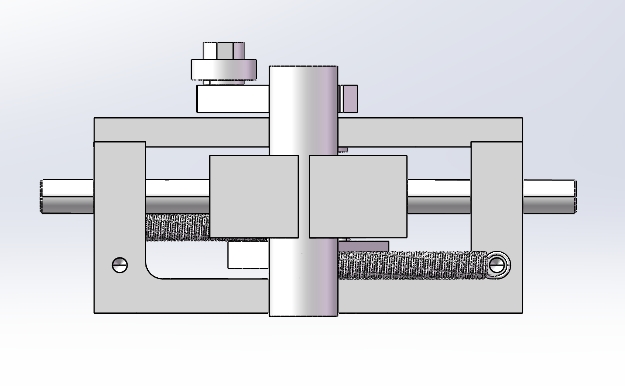

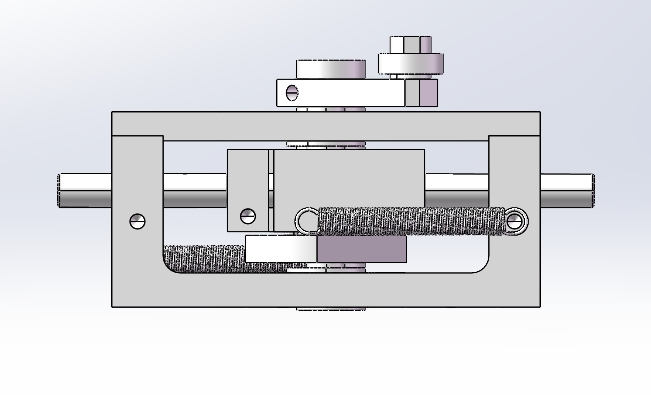

从功能特性上看，这套结构的核心优势在于用对称布置的拉簧实现了两个夹持滑块的同步复位，夹具主体采用框架式对称布局，两根平行导向杆贯穿两侧夹持滑块，为滑块的双向运动提供直线导向，避免夹持过程中出现偏载卡滞。拉簧分别连接在两侧滑块与框架主体的固定端，当操作人员或驱动件推动两侧滑块向中间靠拢完成工件夹持时，两侧拉簧被同步拉伸储存弹性势能，当夹持动作完成、外部驱动力撤除后，两侧拉簧的收缩力会同时拉动两个夹持滑块向外侧复位，回到初始张开位置，等待下一次工件上料。和传统单侧布置弹簧的复位结构相比，这种对称拉簧布局的复位力在两侧导向杆上的分布更均匀，不会出现单侧弹簧力偏载导致的滑块啃伤导向杆的问题，长期运行的磨损量更小，维护周期更长。

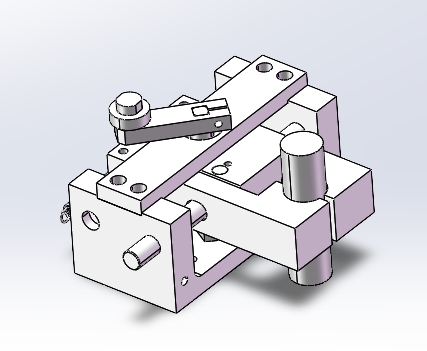

设计思路上，这套结构没有采用复杂的齿轮齿条同步结构来保证两侧夹持动作的同步性，而是通过等刚度、等预紧长度的拉簧匹配，配合导向杆的高精度间隙配合，实现了低成本的同步复位效果。在初始设计阶段，需要根据夹持工位需要的复位力大小计算拉簧的刚度系数，既要保证复位时滑块能顺畅回到初始位置、不会因为弹簧力过小出现复位不到位的情况，也要避免弹簧刚度过大导致夹持时需要施加的操作力过大，增加操作人员的劳动强度或者提升驱动元件的功率选型。导向杆的直径选择需要结合滑块的行程、夹持时的侧向力大小确定，导向杆和滑块内的导套之间采用小间隙配合，保证滑动顺畅的同时控制夹持端的位置精度，避免夹持工件时出现定位偏移。框架主体的U型结构采用一体化加工设计，两侧的导向杆安装孔采用同轴加工工艺，保证两根导向杆的平行度误差控制在允许范围内，避免滑块运动时出现卡滞。

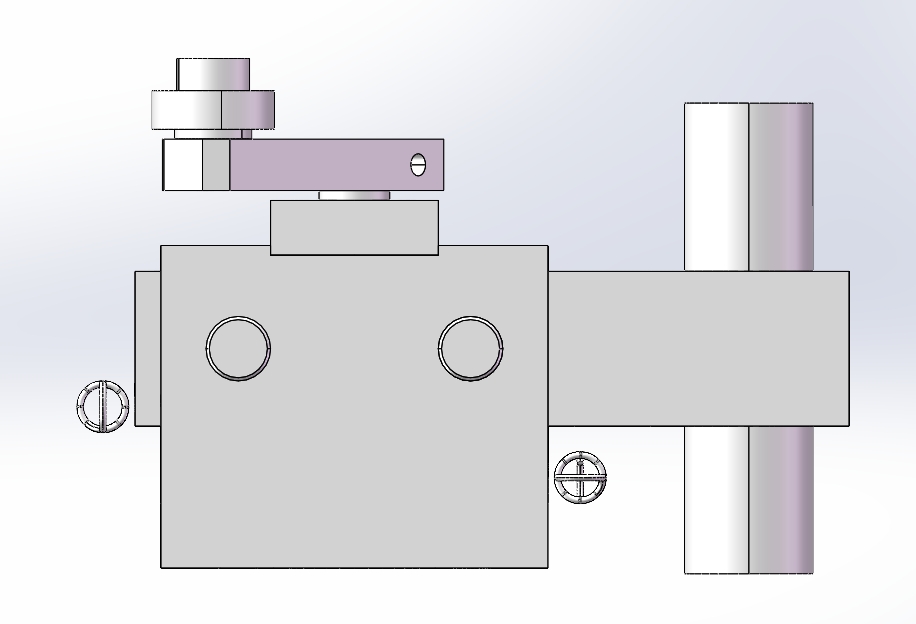

从安装边界和外形尺寸来看，这套结构整体为对称矩形布局，宽度方向尺寸根据夹持工件的最大宽度确定，常规适配50mm以内宽度的小型零件夹持时，整体宽度可以控制在180mm以内，高度方向因为采用卧式布局，整体高度不超过80mm，厚度方向根据夹持滑块的厚度确定，整体厚度可以控制在60mm以内，不会占用过多的工装台安装空间。安装时可以通过框架底部的两个定位销孔完成在工装基板上的定位，再用螺栓锁紧固定，不需要额外设计复杂的安装转接板。导向杆两端采用轴用挡圈或者锁紧螺母固定在框架两侧的立板上，后期维护时只需要拆下两端的锁紧件就能抽出导向杆，更换磨损的导套或者失效的拉簧，维护操作十分便捷。拉簧的两端采用挂钩式连接，分别挂接在滑块和框架立板的挂孔上，不需要额外的紧固件固定，更换不同刚度的拉簧就能适配不同复位力需求的工位，调整灵活性很强。

在实际应用中，这套结构可以根据工位需求在夹持滑块上加装不同形状的夹爪，比如V型夹爪适配轴类零件夹持、平型夹爪适配方块类零件夹持、仿形夹爪适配异形零件夹持，不需要改动主体的复位和导向结构，只需要更换夹爪安装块就能完成不同工件的适配，通用性很强。和带动力复位的夹具结构相比，这套纯机械弹性复位的结构没有气动元件的漏气风险、没有电动元件的线路故障问题，在多粉尘、有少量切削液的加工工位上运行稳定性更好，不会因为环境介质影响出现复位失效的问题。结构中没有复杂的传动零件，整体零件加工难度低，普通铣床、钻床就能完成所有零件的加工，制造成本远低于带同步机构的动力夹具，非常适合小型加工厂的工装自制、生产线的低成本改造场景使用。在细节设计上，滑块的行程可以通过调整拉簧的初始长度、在导向杆上加装行程限位套来控制，避免滑块复位时超出行程撞击框架立板，降低运行时的碰撞噪音，同时也能控制夹爪的张开距离，适配固定尺寸范围的工件上料需求，避免张开过大导致工件定位不准。
